Entretien des lames

Consignes de sécurité
relatives aux lames
•
Contrôlez l'usure et l'état des lames régulièrement.
•
Examinez les lames avec prudence. Manipulez
toujours les lames avec des gants ou en les
enveloppant dans un chiffon, et toujours avec
prudence. Remplacez ou aiguisez les lames
seulement; n'essayez jamais de les redresser ou
de les souder.
•
Attention, sur les machines à plusieurs lames, la
rotation d'une lame peut entraîner le déplacement
des autres lames.
Détection des lames
faussées
Après avoir heurté un obstacle, recherchez et
réparez les dommages éventuels avant de remettre la
machine en marche et de l'utiliser. Serrez les écrous
des poulies d'axe à un couple de 176 à 203 N·m (130
à 150 pi-lb).
1. Levez l'unité de coupe.
2. Effectuez les préparatifs d'entretien
recommandés; voir
(page 66).
3. Calez l'unité de coupe pour l'empêcher de
retomber accidentellement.
4. Tournez la lame dans le sens longitudinal et
mesurez la distance entre l'intérieur de l'unité
de coupe et le tranchant à l'avant de la lame
(Figure 140).
Remarque:
Notez cette valeur.

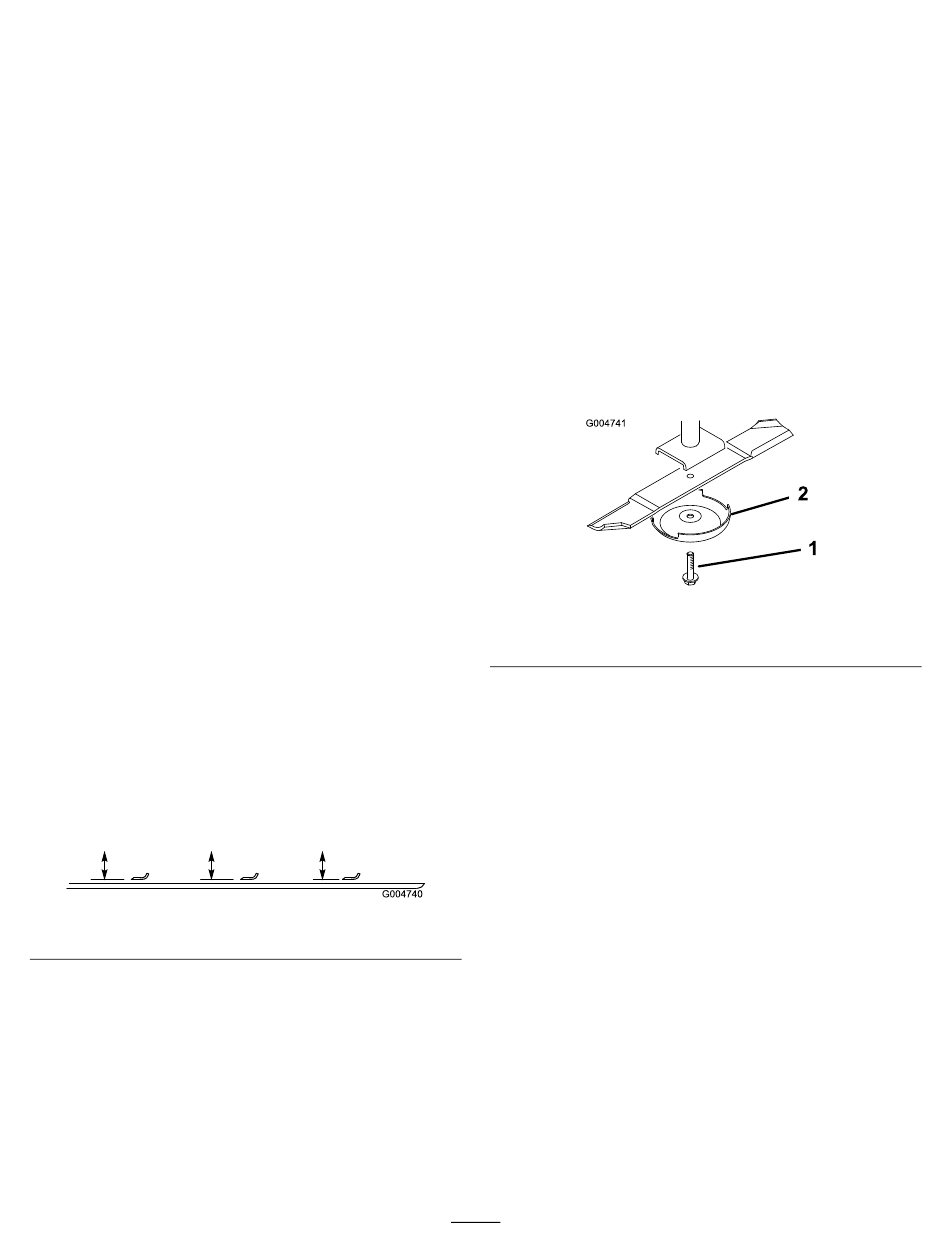

Figure 140
5. Tournez la lame pour faire passer la pointe qui
est à l'arrière à l'avant et mesurez l'écart entre
l'unité de coupe et le tranchant de la lame au
même endroit qu'à l'opération 4.
Remarque:
Les mesures obtenues aux
opérations 4 et 5
de 3 mm (1/8 po). Si la différence est supérieure
à 3 mm (1/8 po), la lame est faussée et doit être
remplacée; voir Retrait et montage des lames
des unités de coupe (page
Procédures avant l'entretien
ne doivent pas différer de plus
96).
Retrait et montage des
lames des unités de coupe
Remplacez toute lame qui a heurté un obstacle, qui
est déséquilibrée ou faussée. Pour garantir le meilleur
rendement et le maximum de sécurité, utilisez
toujours des lames Toro d'origine.
1. Garez la machine sur une surface plane et
horizontale, levez l'unité de coupe à la position
de transport, serrez le frein de stationnement,
coupez le moteur et enlevez la clé.
Remarque:
l'empêcher de retomber accidentellement.
2. Tenez la lame par son extrémité avec un chiffon
ou un gant épais.
3. Enlevez le boulon, la coupelle de protection et la
lame de l'axe de pivot
1. Boulon de lame
4. Montez la lame, la coupelle de protection et le
boulon de la lame, puis serrez le boulon à un
couple de 115 à 149 N·m (85 à 110 pi-lb).
Important:
l'ailette de la lame doit être dirigée vers
l'intérieur de l'unité de coupe.
Remarque:
serrez tous les écrous des poulies d'axe à un
couple de 115 à 149 N·m (85 à 110 pi-lb).
g004740
Contrôle et affûtage d'une
lame
Périodicité des entretiens: Après les 10 premières
Toutes les 50 heures
À chaque utilisation ou une fois par jour
Le tranchant comme l'ailette (à savoir la partie relevée
à l'opposé du tranchant) contribuent tous deux à
assurer la qualité de la coupe. L'ailette redresse
l'herbe et permet d'obtenir une coupe nette. Toutefois,
96
Calez l'unité de coupe pour
(Figure 141).
Figure 141
2. Coupelle de protection
Pour obtenir une coupe correcte,
Après avoir heurté un obstacle,
heures de fonctionnement
g004741
