Entretien du système
d'entraînement
Étalonnage de la pédale de
déplacement
Périodicité des entretiens: Toutes les 1000
heures—Étalonnez la pédale de
déplacement.
Renseignez-vous auprès d'un distributeur Toro agréé
ou consultez le Manuel d'entretien Toro.
Réglage de l'angle de la
pédale de déplacement
Vous pouvez régler l'angle de fonctionnement de la
pédale de déplacement pour un plus grand confort.
1. Desserrez les 2 écrous et boulons qui fixent le
côté gauche de la pédale de déplacement au
support (Figure 114).

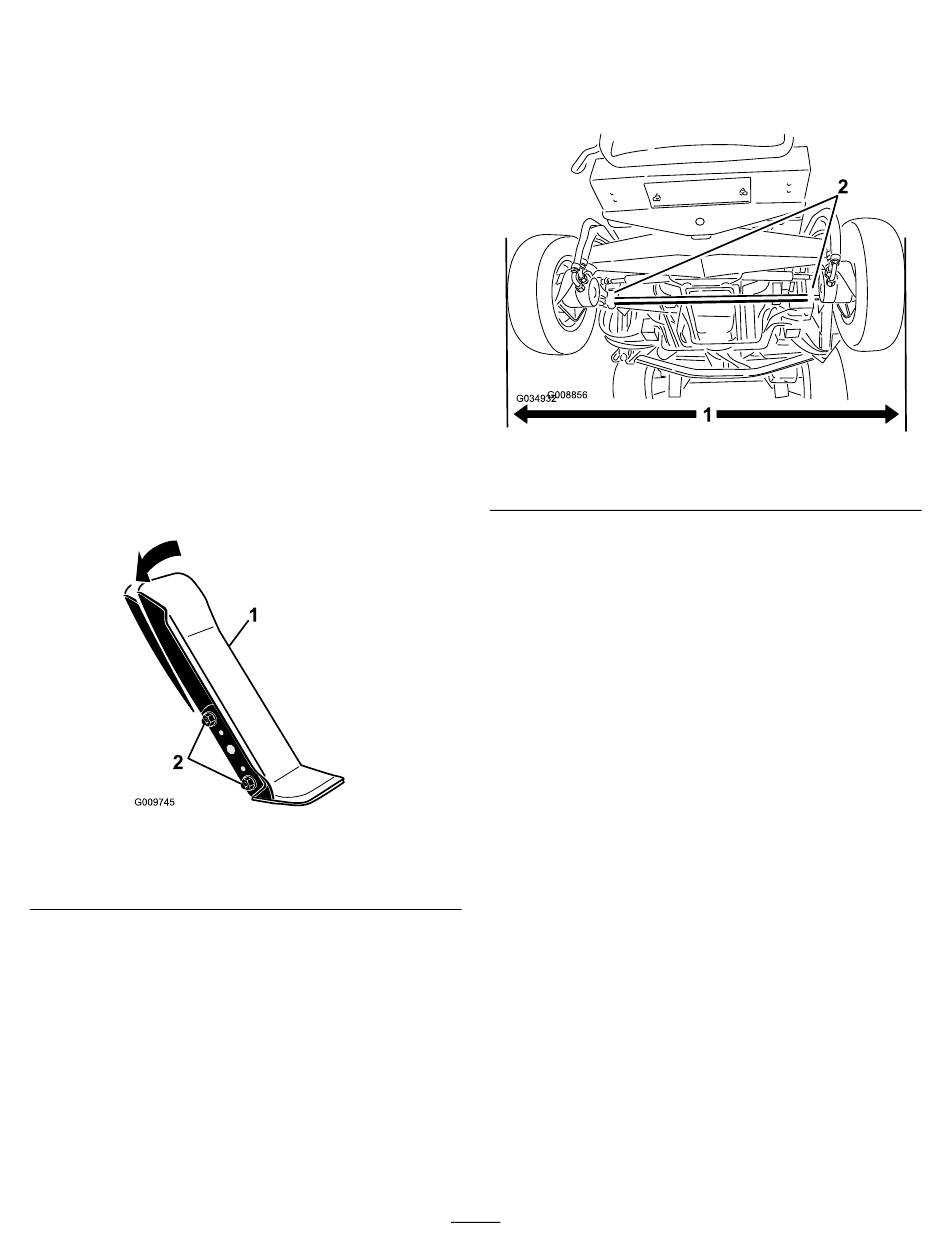

Figure 114
1. Pédale de déplacement
2. Faites pivoter la pédale à l'angle voulu puis
serrez les écrous
Contrôle du pincement des
roues arrière
Périodicité des entretiens: Toutes les 1000
heures—Contrôlez le pincement
des roues arrière.
1. Placez les roues en position ligne droite, puis
mesurez la distance extérieure (à hauteur
2. Écrous et boulons de
fixation
(Figure 114).
d'essieu) à l'avant et à l'arrière des roues
directrices
Remarque:
supérieure de 0 à 3 mm (0 à 0,12 po) à la
mesure arrière.
1. Distance extérieure
2. Pour régler le pincement, desserrez les fixations
aux deux extrémités des biellettes
3. Tournez la biellette de façon à déplacer l'avant
de la roue vers l'intérieur ou l'extérieur.
4. Lorsque le pincement est correct, resserrez les
fixations des biellettes.
g009745
83
(Figure 115).
La mesure avant doit être
Figure 115
2. Fixations de biellette
g034932
(Figure 115).
