Pour déterminer les combinaisons d'entretoises
requises pour les différentes hauteurs de coupe,
reportez-vous au tableau suivant.

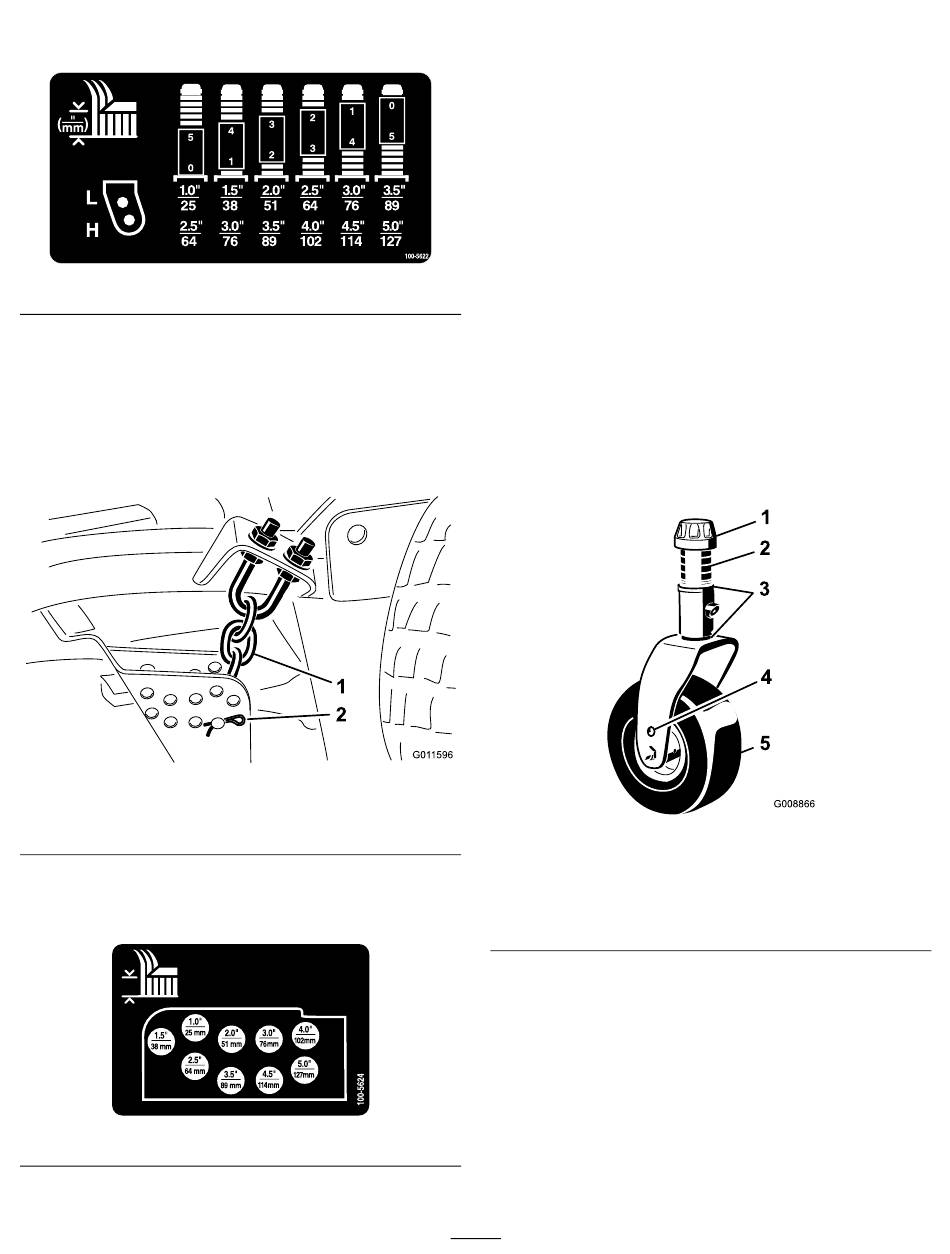

Figure 18
4. Poussez l'axe de pivot dans le bras pivotant avant.
Installez les cales (comme à l'origine) et les entretoises
restantes sur l'axe de pivot. Fixez l'ensemble avec le
chapeau de tension.
5. Enlevez la goupille fendue et l'axe de chape qui fixent
les chaînes de hauteur de coupe à l'arrière du plateau
de coupe (Figure 19).
Figure 19
1. Chaîne de hauteur de
coupe
6. Montez les chaînes de hauteur de coupe dans le trou
correspondant à la hauteur de coupe voulue
à l'aide de l'axe de chape et de la goupille fendue.
Figure 20
2. Goupille fendue et axe de
chape
(Figure
Remarque: Lorsque vous utilisez les hauteurs de
coupe 25 mm, 38 mm ou parfois 51 mm, montez les
patins et les roues de jauge à la position la plus élevée.
Plateaux de coupe latéraux
Pour régler la hauteur de coupe des plateaux latéraux, ajoutez
ou enlevez un nombre égal d'entretoises sur les fourches des
roues pivotantes, placez les essieux des roues pivotantes dans
les trous de hauteur de coupe supérieurs ou inférieurs des
fourches et fixez les bras de pivot dans les trous du support
de la hauteur de coupe sélectionnée.
1. Placez les essieux des roues pivotantes dans les mêmes
trous sur toutes les fourches
Pour choisir les trous corrects pour la hauteur de coupe
requise, reportez-vous au tableau suivant.
2. Enlevez le chapeau de tension de l'axe de pivot
21) et sortez l'axe du bras pivotant. Replacez les 2 cales
(3 mm) sur l'axe de pivot comme à l'origine. Elles
sont requises pour que les plateaux de coupe soient
parfaitement de niveau sur toute la largeur. Placez
le nombre requis d'entretoises de 13 mm sur l'axe de
pivot pour obtenir la hauteur de coupe voulue, puis
ajoutez la rondelle.
1. Chapeau de tension
20)
2. Entretoises
3. Cales
Pour déterminer les combinaisons d'entretoises
requises pour les différentes hauteurs de coupe,
reportez-vous au tableau suivant.
31
(Figure 21 et Figure
Figure 21
4. Trou de montage
supérieure de l'axe
5. Roue pivotante
23).
(Figure
