Montage de l'option 3 plots béton enterrés pour colonne 2M50 et 3M
4.3

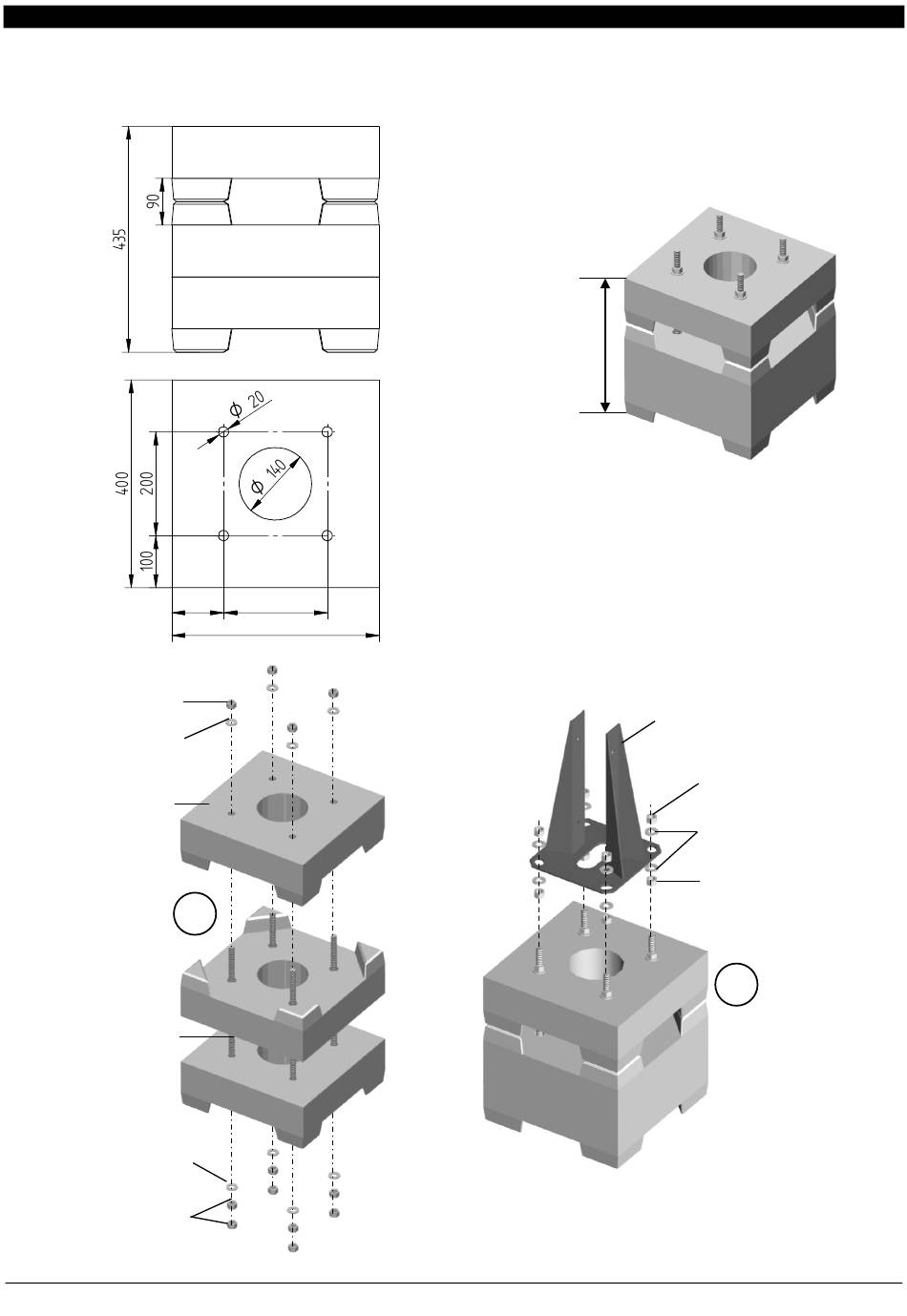

Dimensions de l'option 3 plots béton
Ecrou M16
Rondelle Ø16
Plot béton
Assembler
l'option
plots béton
Tige filetée M16
Rondelle Ø16
Ecrou M16
(à mettre en bout
de tige filetée)
100
200
400
1
Hauteur
d'enfouissement
des plots béton
- 7 -
SOLARIS
Embase SOLARIS 2M50 / 3M
Ecrou M16
Rondelle Ø16
Ecrou M16 pour réglage
Monter
l'embase sur
l'option plots
2
béton. La
mettre de
niveau à l'aide
des écrous de
réglage.
