Montage de l'option 2 plots béton enterrés pour colonne 1M50 et 2M
4.2

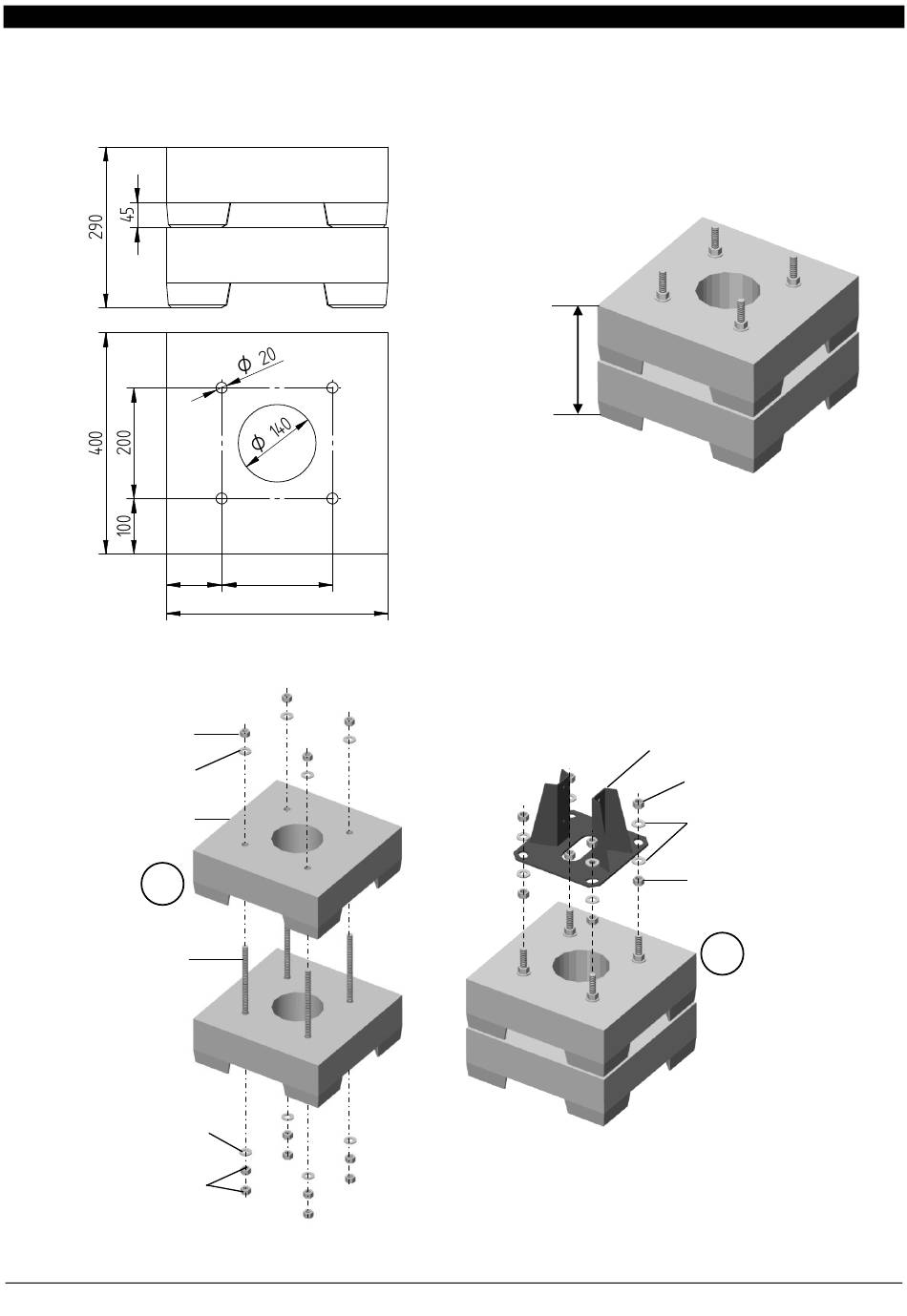

Dimensions de l'option 2 plots béton
Ecrou M16
Rondelle Ø16
Plot béton
Assembler
l'option
1
plots béton
Tige filetée M16
Rondelle Ø16
Ecrou M16
(à mettre en bout
de tige filetée)
100
200
400
Hauteur
d'enfouissement
des plots béton
- 6 -
SOLARIS
Embase SOLARIS 1M50 / 2M
Ecrou M16
Rondelle Ø16
Ecrou M16 pour réglage
Monter
2
l'embase sur
l'option plots
béton. La
mettre de
niveau à l'aide
des écrous de
réglage.
