SORHEA

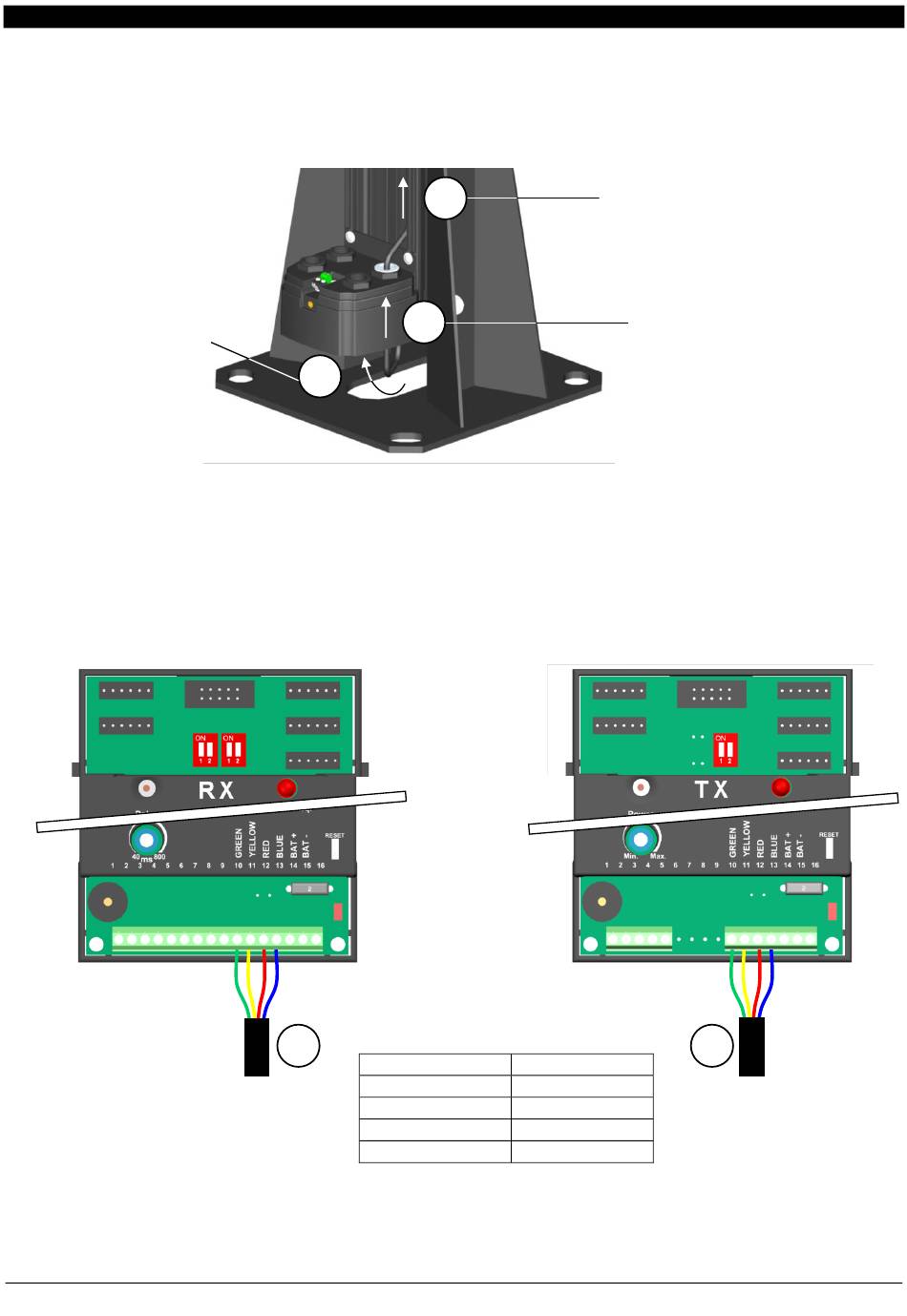

4.6.3 Raccordement du panneau solaire
Nota : en cas d'utilisation de 2 panneaux solaire, câbler 1 panneau solaire sur chaque face de la
colonne DF en suivant les opérations ci-dessous.
Tirer l'aiguille pour faire
descendre le câble du
panneau solaire.
Câbler le panneau solaire :
Dans le cas d'une colonne simple face ou d'une colonne double face de hauteur strictement
inférieure à 2,5 m, câbler le panneau solaire sur le bloc gestion où est raccordée la batterie.
Dans le cas d'une colonne double face de hauteur 2,5 et 3 m, câbler un panneau solaire pour
chaque face sur le bloc gestion où est raccordée la batterie.
3
2
1
Câblage du panneau solaire
4
N° de la borne
10
11
12
13
- 12 -
Remonter le câble dans
la rainure de droite
jusqu'au bloc gestion
Passer le câble
dans le petit
presse étoupe.
Couleur de fil
Vert ou blanc
Jaune
Rouge
Bleu ou Noir
SOLARIS
4
