SORHEA
5.4
Alignement
Alignement optique
Le bon fonctionnement de la barrière dépend directement de son alignement.
L'alignement consiste à faire coïncider les axes optiques de chaque cellule des colonnes
installées en vis à vis. Il se fait cellule par cellule sur chacune des colonnes TX et RX.
Réaliser ce réglage de base pour chacune des cellules en utilisant le système de visée intégré
avant de passer en mode réglage.

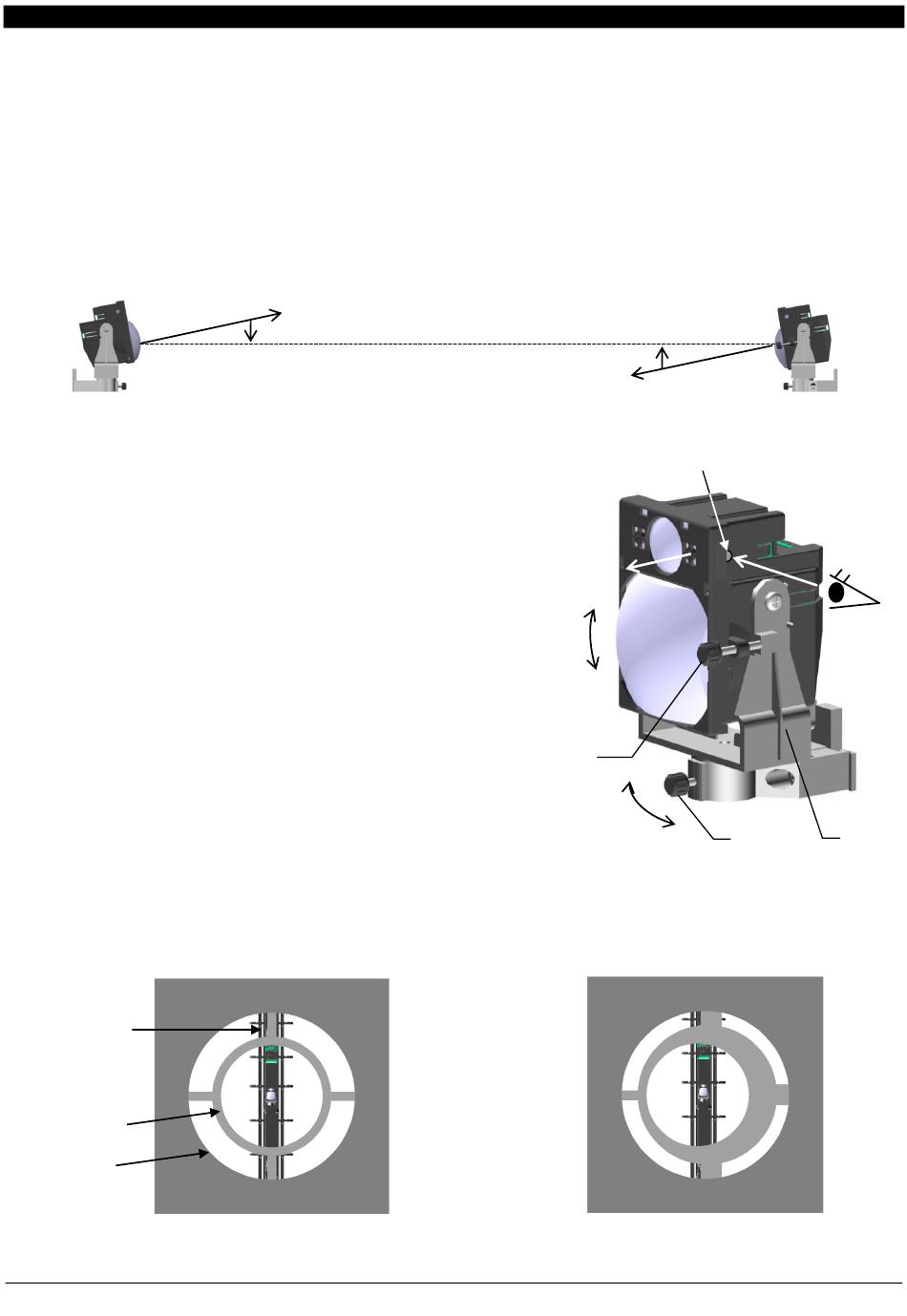

DESCRIPTION DE LA VISEE SUR UNE CELLULE
Desserrer la molette (1) libérant ainsi la rotation de
la cellule dans le plan horizontal sur + ou - 90°.
Placer l'œil devant l'œilleton de la cellule et
visualiser dans le miroir interne l'image de la
colonne opposée.
Prendre plusieurs centimètres de recul et
positionner la mire au centre de l'œilleton (voir
figure ci-dessous).
L'alignement horizontal s'effectue en réalisant la
rotation sur + ou - 90° par action sur la fourchette
(3) de la cellule.
L'alignement vertical s'effectue en réalisant la
rotation sur + ou - 10° par action sur la molette (2).
Après obtention de l'image, ne pas oublier de
bloquer la molette (1).
Nota : distance d'accommodation de l'œil : 1 cm environ
Colonne
Mire
Œilleton
Bonne visée optique :
L'œilleton, la mire et la colonne sont centrés
Zone de détection
- 15 -
Œilleton
+/- 10°
2
+/- 90°
Mauvaise visée optique :
La mire et/ou la colonne sont
décentrées
SOLARIS
visée
optique
3
1
