Accessoires du système
Se reporter à la Fig. 2 et à la rubrique Accessoires.
REMARQUE: Pour assurer à la pompe des performances
maximales, veiller à ce que tous les acces-
soires utilisés soient bien dimensionnés en
vue de répondre aux besoins du système.
La plupart des modèles sont fournis avec une vanne de
régulation d'air à pointeau (K) montée sur l'entrée d'air de
la pompe. Le modèle 226951 est pour sa part équipé d'un kit
de régulateur d'air (CC) (voir Fig. 3). Tous les modèles sont
fournis avec un coupleur rapide pour tuyauterie d'air (L) pour
raccorder la tuyauterie d'air à la pompe et aux accessoires.
MISE EN GARDE
Le robinet d'air principal de type purgeur (D) et le robinet
de purge produit (G) sont nécessaires pour réduire les
risques de blessure grave, y compris par projection de
produit dans les yeux ou sur la peau, et les blessures
dues aux pièces en mouvement pendant le réglage ou
la réparation de la pompe.
La vanne d'air principale de type purgeur (D) sert à libérer
l'air emprisonné entre lui-même et la pompe lorsque cette
dernière est arrêtée. L'air emprisonné peut provoquer
une mise en route inopinée de la pompe, entraînant des
blessures graves allant jusqu'à l'amputation. Placer ce
robinet à proximité de la pompe.
Le robinet de purge produit (G) aide à libérer la pression
dans le bas de pompe, le flexible et la poignée de
distribution lorsque la pompe est arrêtée. Le simple
déclenchement de la poignée de distribution peut ne pas
être suffisant pour la décompression, en particulier si le
flexible ou la poignée est obstrué(e).
Pour le graissage automatique du moteur pneumatique,
monter un huileur d'air (C) en aval du régulateur d'air (si
un tel régulateur est fourni) et de tous les autres accessoires.
Monter un robinet d'air principal de type purgeur (D) à pro-
ximité de la pompe. Ensuite, monter le régulateur d'air (CC)
si un tel régulateur est fourni. Installer un filtre à air (E) en
amont des autres accessoires afin d'éliminer toutes les impu-
retés nocives et l'humidité de l'alimentation en air comprimé.
À l'aide d'un adaptateur approprié, monter le raccord rapide
mâle (J) sur l'entrée du filtre à air. Monter le coupleur rapide
de tuyauterie d'air (L) sur le flexible d'alimentation pneumati-
que (F), en attendant encore avant de le brancher au raccord
mâle.
Brancher un flexible produit relié à la terre (M) à la sortie
produit 3/4 npt(f).
Installation
Modèle 226951 uniquement
En forçant modérément, déployer le tube d'aspiration de la
pompe, engager la pompe dans le trou de bonde du fût ou du
réservoir, et visser fermement l'adaptateur de bonde (B) dans
le trou de bonde. Soulever la pompe d'environ 13 mm (0,5 in.)
et serrer la vis de l'adaptateur de bonde (B) afin d'immobiliser
la pompe. Desserrer le bouchon de mise à l'air libre (A).
Voir Fig. 2.
Afin d'éviter tout endommagement des joints toriques
d'étanchéité situés dans le tube d'aspiration, ne pas
forcer excessivement le tube d'aspiration pendant le
déploiement.
Tous les autres modèles
Voir Fig. 2 et les accessoires de montage représentés page
35 pour les méthodes de montage de la pompe.

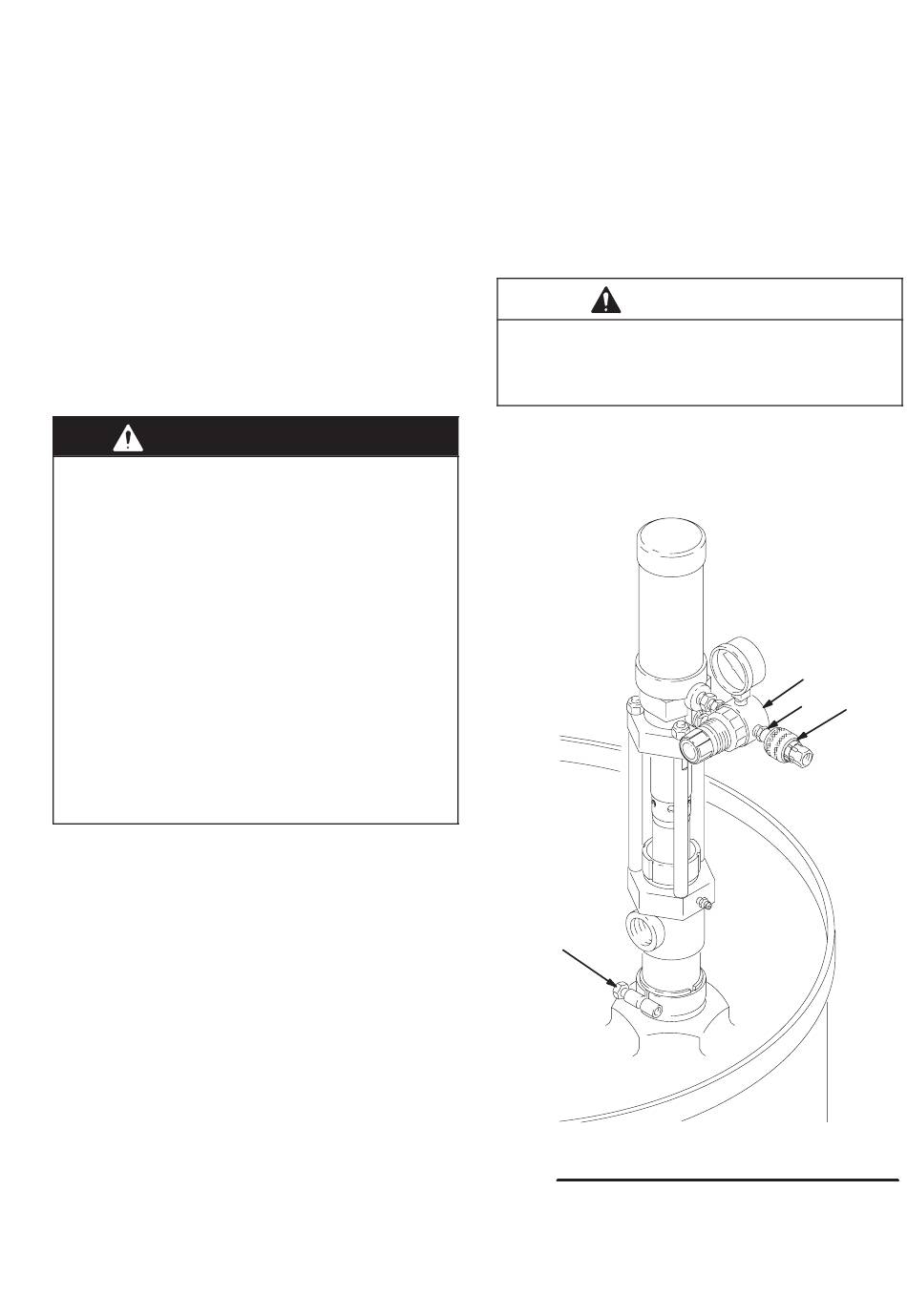

Fig. 3
ATTENTION
B
Modèle 226951
CC
J
L
03763
307427
7
