Pièces Du Bas De Pompe - Graco Fast-Flo 226943 Manuel D'instructions

Modèle 215955, bas de pompe, série B
Fût de 200 litres, acier inoxydable, joints en polyéthylène
No.
Rep. No. Réf. Désignation
1 180049 ÉCROU de presse-étoupe
en acier inoxydable
2* 178543 BAGUE, femelle en acier inoxydable
3* 177164 JOINT EN V; polyéthylène
5* 172385 BAGUE, mâle en acier inoxydable
6 210876 CARTER de sortie
8 104537 JOINT TORIQUE en PTFE
9 214592 ADAPTATEUR DE BONDE
comprend les pièces 10, 11 et 12
10 172405 . DOUILLE en nylon
11 104587 . VIS À TÊTE; M8 x 1,25
12 210877 . ADAPTATEUR de bonde
en acier inoxydable
13 178863 CYLINDRE, 200 litres; acier inoxydable 1
14 177156 JOINT TORIQUE en Viton
15 217211 TIGE de déplacement
16 105776 NUT, hex; M14 x 1,5
17 177149 BIELLE
18 177175 CORPS de soupape de piston
20 172393 RONDELLE en acier inoxydable
21* 177159 JOINT EN COUPELLE de piston
en polyéthylène
22 172495 EMBOUT de piston
en acier inoxydable
23 218427 SOUPAPE d'admission; acier inox
24 172391 ENTRETOISE de piston en PTFE
25 104585 BILLE de piston; diamètre 22 mm (0,8") 1
26 172399 BROCHE, butée de bille
27 177230 GUIDE de bille
28 104586 BILLE de clapet de pied;
diam. 32 mm (1,2")
* Ces pièces sont comprises dans le kit de réparation
215964 qui peut être acheté séparément.

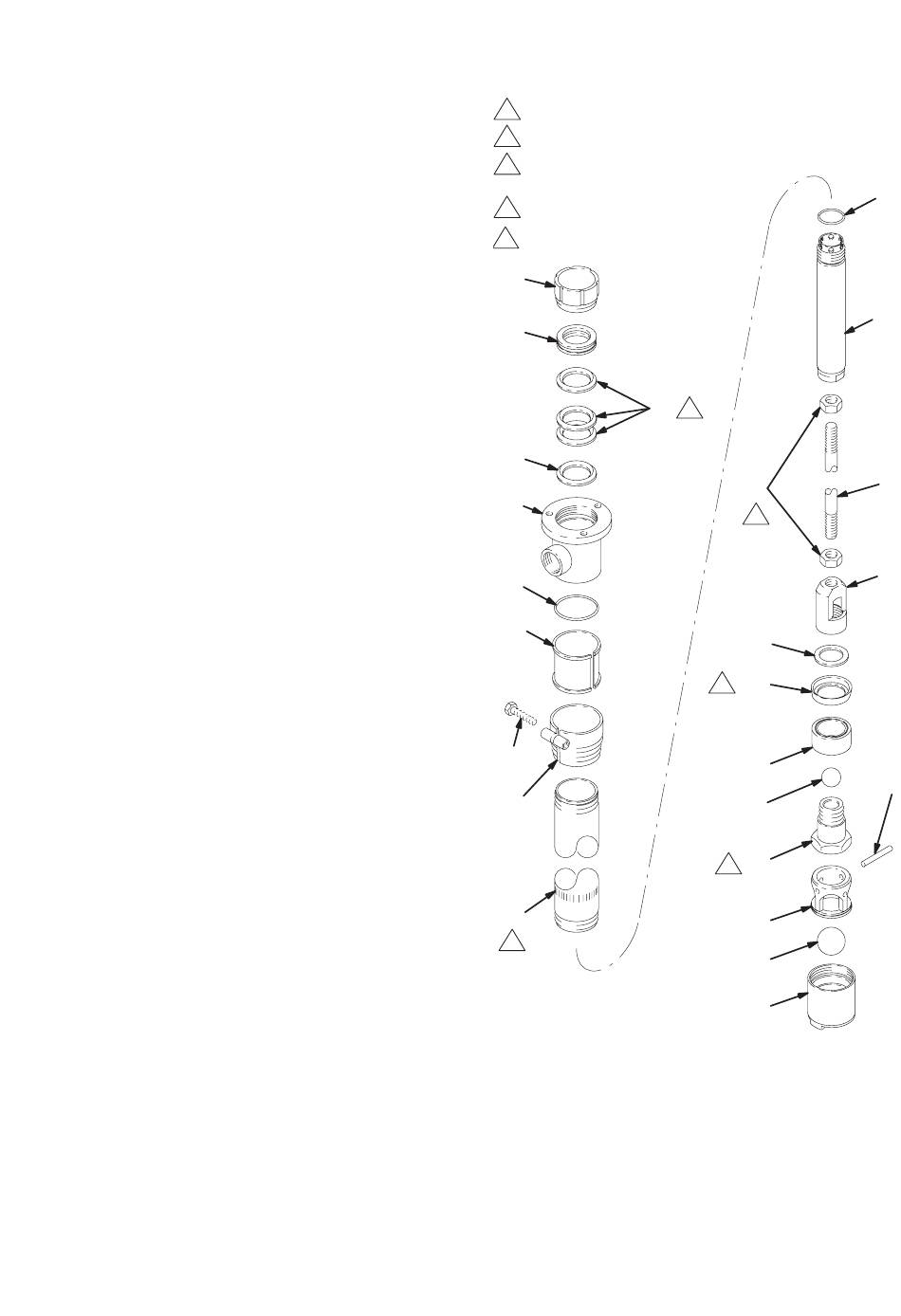

Pièces des bas de pompe
r
1
Serrer au couple de 65 N.m.
2
Serrer au couple de 33 N.m.
3
Les lèvres du joint doivent être orientées
Qté
vers le bas.
Les lèvres de la garniture doivent être
4
tournées vers le haut.
1
1
5
Le moletage est sur l'extrémité inférieure.
3
1
1
1
1
*2
1
1
1
1
1
*5
1
2
1 6
1
1
1
8
1
10
1
1
1
1
1
11
12
13
5
3*
3
16
2
20
*21
4
24
25
22
1
27
28
23
307427
14
15
17
18
26
03775A
27
