Remplacement des diviseurs de carte PCI des modèles ESCALA PL
450T/R, PL 450T/R+ or PL 850T/R-L+
La procédure suivante explique comment remplacer les diviseurs d'une carte PCI modèle ESCALA PL
450T/R, PL 450T/R+ or PL 850T/R-L+, ESCALA PL 450T/R+ ou ESCALA PL 850T/R-L+ en ayant mis au
préalable le système hors tension. Pour exécuter la procédure alors que le système est sous tension, vous
devez ignorer les étapes vous demandant de mettre le système hors tension. Vous devez au préalable
exécuter la procédure
850T/R-L+
.
Pour remplacer un diviseur, procédez comme suit :
1.
Repérez l'emplacement du diviseur de carte PCI que vous souhaitez utiliser.
2.
Tout en maintenant délicatement le diviseur de carte par son bord supérieur, alignez les taquets A et
B du bord arrière du diviseur avec les encoches de l'unité centrale. Pour plus d'informations,
consultez les figures suivantes.
3.
Insérez le bord avant du diviseur C dans l'encoche figurant à l'avant de l'unité centrale, puis appuyez
pour mettre le diviseur en place.

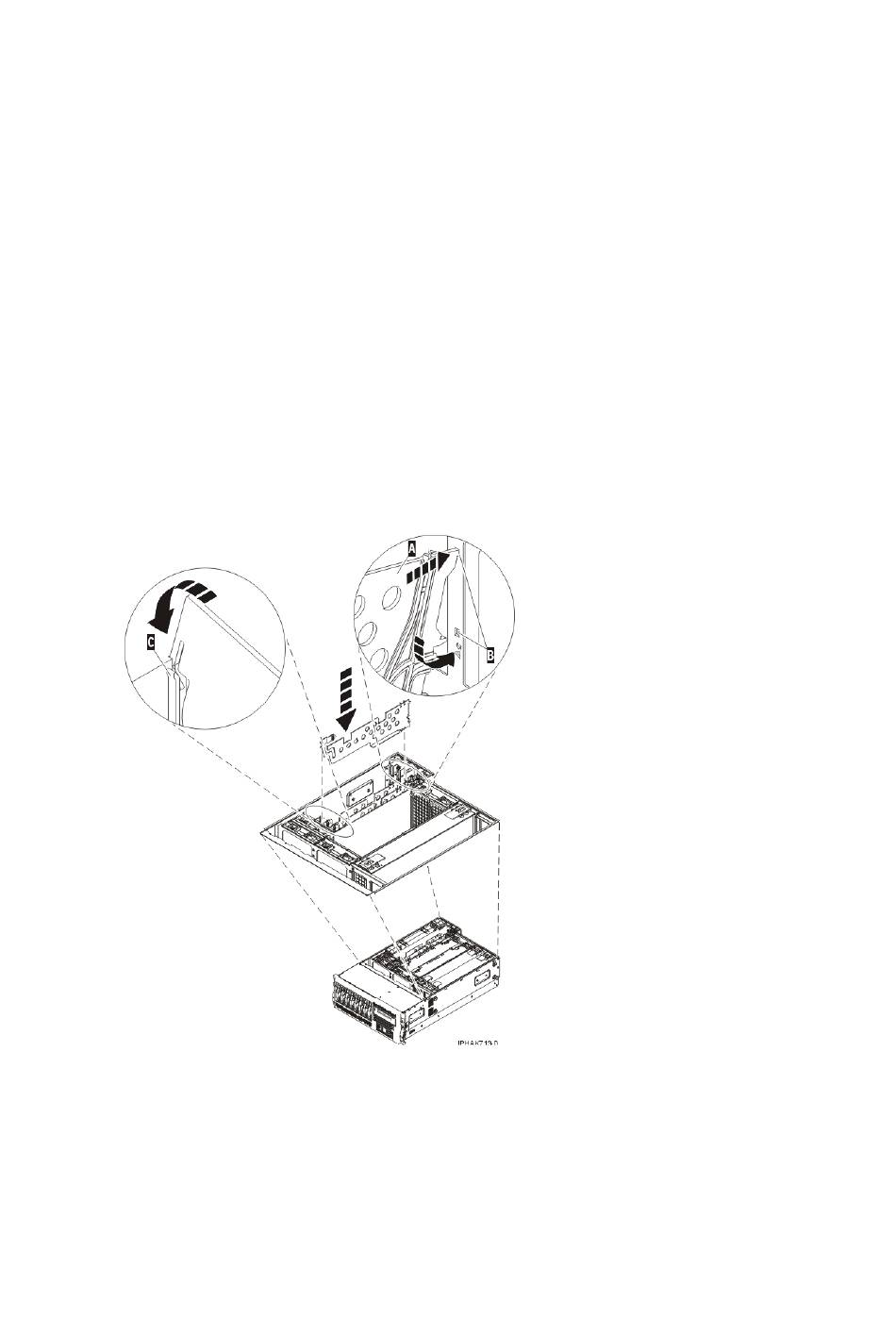

Figure 1. Remplacement du diviseur de carte PCI d'une unité centrale montée en armoire
Figure 2. Remplacement du diviseur de carte PCI d'une unité centrale autonome
Remplacement des diviseurs de carte PCI des modèles ESCALA PL 450T/R, PL 450T/R+ or PL 850T/R-L+
Retrait des diviseurs de carte PCI des modèles ESCALA PL 450T/R, PL 450T/R+ or PL
Carte PCI
