Cartes PCI Linux
Sujet parent :
Tables de configuration des unités centrales et des unités d'extension modèles
Unité centrale - Modèle ESCALA PL 450T/R
Cette section fournit des informations de configuration pour le modèle 9406-550. Dans la figure suivante, les
flèches indiquent le sens et l'ordre dans lesquels le processeur d'entrée-sortie recherche les cartes
d'entrée-sortie qu'il contrôlera dans le même pont à adaptateurs multiples.

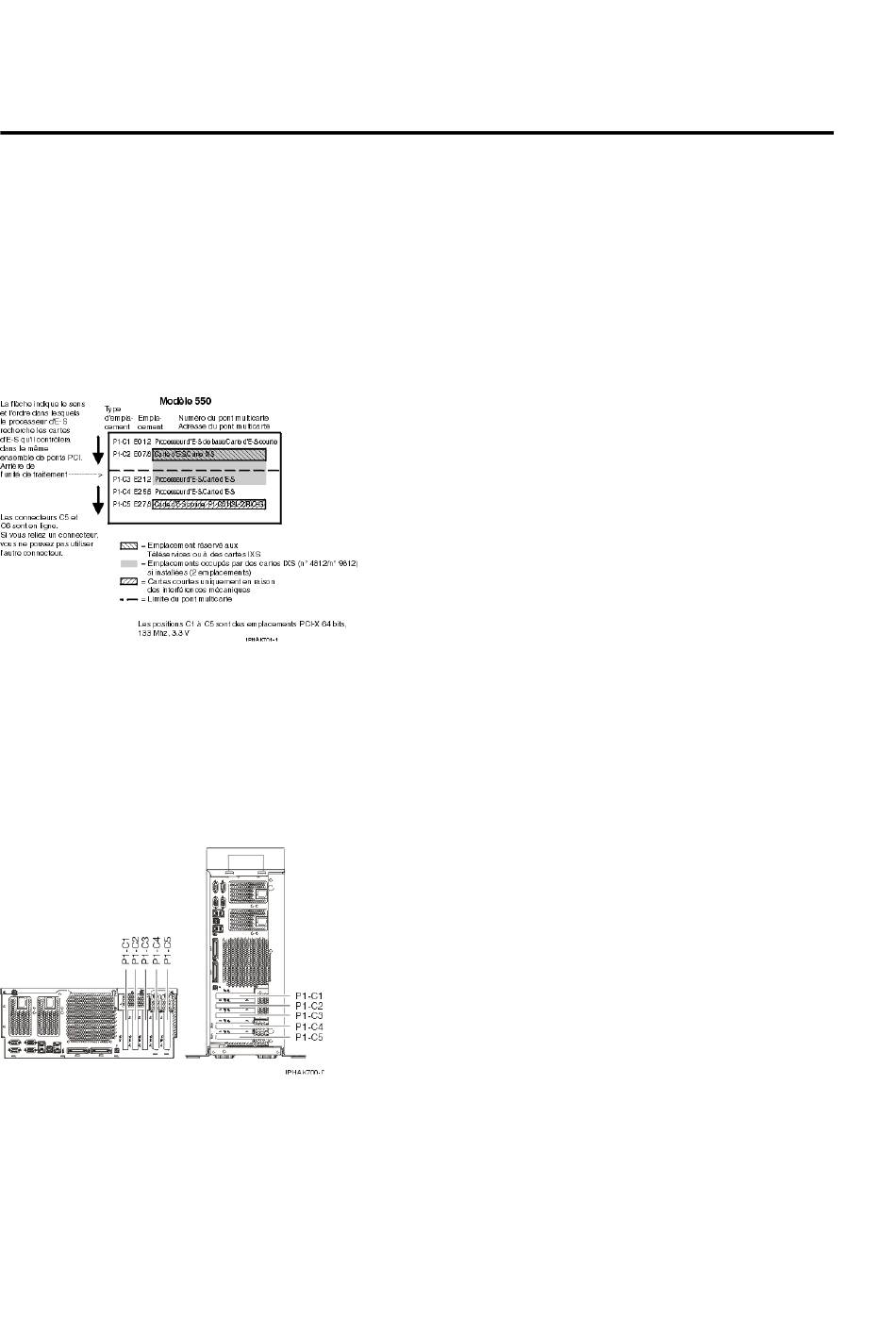

Figure 1. Organigramme de processeur d'entrée-sortie modèle ESCALA PL 450T/R
La carte SCSI imbriquée correspond au pont à adaptateurs multiples de numéro E0 et d'adresse 5,6.
Figure 2. Vue arrière d'une unité centrale verticale montée en armoire modèle ESCALA PL 450T/R avec
emplacements numérotés.
•
Les emplacements C1 à C5 sont compatibles avec les cartes PCI et PCI-X.
•
Les emplacements C1 à C4 sont longs.
•
L'emplacement C5 est court.
•
Les emplacements C5 peuvent recevoir une carte PCI, PCI-X ou GX+. Toute carte GX+ doit être
installée dans l'emplacement C5.
•
Les cartes courtes peuvent être installées dans les emplacements courts et longs.
208
Carte PCI
Installation des cartes PCI sur les unités centrales et les unitésd'extension modèles
