Manuel de référence du matériel
Ordinateur professionnel All-in-One HP Compaq
Pro 4300

Publicité

Table des Matières
loading

Sommaire des Matières pour HP All-in-One Compaq Pro 4300

  • Page 1 Manuel de référence du matériel Ordinateur professionnel All-in-One HP Compaq Pro 4300...
  • Page 2 Bluetooth est une marque de commerce de son propriétaire, utilisée sous licence par Hewlett-Packard Company. Les garanties applicables aux produits et services HP sont énoncées dans les textes de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme constituant un quelconque supplément de garantie.
  • Page 3 À propos de ce livre Ce manuel contient les informations de base nécessaires aux mises à niveau de ce modèle. AVERTISSEMENT ! Le non-respect de ces instructions expose l’utilisateur à des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu’il contient.
  • Page 4 À propos de ce livre...
  • Page 5: Table Des Matières

    Sommaire 1 Fonctions du produit ......................1 Présentation ..........................1 Avant de l'ordinateur ........................ 2 Éléments latéraux ........................3 Éléments arrière ........................3 Caractéristiques du clavier ......................4 Réglage de l'inclinaison ......................5 2 Réparation et mise à jour du matériel ................6 Avertissements et précautions ....................
  • Page 7: Fonctions Du Produit

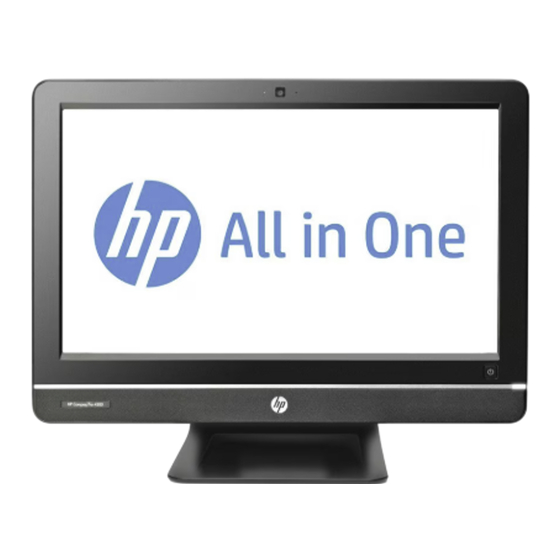

    Présentation Figure 1-1 Ordinateur professionnel All-in-One HP Compaq Pro 4300 L'ordinateur professionnel All-In-One HP Compaq Pro 4300 offre les propriétés suivantes : Format All-in-One intégré ● Écran large d'une diagonale de 20 pouces 1600 x 900 WLED avec affichage anti-reflets ●...
  • Page 8: Avant De L'ordinateur

    Jusqu'à 16 Go de mémoire SDRAM DDR3 ● ● Réseau local sans fil en option (802.11 a/g/n, 802.11 a/g/n avec Bluetooth ® Logiciel Face Recognition for HP ProtectTools avec fonctionnalités de connexion automatique (avec ● la webcam en option uniquement) ● Qualifié ENERGY STAR , enregistré...
  • Page 9: Éléments Latéraux

    Éléments latéraux Tableau 1-2 Éléments latéraux Composant Composant Lecteur de cartes multimédia USB HP Voyant LED d'activité du lecteur de disque optique Ports USB 2.0 (2) Chargeur à tiroir du lecteur de disque optique Prise jack d'entrée de microphone/de ligne Bouton d'augmentation de la luminosité...
  • Page 10: Caractéristiques Du Clavier

    Tableau 1-3 Éléments arrière Composant Composant Panneau d'accès au disque Prise pour verrou de sécurité Panneau d'accès central Connecteur d'alimentation avec indicateur LED Panneau d'accès à la mémoire Port Ethernet Gigabit RJ-45 Emplacement du lecteur de disque optique Sortie audio stéréo Emplacement du disque dur Ports USB 2.0 (4) Emplacement de la mémoire et de la pile...
  • Page 11: Réglage De L'inclinaison

    Réglage de l'inclinaison Inclinez l'ordinateur jusqu'à -5 degrés vers l'avant ou +25 degrés vers l'arrière pour obtenir un niveau de lecture confortable. Figure 1-6 Réglage de l'inclinaison Réglage de l'inclinaison...
  • Page 12: Réparation Et Mise À Jour Du Matériel

    Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Les ordinateurs placés de manière inappropriée sur une commode, une bibliothèque, une étagère, un bureau, un haut-parleur, une caisse ou un chariot peuvent tomber et...
  • Page 13: Informations Supplémentaires

    Setup et le dépannage, reportez-vous au manuel Maintenance and Service Guide (Manuel de maintenance et d’entretien, disponible uniquement en anglais) relatif à votre modèle d’ordinateur, sur http://www.hp.com. Raccordement à l'alimentation Connectez le cordon d'alimentation au connecteur d'alimentation situé à l'arrière de l'ordinateur (1).
  • Page 14: Emplacement Des Composants Internes

    Emplacement des composants internes Les sections suivantes contiennent des procédures permettant d'enlever et de remplacer ces composants internes : Mémoire ● Pile ● Disque dur ● Lecteur de disque optique ● Figure 2-2 Emplacement des composants internes Composant Composant Lecteur de disque optique Compartiment de la mémoire et de la pile Disque dur Retrait et installation de la mémoire...
  • Page 15 Les modules SODIMM DDR3-SDRAM doivent également : prendre en charge une latence CAS 9 DDR3 1600 MHz (synchronisation 9-9-9) ● contenir la spécification obligatoire JEDEC (Joint Electronic Device Engineering Council) ● En outre, l'ordinateur prend en charge : les technologies de mémoire non-ECC à 512 Mbits, 1 Gbit et 2 Gbits ●...
  • Page 16 Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Couchez l'ordinateur face contre une surface plane et douce. HP recommande de poser une couverture, une serviette ou un chiffon doux afin de protéger l'écran contre les éraflures ou tout autre dommage.
  • Page 17 Pour enlever le panneau d'accès à la mémoire, appuyez sur l'onglet situé sur le bord intérieur du panneau (1) et faites glisser le panneau hors de l'ordinateur (2). Figure 2-5 Retrait du panneau d'accès à la mémoire Tirez vers le haut sur l'onglet opposé sur le cache de la mémoire et retirez le cache de l'ordinateur.
  • Page 18 Si vous retirez un module de mémoire, poussez vers l'extérieur les deux loquets de chaque côté du module SODIMM (1), puis tirez sur le module SODIMM pour le retirer du support (2). Figure 2-7 Retrait d'un module de mémoire Pour installer un module, faites glisser le nouveau module SODIMM dans le support avec un angle d'environ 30°...
  • Page 19 Appuyez sur le cache de la mémoire pour la remettre en place. Insérez premièrement le bord inférieur du couvercle de la mémoire dans la tôle de blindage, puis appuyez sur le bord supérieur du couvercle de la mémoire couvercle. Veiller à ce que tous les onglets du couvercle de la mémoire soient solidement appuyés contre la tôle de blindage.
  • Page 20: Remplacement De La Pile

    Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur.
  • Page 21 PAS branché sur une prise secteur. Hewlett-Packard encourage ses clients à recycler le matériel électronique usagé, les cartouches d’impression de marque HP et les piles rechargeables. Pour plus d’informations sur les programmes de recyclage, consultez le site http://www.hp.com/recycle.
  • Page 22 Ouvrez le loquet de fixation du panneau d'accès à la mémoire. Figure 2-13 Ouverture du loquet du panneau d'accès à la mémoire Pour enlever le panneau d'accès à la mémoire, appuyez sur l'onglet situé sur le bord intérieur du panneau (1) et faites glisser le panneau hors de l'ordinateur (2). Figure 2-14 Retrait du panneau d'accès à...
  • Page 23 Tirez vers le haut sur l'onglet opposé sur le cache de la mémoire et retirez le cache de l'ordinateur. Figure 2-15 Retrait du capot de la mémoire En fonction du type de pile et de support équipant la carte mère, procédez comme suit : Type 1 Retirez la pile de son support.
  • Page 24 Pour installer une nouvelle pile, insérez un bord de la pile sous la lèvre du support, en veillant à orienter le pôle positif vers le haut. Appuyez sur le bord opposé jusqu’à ce que la languette s’enclenche sur la pile (2). Figure 2-17 Retrait et remplacement d’une pile bouton (type 2) Type 3...
  • Page 25 Appuyez sur le cache de la mémoire pour la remettre en place. Insérez premièrement le bord inférieur du couvercle de la mémoire dans la tôle de blindage, puis appuyez sur le bord supérieur du couvercle de la mémoire couvercle. Veiller à ce que tous les onglets du couvercle de la mémoire soient solidement appuyés contre la tôle de blindage.
  • Page 26: Remise En Position Du Disque Dur

    Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Couchez l'ordinateur face contre une surface plane et douce. HP recommande de poser une couverture, une serviette ou un chiffon doux afin de protéger l'écran contre les éraflures ou tout autre dommage.
  • Page 27 Retirez le panneau d'accès central en tirant vers l'extérieur sur le panneau de face sur le bord supérieur du panneau. Figure 2-22 Retrait du panneau d'accès central Ouvrez le loquet de fixation du panneau d'accès au disque. Figure 2-23 Ouverture du loquet du panneau d'accès au disque Remise en position du disque dur...
  • Page 28 Pour enlever le panneau d'accès au disque, appuyez sur l'onglet situé sur le bord intérieur du panneau (1) et faites glisser le panneau hors de l'ordinateur (2). Figure 2-24 Retrait du panneau d'accès au disque Desserrez la vis imperdable à l'avant du disque qui le fixe à l'ordinateur. Figure 2-25 Dépose de la vis de fixation du disque dur Chapitre 2 Réparation et mise à...
  • Page 29 Saisissez la poignée en haut du compartiment du disque dur (1) et faites glisser le compartiment vers le bord extérieur de l'ordinateur, puis retirez le compartiment hors de l'ordinateur (2). Figure 2-26 Retrait du compartiment du disque dur Enlevez les quatre vis de montage qui maintiennent le disque sur son boîtier. Ne pas enlever les rondelles en caoutchouc bleu derrière chaque vis.
  • Page 30 3,5 pouces. Si l'adaptateur lecteur n'est pas fourni avec le kit lecteur, vous pouvez l'acheter séparément. Il est conseillé de vous procurer un kit lecteur spécialement conçu pour fonctionner avec l'ordinateur auprès de HP. Chapitre 2 Réparation et mise à jour du matériel...
  • Page 31 Mettez en place les quatre vis de montage qui fixent le disque dur au compartiment. Assurez-vous que les rondelles en caoutchouc bleu restent attachées au compartiment derrière chaque vis. Figure 2-30 Installation des vis de montage du disque dur Placez le compartiment du disque dur dans la baie, en alignant les onglets inférieurs du compartiment avec ceux du châssis, puis faites glisser le compartiment vers le centre de l'ordinateur jusqu'à...
  • Page 32 Serrez la vis captive pour fixer le compartiment du disque dur. Figure 2-32 Serrage de la vis de fixation du disque dur Placez le panneau d'accès à la mémoire à l'arrière de l'ordinateur de sorte que son bord dépasse légèrement du bord de l'ordinateur, puis faites-le glisser vers le centre de l'ordinateur. Figure 2-33 Réinstallation du panneau d'accès à...
  • Page 33: Remplacement Du Lecteur De Disque Optique

    Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Couchez l'ordinateur face contre une surface plane et douce. HP recommande de poser une couverture, une serviette ou un chiffon doux afin de protéger l'écran contre les éraflures ou tout autre dommage.
  • Page 34 Retirez le panneau d'accès central en tirant vers l'extérieur sur le panneau de face sur le bord supérieur du panneau. Figure 2-35 Retrait du panneau d'accès central Ouvrez le loquet de fixation du panneau d'accès au disque. Figure 2-36 Ouverture du loquet du panneau d'accès au disque Chapitre 2 Réparation et mise à...
  • Page 35 Pour enlever le panneau d'accès au disque, appuyez sur l'onglet situé sur le bord intérieur du panneau (1) et faites glisser le panneau hors de l'ordinateur (2). Figure 2-37 Retrait du panneau d'accès au disque Enlevez la vis de l'onglet à l'extrémité du disque qui le fixe à l'ordinateur. Figure 2-38 Extraction de la vis de sécurité...
  • Page 36 Avec vos doigts, appuyez sur l'arête visible du lecteur de disque optique en direction du côté de l'ordinateur pour le dégager partiellement de l'ordinateur. Saisissez l'avant du lecteur et retirez-le de l'ordinateur. Figure 2-39 Extraction du lecteur de disque optique Alignez le nouveau lecteur de disque optique avec l'ouverture latérale de l'ordinateur.
  • Page 37 Remettez la vis qui maintient le lecteur de disque optique en place. Figure 2-41 Installation de la vis de sécurité sur le lecteur de disque optique Placez le panneau d'accès à la mémoire à l'arrière de l'ordinateur de sorte que son bord dépasse légèrement du bord de l'ordinateur, puis faites-le glisser vers le centre de l'ordinateur.
  • Page 38: Installation D'un Verrou De Sécurité

    Pour remplacer le panneau d'accès central, insérez le bord inférieur du panneau, puis appuyez fermement sur chaque côté du panneau partant du bas vers le haut afin que le panneau s'enclenche correctement. Figure 2-43 Réinstallation du panneau d'accès central Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès central.
  • Page 39: Annexe A Décharges Électrostatiques

    Utilisez un kit de réparation équipé d’un tapis antistatique. ● Si vous ne disposez d’aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou fournisseur de services agréé HP. REMARQUE : Pour plus d’informations sur l’électricité statique, adressez-vous à votre revendeur ou fournisseur de services agréé...
  • Page 40: Annexe B Utilisation, Entretien Courant Et Préparation Au Transport

    Utilisation, entretien courant et préparation au transport Utilisation et entretien courant de l’ordinateur Suivez les instructions suivantes pour configurer et entretenir correctement l'ordinateur : Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ● Faites fonctionner l'ordinateur sur une surface plane et solide. Laissez un espace libre d'au moins ●...
  • Page 41: Précautions Relatives Au Lecteur De Disque Optique

    ATTENTION : Si un objet ou un liquide tombe dans l'unité, débranchez immédiatement l'ordinateur et faites-le vérifier par un prestataire de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur un support optique ou des unités USB externes.
  • Page 42: Index

    Index alimentation, raccordement 7 lecteur de disque optique avertissements et précautions 6 précautions 35 remplacement 27 caractéristiques clavier 4 mémoire caractéristiques du clavier 4 caractéristiques techniques 8 caractéristiques techniques installation 8 mémoire 8 retrait 8 composants méthodes de mise à la terre 33 arrière 3 côté...
