Guide de référence du matériel

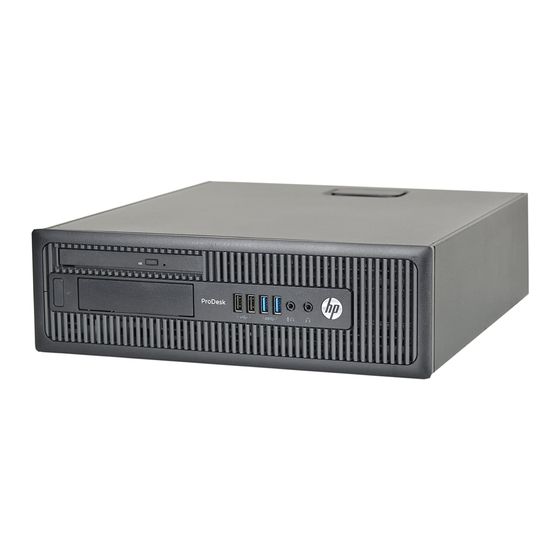

HP ProDesk 600 G1 Tour
HP ProDesk 600 G1 Faible encombrement

Publicité

Table des Matières
loading

Manuels Connexes pour HP ProDesk 600 G1

Sommaire des Matières pour HP ProDesk 600 G1

  • Page 1 Guide de référence du matériel HP ProDesk 600 G1 Tour HP ProDesk 600 G1 Faible encombrement...
  • Page 2 Microsoft® et Windows® sont des marques déposées aux États-Unis de Microsoft Corporation. Les garanties applicables aux produits et services HP sont énoncées dans les textes de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme constituant un quelconque supplément de garantie.

  • Page 3: À Propos De Ce Livre

    À propos de ce livre Ce guide fournit des informations basiques relatives à la mise à jour des PC professionnels HP ProDesk. AVERTISSEMENT ! Le non-respect de ces instructions expose l’utilisateur à des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu’il contient.
  • Page 4 À propos de ce livre FRWW...

  • Page 5: Table Des Matières

    Sommaire 1 Caractéristiques du produit ........................... 1 Caractéristiques de configuration standard ..................2 Mode Tour ........................... 2 Mode Faible encombrement ....................2 Composants du panneau avant du modèle Tour ................. 3 Composants du panneau avant du modèle Faible encombrement ............4 Composants du panneau arrière du modèle Tour ................
  • Page 6 Installation d’un verrou de sécurité ..................... 55 Verrou de câble ......................... 55 Cadenas ..........................56 Verrou de sécurité pour PC professionnel HP ..............56 Sécurité du panneau avant ....................60 3 Mises à niveau matérielles du modèle Faible encombrement ..............62 Fonctionnalités de maintenance ......................
  • Page 7 Cadenas .......................... 101 Verrou de sécurité pour PC professionnel HP ..............101 Sécurité du panneau avant ....................105 Annexe A Remplacement de la batterie ....................... 107 Annexe B Désactivation du verrou Smart Cover ..................110 Clé Smart Cover FailSafe ......................... 110 Utilisation la fonction FailSafe Key pour retirer le verrou Smart Cover ..........
  • Page 8 viii FRWW...

  • Page 9: Caractéristiques Du Produit

    Caractéristiques du produit FRWW...

  • Page 10: Caractéristiques De Configuration Standard

    Caractéristiques de configuration standard Ses caractéristiques peuvent varier en fonction du modèle. Pour obtenir une liste complète du matériel et des logiciels installés sur l'ordinateur, exécutez l'utilitaire de diagnostic (uniquement fourni sur certains modèles d'ordinateurs). REMARQUE : Les deux modèles peuvent être installés en position Tour ou en position Bureau. Mode Tour Mode Faible encombrement Chapitre 1 Caractéristiques du produit...

  • Page 11: Composants Du Panneau Avant Du Modèle Tour

    Composants du panneau avant du modèle Tour La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur qui recouvre un ou plusieurs compartiments d’unité. Compartiment d'unité mi-hauteur 5,25" (derrière Voyant d'activité du disque dur panneau) Ports USB 2.0 (noir) Lecteur optique fin (en option)

  • Page 12: Composants Du Panneau Avant Du Modèle Faible Encombrement

    Composants du panneau avant du modèle Faible encombrement La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur qui recouvre un ou plusieurs compartiments d’unité. Lecteur optique fin (en option) Connecteur de casque Ports USB 2.0 (noir) Bouton d’alimentation double état Ports USB 3.0 (bleu)

  • Page 13: Composants Du Panneau Arrière Du Modèle Tour

    Ports USB 3.0 (bleu) REMARQUE : Un deuxième port série et un port parallèle sont disponibles en option auprès de HP. Lorsqu’un périphérique est branché au connecteur d’entrée audio bleu, une boîte de dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d’entrée ou pour un microphone. Vous pouvez reconfigurer le connecteur à...

  • Page 14: Composants Du Panneau Arrière Du Modèle Faible Encombrement

    Connexion du cordon d’alimentation REMARQUE : Un deuxième port série et un port parallèle sont disponibles en option auprès de HP. Lorsqu’un périphérique est branché au connecteur d’entrée audio bleu, une boîte de dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d’entrée ou pour un microphone. Vous pouvez reconfigurer le connecteur à...

  • Page 15: Composants Du Lecteur De Carte Multimédia

    Composants du lecteur de carte multimédia Le lecteur de cartes multimédia est un périphérique en option disponible sur certains modèles uniquement. Reportez-vous à l’illustration et au tableau suivants pour identifier les composants du lecteur de cartes multimédia. N° Connecteur Support ●...

  • Page 16: Clavier

    Clavier Composant Composant Veille Volume muet Retour rapide Diminuer le volume Lecture/Pause Augmenter le volume Arrêt Touche de logo Windows Avance rapide Fonction Chapitre 1 Caractéristiques du produit FRWW...

  • Page 17: Utilisation De La Touche Logo Windows

    Utilisation de la touche logo Windows La combinaison de la touche logo Windows avec d’autres touches permet d’accomplir certaines fonctions dans le système d’exploitation Windows. Touche de logo Windows 7 Windows 8 Windows + pas d'autre touche Permet d'afficher le menu Démarrer Permet d'afficher l'écran Démarrer Permet d'ouvrir la barre d'outils Charms Permet d’afficher le Bureau...
  • Page 18 Touche de logo Windows 7 Windows 8 Windows + Tabulation Permet de faire défiler les programmes de Permet de faire défiler l'historique de la Barre des tâches à l'aide de Windows Flip l'application Metro Ctrl Utilisez les touches de direction pour Utilisation des touches fléchées pour faire naviguer entre les programmes de la barre défiler l'historique de l'application Metro...

  • Page 19: Emplacement Du Numéro De Série

    Emplacement du numéro de série Chaque ordinateur possède un numéro de série unique et un identifiant de produit situés sur son châssis externe. Ayez toujours ces numéros à portée de main lorsque vous contactez le service clientèle. Mode Tour Mode Faible encombrement FRWW Emplacement du numéro de série...

  • Page 20: Mises À Niveau Matérielles Du Modèle Tour

    Ce manuel explique comment agencer correctement un poste de travail et comment s’installer confortablement devant un ordinateur. Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet équipement contient des pièces sous tension et mobiles.
  • Page 21 ATTENTION : L’électricité statique peut endommager les composants électriques de l’ordinateur ou de l’équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Consultez Décharges électrostatiques à la page 113 pour plus d'informations.

  • Page 22: Retrait Du Panneau D'accès À L'ordinateur

    Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez enlever le panneau d’accès : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.

  • Page 23: Remise En Place Du Panneau D'accès À L'ordinateur

    Remise en place du panneau d'accès à l'ordinateur Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis (1), puis appuyez l’arrière du panneau d’accès dans l’appareil jusqu’à ce qu’il s’emboîte (2). FRWW Remise en place du panneau d'accès à l'ordinateur...

  • Page 24: Retrait Du Panneau Avant

    Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.

  • Page 25: Retrait Des Caches Protecteurs

    (1), puis tirez le cache vers vous pour le retirer (2). REMARQUE : Une fois le cache protecteur de lecteur 5,25" retiré et un lecteur installé, vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur. FRWW...
  • Page 26 REMARQUE : Une fois le cache protecteur de lecteur optique fin retiré et un lecteur de disque fin installé, vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur. Chapitre 2 Mises à niveau matérielles du modèle Tour...

  • Page 27: Remise En Place Du Panneau Avant

    Remise en place du panneau avant Insérez les trois crochets en bas du cache avant dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du cache avant dans le châssis (2) jusqu’à ce qu’il s’emboîte. Connecteurs de la carte mère Reportez-vous à...
  • Page 28 Connecteur de la carte Étiquette de carte Couleur Composant mère mère PCI Express x16 X16PCIEXP noir Carte d'extension Port parallèle noir Port parallèle Port série COMB noir Port série Verrou de la protection HLCK noir Verrou de la protection Détecteur d'ouverture du HSENSE blanc Détecteur d'ouverture du capot...

  • Page 29: Installation De Mémoire Supplémentaire

    Installation de mémoire supplémentaire L’ordinateur est fourni avec des modules mémoire DDR3-SDRAM DIMM. Modules DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard. À la livraison, ces supports de module mémoire accueillent au moins un module DIMM préinstallé.

  • Page 30: Équipement Des Supports Dimm

    Équipement des supports DIMM La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les sockets DIMM1 et DIMM2 fonctionnent sur le canal mémoire B. Les sockets DIMM3 et DIMM4 fonctionnent sur le canal mémoire A. Le système fonctionnera automatiquement en mode à...

  • Page 31: Installation De Modules Dimm

    Installation de modules DIMM ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché...
  • Page 32 Ouvrez les deux loquets du support de module mémoire (1) et insérez le module mémoire dans le support (2). REMARQUE : Un module mémoire ne peut être installé que dans un sens. Faites coïncider l’encoche du module avec la languette du support de mémoire. Occupez les sockets DIMM noirs avant d'occuper les sockets DIMM blancs.

  • Page 33: Retrait Ou Installation D'une Carte D'extension

    Retrait ou installation d'une carte d'extension L'ordinateur dispose également de trois connecteurs d'extension PCI Express x1 et d'un connecteur d'extension PCI Express x16. REMARQUE : Vous pouvez installer une carte d’extension PCI Express x1, x8 ou x16 dans les connecteurs PCI Express x16. Pour les configurations à...
  • Page 34 Avant d’installer une carte d’extension, retirez le cache du support d’extension ou la carte d’extension existante. REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les câbles qui y sont rattachés. Si vous installez une carte d’extension dans un support libre, retirez l’obturateur correspondant à...
  • Page 35 Si vous retirez une carte PCI Express x16, tirez sur le bras de fixation à l’arrière du support pour l’écarter de la carte, puis faites délicatement basculer la carte jusqu’à ce qu’elle sorte de son support. Dégagez-la ensuite en tirant verticalement. Prenez garde de ne pas rayer la carte contre d’autres éléments.
  • Page 36 Pour installer une nouvelle carte, insérez l’équerre de l’extrémité de la carte d’extension dans la fente à l’arrière du châssis et appuyez fermement sur la carte pour qu’elle s’emboîte à fond dans son support. REMARQUE : Lorsque vous installez une carte d’extension, appuyez fermement sur la carte, de sorte que l’ensemble du connecteur soit correctement enclenché...
  • Page 37 Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d’accès de l’ordinateur. Le cas échéant, reconfigurez l’ordinateur. FRWW Retrait ou installation d'une carte d'extension...

  • Page 38: Emplacement Des Lecteurs

    Emplacement des lecteurs Compartiment d'unité mi-hauteur 5,25" Compartiment pour lecteur optique fin Compartiment 3,5" pour lecteur optionnel (tel qu'un lecteur de carte multimédia) Compartiment principal pour disque dur interne 3,5" Compartiment secondaire pour disque dur interne 3,5" Compartiment secondaire pour disque dur interne 2,5" REMARQUE : La configuration d’unité...

  • Page 39: Installation Et Retrait D'unités

    Vous devez installer des vis de guidage pour garantir le bon alignement et l’emboîtement de l’unité dans la cage d’unité. HP fournit des vis de guidage supplémentaires (quatre vis de guidage d’isolation 6-32 de couleur bleue et argent et quatre vis de guidage standard 6-32 de couleur argent), situées sur le côté...
  • Page 40 ATTENTION : Pour éviter tout risque de perte de données et de dégât à l’ordinateur ou à une unité : Si vous insérez ou retirez une unité, arrêtez correctement le système d'exploitation, mettez l'ordinateur hors tension, puis débranchez le cordon d'alimentation. Ne retirez pas une unité lorsque l'ordinateur est sous tension ou en mode veille.

  • Page 41: Retrait D'une Unité 5,25

    Retrait d'une unité 5,25" REMARQUE : HP ne fournit pas de lecteur optique 5,25" pour ce modèle. Un lecteur optique 5,25" peut avoir été installé par l'utilisateur ou par un fournisseur tiers. ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible.
  • Page 42 Poussez le mécanisme de verrouillage vert vers le bas (1), puis faites glisser le lecteur hors du compartiment (2). Chapitre 2 Mises à niveau matérielles du modèle Tour FRWW...

  • Page 43: Installation D'une Unité 5,25

    Installation d'une unité 5,25" REMARQUE : HP ne fournit pas de lecteur optique 5,25" pour ce modèle. Vous pouvez vous procurer un lecteur optique 5,25" auprès d'un fournisseur tiers. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
  • Page 44 Remettez le panneau avant en place. REMARQUE : Vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur 5,25". Vous devez installer l'habillage avant de remettre le panneau avant en place.
  • Page 45 Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. FRWW Installation et retrait d’unités...

  • Page 46: Retrait D'une Unité 3,5

    Retrait d'une unité 3,5" ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 47 Poussez le levier de dégagement situé à l'arrière de l'unité vers l'extérieur (1), puis faites glisser l'unité hors du compartiment (2). FRWW Installation et retrait d’unités...

  • Page 48: Installation D'une Unité 3,5

    Installez des vis de guidage 6-32 dans les trous situés de chaque côté du lecteur. REMARQUE : HP fournit quatre vis de guidage 6-32 supplémentaires, situées au-dessus de la cage de l'unité. Reportez-vous à la section Installation et retrait d’unités à la page 81 pour une illustration de l’emplacement des vis de guidage supplémentaires.
  • Page 49 En veillant à aligner les têtes de vis sur les rainures de guidage, faites glisser l'unité dans son compartiment jusqu'à son enclenchement. Si vous installez un lecteur de carte multimédia USB 3.0, vous devez utiliser un adaptateur USB 3.0 à USB 2.0 et connecter le câble de l'adaptateur du lecteur de carte multimédia au connecteur USB 2.0 de la carte mère (libellé...

  • Page 50: Retrait D'un Lecteur Optique Fin

    Retrait d’un lecteur optique fin ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 51 Poussez le levier de dégagement vert situé du côté arrière droit du lecteur vers le centre du lecteur (1), puis faites glisser le lecteur vers l'avant pour l'extraire du compartiment (2). FRWW Installation et retrait d’unités...

  • Page 52: Installation D'un Lecteur Optique Fin

    Installation d'un lecteur optique fin Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 53 Remettez le panneau avant en place. REMARQUE : Vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur optique fin. Vous devez installer l'habillage avant de remettre le panneau avant en place.
  • Page 54 Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. Chapitre 2 Mises à niveau matérielles du modèle Tour FRWW...

  • Page 55: Retrait D'un Disque Dur 3,5" Ou 2,5

    Retrait d'un disque dur 3,5" ou 2,5" REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB.
  • Page 56 Déconnectez le cordon d'alimentation (1) et le câble de données (2) de l'arrière du disque dur. Chapitre 2 Mises à niveau matérielles du modèle Tour FRWW...
  • Page 57 Dégagez l'unité en éloignant le loquet de celle-ci (1) et en faisant glisser l'unité hors du compartiment (2). Ôtez les quatre vis, deux de chaque côté, de l'ancienne unité. Vous en aurez besoin lors de l'installation de la nouvelle unité. FRWW Installation et retrait d’unités...

  • Page 58: Installation D'un Disque Dur 3,5" Ou 2,5

    Quatre vis de guidage d’isolation 6-32 supplémentaires sont installées à l’extérieur des compartiments de disque dur 3,5". Aucune vis de guidage pour disque dur 2,5" n'est fournie sur le châssis, mais vous pouvez vous en procurer auprès de HP. Reportez-vous à la section Installation et retrait d’unités à...
  • Page 59 ● Si vous installez un disque dur 2,5", installez quatre vis de guidage d'isolation M3 de couleur noire et argent (deux de chaque côté du disque). ● Vous pouvez également installer un disque dur 2,5" dans un compartiment disque 3,5" en utilisant un support adaptateur comme celui illustré...
  • Page 60 ◦ Fixez le disque sur le support d'adaptation de la baie en installant quatre vis pour support d'adaptation M3 noires sur les côtés du support dans le disque. ◦ Installez quatre vis de guidage pour support d'isolation 6-32 de couleur argent et bleue sur le support d'adaptation (deux de chaque côté...
  • Page 61 Faites glisser le disque dans le compartiment en veillant à aligner les vis de guidage avec les logements correspondants jusqu’à ce que le disque s’emboîte. FRWW Installation et retrait d’unités...
  • Page 62 Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Le câble d'alimentation des disques durs est un câble à trois connecteurs qui va de la carte mère à l'arrière du compartiment de disque dur. Si vous installez une nouvelle unité, connectez l'autre extrémité...

  • Page 63: Installation D'un Verrou De Sécurité

    Installation d’un verrou de sécurité Les dispositifs de sécurité illustrés ci-dessous et à la page suivante peuvent être utilisés pour protéger l’ordinateur contre le vol. Verrou de câble FRWW Installation d’un verrou de sécurité...

  • Page 64: Cadenas

    Cadenas Verrou de sécurité pour PC professionnel HP Attachez le câble de sécurité en l’enroulant autour d’un objet statique. Chapitre 2 Mises à niveau matérielles du modèle Tour FRWW...
  • Page 65 Insérez le câble antivol dans la fente pour câble antivol située à l'arrière du moniteur, puis fixez le verrou sur le moniteur en insérant la clé dans la serrure située à l'arrière du verrou et en tournant la clé de 90 degrés. Insérez le câble de sécurité...
  • Page 66 Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité...
  • Page 67 Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie. Insérez la prise du câble de sécurité dans le verrou (1) et enfoncez le bouton (2) pour fermer le verrou. Utilisez la clé fournie pour ouvrir le verrou. FRWW Installation d’un verrou de sécurité...

  • Page 68: Sécurité Du Panneau Avant

    Une fois l'opération terminée, tous les périphériques dans votre station de travail sont sécurisés. Sécurité du panneau avant Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité : Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.
  • Page 69 Retirez la vis de sécurité située sur le côté du compartiment de disque dur, juste derrière le panneau avant. Installez la vis de sécurité au milieu de la languette de dégagement du panneau avant pour fixer le panneau avant. Remettez en place le panneau d’accès. Reconnectez le cordon d’alimentation et mettez l’ordinateur sous tension.

  • Page 70: Mises À Niveau Matérielles Du Modèle Faible Encombrement

    Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.
  • Page 71 ATTENTION : L’électricité statique peut endommager les composants électriques de l’ordinateur ou de l’équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Consultez Décharges électrostatiques à la page 113 pour plus d'informations.

  • Page 72: Retrait Du Panneau D'accès À L'ordinateur

    Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez enlever le panneau d’accès : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.

  • Page 73: Remise En Place Du Panneau D'accès À L'ordinateur

    Remise en place du panneau d'accès à l'ordinateur Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis (1), puis appuyez l’arrière du panneau d’accès dans l’appareil jusqu’à ce qu’il s’emboîte (2). FRWW Remise en place du panneau d'accès à l'ordinateur...

  • Page 74: Retrait Du Panneau Avant

    Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.

  • Page 75: Retrait Des Caches Protecteurs

    (4). REMARQUE : Une fois le cache protecteur de lecteur optique fin retiré et un lecteur de disque fin installé, vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur. FRWW...

  • Page 76: Remise En Place Du Panneau Avant

    Remise en place du panneau avant Insérez les quatre crochets en bas du panneau dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du panneau dans le châssis (2) jusqu’à ce qu’il s’emboîte. Chapitre 3 Mises à niveau matérielles du modèle Faible encombrement FRWW...

  • Page 77: Conversion Du Mode Bureau En Mode Tour

    Positionnez l’ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez l’ordinateur sur le socle en option. REMARQUE : Pour stabiliser l’ordinateur en orientation tour, HP vous recommande d’utiliser un socle en option. Reconnectez le cordon d’alimentation et tous les périphériques externes, puis mettez l’ordinateur sous tension.
  • Page 78 Connecteur de la carte Étiquette de carte Couleur Composant mère mère PCI Express x1 X1PCIEXP3 blanc Carte d'extension PCI Express x1 X1PCIEXP2 noir Carte d'extension PCI Express x1 X1PCIEXP1 noir Carte d'extension PCI Express x16 X16PCIEXP noir Carte d'extension Port parallèle noir Port parallèle Port série...
  • Page 79 Connecteur de la carte Étiquette de carte Couleur Composant mère mère SATA 3.0 SATA2 bleu clair Tout périphérique SATA autre que le disque dur principal USB 2.0 MEDIA noir Périphérique USB 2.0, tel qu'un lecteur de carte multimédia USB 2.0 FRWW Connecteurs de la carte mère...

  • Page 80: Installation De Mémoire Supplémentaire

    Installation de mémoire supplémentaire L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3). DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard.

  • Page 81: Équipement Des Supports Dimm

    Équipement des supports DIMM La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les sockets DIMM1 et DIMM2 fonctionnent sur le canal mémoire B. Les sockets DIMM3 et DIMM4 fonctionnent sur le canal mémoire A. Le système fonctionnera automatiquement en mode canal unique, en mode double canal ou en mode flexible.

  • Page 82: Installation Des Modules Dimm

    Installation des modules DIMM ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché...
  • Page 83 Ouvrez les deux loquets du support de module mémoire (1), puis insérez le module dans le support (2). REMARQUE : Un module mémoire ne peut être installé que d'une seule façon. Faites coïncider l'encoche située sur le module avec la patte du support de mémoire. Occupez les sockets DIMM noirs avant les blancs.

  • Page 84: Retrait Ou Installation D'une Carte D'extension

    Retrait ou installation d'une carte d'extension L'ordinateur dispose également de trois connecteurs d'extension PCI Express x1 et d'un connecteur d'extension PCI Express x16. REMARQUE : Les supports pour cartes PCI Express sont uniquement compatibles avec les cartes de petit format. Vous pouvez installer une carte d’extension PCI Express x1, x4, x8 ou x16 dans le connecteur PCI Express x16.
  • Page 85 Avant d'installer une carte d'extension, retirez le cache de carte d'extension ou la carte d'extension existante. REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les câbles qui y sont rattachés. Si vous installez une carte d'extension dans un connecteur libre, vous devez ôter le cache obturateur correspondant à...
  • Page 86 Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du support d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son support. Tirez la carte d’extension hors du support à la verticale, puis retirez-la complètement du châssis.
  • Page 87 Pour installer une nouvelle carte d’extension, tenez-la à la verticale du connecteur de la carte mère, puis déplacez-la vers l’arrière du châssis (1) de manière à aligner son support sur le connecteur prévu à l’arrière du châssis. Appuyez sur la carte pour l’insérer dans son connecteur sur la carte mère (2).

  • Page 88: Emplacement Des Lecteurs

    Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès. Reconfigurez l’ordinateur si nécessaire. Emplacement des lecteurs Compartiment pour lecteur optique fin Compartiment de disque dur interne 3,5 pouces Baie de lecteur 3.5 pouces pour les lecteurs en option (lecteur de cartes multimédia illustré) Compartiment pour disque dur interne 2,5"...

  • Page 89: Installation Et Retrait D'unités

    Vous devez installer des vis de guidage pour garantir le bon alignement et l’emboîtement de l’unité dans la cage de l’unité. HP fournit quatre vis de guidage standard 6-32 supplémentaires, situées au-dessus du compartiment. Les vis de guidage standard 6-32 sont destinées au lecteur de carte multimédia ou à...
  • Page 90 ATTENTION : Pour éviter toute perte de travail et endommagement de l'ordinateur ou de l'unité : Si vous insérez ou retirez une unité, arrêtez le système d'exploitation correctement, mettez l'ordinateur hors tension et débranchez le cordon d'alimentation. Ne retirez jamais une unité pendant que l'ordinateur est sous tension ou en mode Veille.

  • Page 91: Retrait D'une Unité 3,5

    Retrait d'une unité 3,5" ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 92 Débranchez les câbles de l’arrière de l’unité ou, si vous retirez un lecteur de cartes multimédia, déconnectez le câble USB de la carte mère comme indiqué sur les illustrations suivantes. Poussez le levier de dégagement situé à l'arrière de l'unité vers l'intérieur (1), puis faites glisser l'unité...

  • Page 93: Installation D'une Unité 3,5

    Installez des vis de guidage 6-32 dans les trous situés de chaque côté du lecteur. REMARQUE : HP fournit quatre vis de guidage 6-32 supplémentaires, situées au-dessus de la cage de l'unité. Reportez-vous à la section Installation et retrait d’unités à la page 81 pour une illustration de l’emplacement des vis de guidage supplémentaires.
  • Page 94 Faites pivoter la cage de l'unité en position verticale. En veillant à aligner les têtes de vis sur les rainures de guidage, faites glisser l'unité dans son compartiment jusqu'à son enclenchement. Chapitre 3 Mises à niveau matérielles du modèle Faible encombrement FRWW...
  • Page 95 Si vous installez un lecteur de carte multimédia USB 3.0, vous devez utiliser un adaptateur USB 3.0 à USB 2.0 et connecter le câble de l'adaptateur du lecteur de carte multimédia au connecteur USB 2.0 de la carte mère (libellé MEDIA). REMARQUE : Reportez-vous à...
  • Page 96 Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. Chapitre 3 Mises à niveau matérielles du modèle Faible encombrement FRWW...

  • Page 97: Retrait D'un Lecteur Optique Fin

    Retrait d’un lecteur optique fin ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

  • Page 98: Installation D'un Lecteur Optique Fin

    Installation d'un lecteur optique fin Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 99 Remettez le panneau avant en place si vous l'aviez retiré. REMARQUE : Vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur optique. Vous devez installer l'habillage avant de remettre le panneau avant en place.

  • Page 100: Retrait Et Réinstallation D'un Disque Dur 3,5

    Retrait et réinstallation d'un disque dur 3,5" REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
  • Page 101 Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1). Tout en maintenant le levier vers l'extérieur, faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis soulevez-le et sortez-le du compartiment (2). Pour installer un disque dur, vous devez retirer les quatre vis de guidage d’isolation argentées et bleues de l’ancien disque dur et les installer sur le nouveau disque dur.
  • Page 102 Alignez les vis de guidage avec les fentes de la cage de lecteur du châssis, poussez le disque dur pour qu'il entre dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il arrête de glisser et s'emboîte. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Le câble de données du disque dur principal doit être raccordé...

  • Page 103: Retrait D'un Disque Dur 2,5

    Retrait d'un disque dur 2,5" Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 104 Débranchez le câble d’alimentation (1) et le câble de données (2) de l’arrière du disque dur. Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1), faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis tirez-le vers le bas et sortez-le du compartiment (2).

  • Page 105: Installation D'un Disque Dur 2,5

    REMARQUE : Vous pouvez vous procurer des vis de guidage d'isolation métriques M3 auprès de HP. Lorsque vous remplacez un disque, retirez les quatre vis M3 du disque que vous remplacez et utilisez-les pour fixer le nouveau disque.
  • Page 106 Faites pivoter la cage de l'unité en position verticale. Alignez les vis de guidage du lecteur avec les connecteurs J situés sur les côtés du compartiment. Poussez le disque vers le haut dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il s'emboîte. Chapitre 3 Mises à...
  • Page 107 Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Si le disque dur 2,5" est le disque principal, raccordez connectez son câble de données au connecteur SATA0 bleu foncé de la carte mère. S'il s'agit d'un disque secondaire, connectez le câble de données à...

  • Page 108: Installation D'un Verrou De Sécurité

    Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. Installation d’un verrou de sécurité Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l’ordinateur contre le vol.

  • Page 109: Cadenas

    Cadenas Verrou de sécurité pour PC professionnel HP Attachez le câble de sécurité en entourant un objet fixe. FRWW Installation d’un verrou de sécurité 101...
  • Page 110 Insérez le câble antivol dans la fente pour câble antivol située à l'arrière du moniteur, puis fixez le verrou sur le moniteur en insérant la clé dans la serrure située à l'arrière du verrou et en tournant la clé de 90 degrés. Insérez le câble de sécurité...
  • Page 111 Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité...
  • Page 112 Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie. Insérez le côté prise du câble de sécurité dans le verrou (1) et poussez le bouton (2) pour engager le verrou. Utilisez la clé fournie pour désengager le verrou. 104 Chapitre 3 Mises à...

  • Page 113: Sécurité Du Panneau Avant

    Une fois l'opération terminée, tous les périphériques dans votre station de travail sont sécurisés. Sécurité du panneau avant Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.
  • Page 114 Retirez l'une des cinq vis standard 6-32 de couleur argent situées au-dessus de la cage de l'unité. Installez la vis de sécurité au milieu de la languette de dégagement du panneau avant pour fixer le panneau avant. Remplacer le panneau d'accès. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

  • Page 115: Annexe A Remplacement De La Batterie

    Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur.
  • Page 116 Retirez le panneau d’accès de l’ordinateur. Repérez la pile et son support sur la carte mère. REMARQUE : Sur certains modèles d’ordinateur, il peut s’avérer nécessaire de retirer un composant interne pour accéder à la pile. En fonction du type de pile et de support équipant la carte mère, procédez comme suit : Type 1 Retirez la pile de son support.
  • Page 117 Type 3 Repoussez la griffe (1) qui maintient la pile en place et retirez la pile de son support (2). Insérez la nouvelle pile et remettez la griffe en place. REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure.

  • Page 118: Annexe B Désactivation Du Verrou Smart Cover

    ● Oubli d’un mot de passe REMARQUE : La clé Smart Cover FailSafe est un outil spécialisé fourni par HP. Pour parer à toute éventualité, commandez cette clé avant d’avoir à vous en servir. Pour obtenir une clé FailSafe : ●...

  • Page 119: Utilisation La Fonction Failsafe Key Pour Retirer Le Verrou Smart Cover

    Utilisation la fonction FailSafe Key pour retirer le verrou Smart Cover Pour ouvrir le panneau d’accès lorsque le verrou Smart Cover est engagé : Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 120 ● Retrait des vis du verrou Smart Cover du modèle Faible encombrement Vous pouvez maintenant retirer le panneau d'accès. Pour fixer à nouveau le verrou Smart Cover, mettez le verrou en place à l’aide des vis de sécurité. 112 Annexe B Désactivation du verrou Smart Cover FRWW...

  • Page 121: Annexe C Décharges Électrostatiques

    Utilisez un kit de réparation équipé d’un tapis antistatique. Si vous ne disposez d’aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou fournisseur de services agréé HP. REMARQUE : Pour plus d’informations sur l’électricité statique, adressez-vous à votre revendeur ou fournisseur de services agréé...

  • Page 122: Annexe D Instructions D'utilisation, D'entretien Courant Et De Préparation Au Transport

    Instructions d'utilisation, d'entretien courant et de préparation au transport Instructions d'utilisation et d'entretien courant de l'ordinateur Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l’ordinateur et son moniteur : ● Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ●...

  • Page 123: Précautions Relatives Au Lecteur Optique

    Sécurité Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement l’ordinateur et faites-le contrôler par un fournisseur de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur des disques PD, des cartouches de bande, des CD ou des lecteurs flash USB.

  • Page 124: Index

    Index disque dur (3,5") mémoire Tour 21 caractéristiques techniques installation Faible pile 107 mémoire Tour 21 encombrement 92 instructions d'utilisation de carte d'extension installation Tour 50 l'ordinateur 114 installation Faible retrait Faible encombrement instructions relatives à la encombrement 76 ventilation 114 installation Tour 25 retrait Tour 47 retrait Faible encombrement...
  • Page 125 Faible encombrement 101 encombrement 66 verrou de sécurité pour PC panneau avant panneau avant Tour 16 professionnel HP Tour 56 réinstallation Faible panneau d'accès au modèle verrou Smart Cover 110 encombrement 68 Faible encombrement 64 réinstallation Tour 19 panneau d'accès au modèle...

Table des Matières
