Remarque : Si vous placez une carte longue dans le boîtier, veillez à ce que la carte s'insère dans le
rails de plastique bleu au fond du boîtier. Insérez la patte de retenue de plastique bleu dans le trou du
coin inférieur droit des cartes longues.
20.
Faites pivoter le boîtier des cartes PCI de telle sorte que sa poignée soit orientée vers l'extérieur de
l'unité centrale, en position ouverte.
21.
Toute en maintenant le boîtier par ses extrémités, alignez les deux colonnes de guidage situées à
l'arrière du boîtier avec les rainures de guidage situées à l'arrière de l'unité centrale.
22.
Introduisez lentement le boîtier dans l'unité centrale tout en veillant à bien les aligner, puis enfoncez
le boîtier dans l'emplacement afin de connecter la carte de bus. Une fois le boîtier placé, la poignée
sera partiellement fermée.
23.
Verrouillez le boîtier en abaissant la poignée A.
Avertissement : Ne forcez pas sur la poignée A au-delà de la butée d'arrêt. Vous pourriez enlever de
son logement une carte longue installée dans l'emplacement PCI 2.

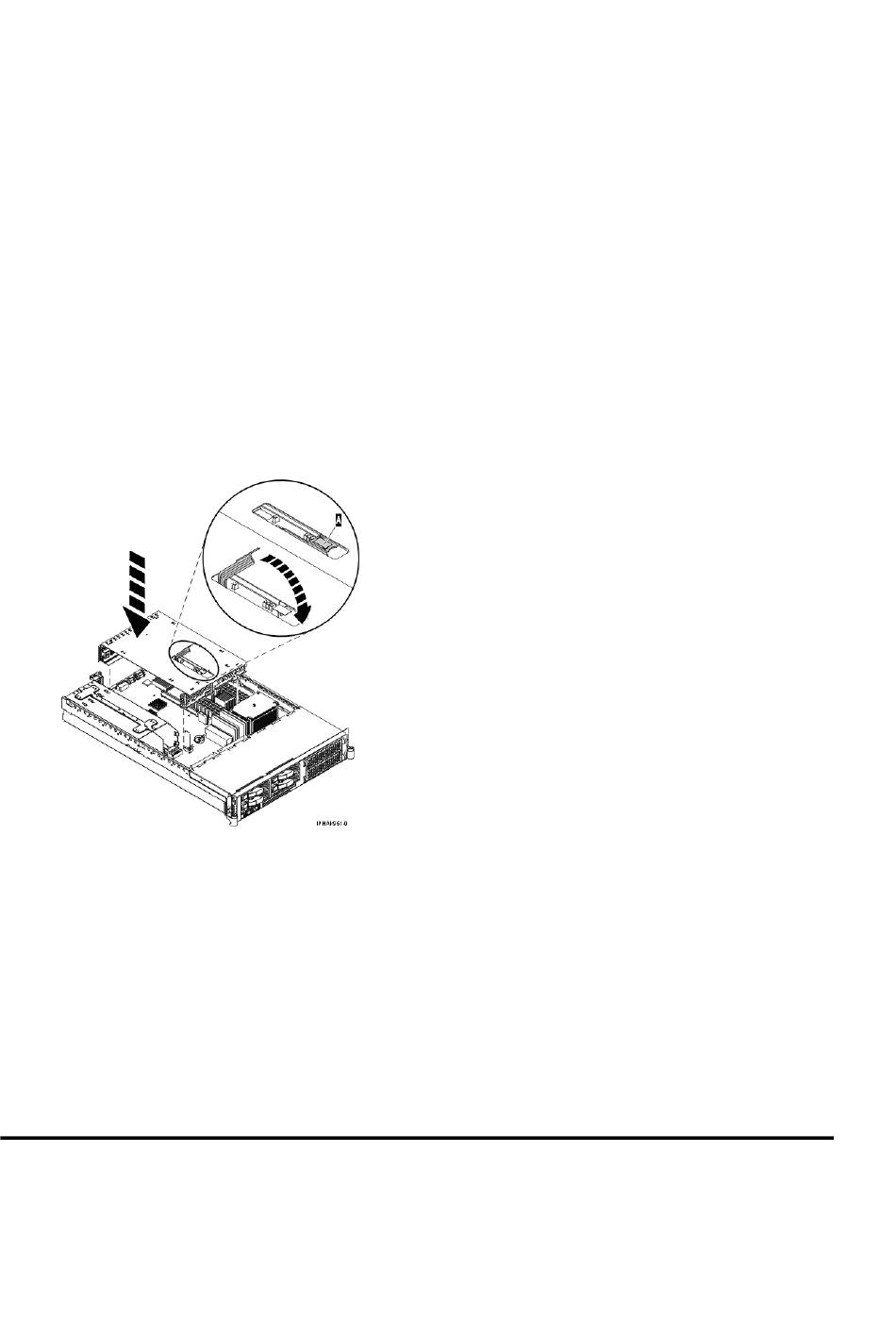

Figure 4. Installation du boîtier des cartes PCI dans l'unité centrale
24.
Passez à la section
PL 250R-L+ or PL 450R-VL+, ESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+, ESCALA PL
450T/R, PL 450T/R+ or PL 850T/R-L+, 7/10
25.
Passez à la section
position de
fonctionnement.
26.
Fermez le volet arrière de l'armoire.
27.
Rebranchez le système à la source d'alimentation.
28.
Passez à la section
29.
Vérifiez le fonctionnement de la nouvelle ressource. Pour plus d'informations, voir
présence d'un composant
Sujet parent :
Cartes PCI du modèle ESCALA PL 250R-L, PL 250R-L+ or PL 450R-VL+
Retrait d'une carte PCI modèle ESCALA PL 250R-L, PL 250R-L+ or PL
450R-VL+
86
Installation du capot d'accès du modèle monté en armoire ESCALA PL 250R-L,
Placement du modèle ESCALA PL 250R-L, PL 250R-L+ or PL 450R-VL+ en
Démarrage du système ou de la partition
installé.
Retrait d'une carte PCI modèle ESCALA PL 250R-L, PL 250R-L+ or PL 450R-VL+
Carte PCI
.
logique.
Vérification de la
