12.
Faites-le pivoter afin de placer son ouverture vers le haut.
13.
Posez le boîtier sur une surface plane et antistatique.
14.
Si nécessaire, retirez la protection de l'emplacement d'extension.

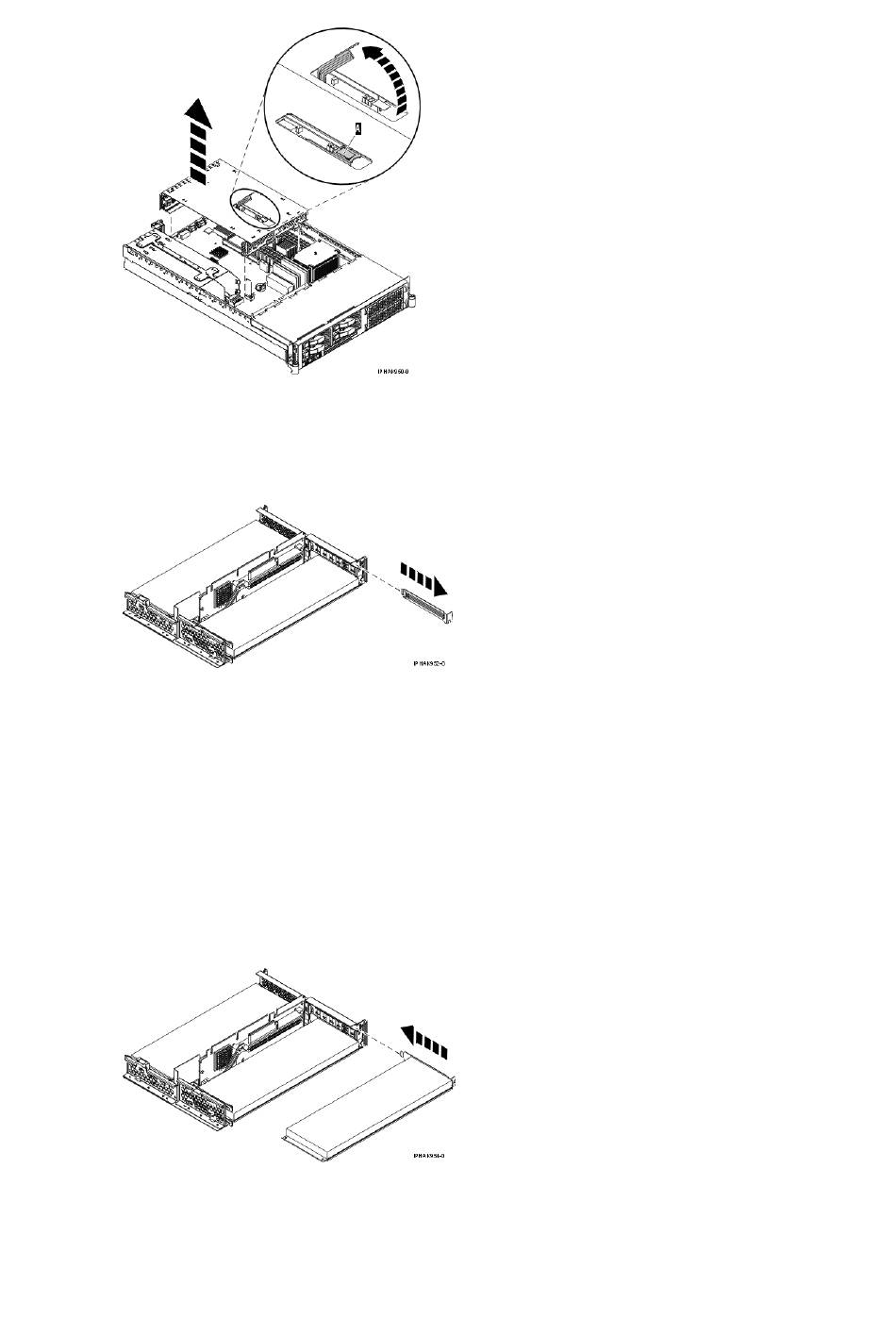

Figure 2. Retrait de la protection de l'emplacement d'extension pour carte PCI du boîtier
15.
Si nécessaire, retirez la carte de l'emballage antistatique.
Attention : Ne touchez ni les composants, ni les connecteurs plaqués or de la carte.
16.
Placez la carte sur une surface plane antistatique en orientant les composants vers le haut.
17.
Certaines cartes PCI sont livrées par le constructeur avec une poignée bleue ou un étrier de fixation
(à l'arrière de la carte). Pour utiliser ce type de carte sur le système, vous devez retirer la poignée
bleue ou l'étrier de fixation.
18.
Faites glisser la carte dans le boîtier (voir figure suivante) :
Figure 3. Installation de la carte PCI dans le boîtier
19.
Placez la carte dans les emplacements du boîtier, puis appuyez fermement sur la carte pour l'insérer
dans le connecteur.
Installation d'une carte PCI modèle ESCALA PL 250R-L, PL 250R-L+ or PL 450R-VL+
Carte PCI
85
