Si vous utilisez l'unité centrale ESCALA PL 450T/R, PL 450T/R+ or PL 850T/R-L+, l'unité
d'extension modèle 05/95, 50/95 ou 11D/20, procédez comme suit :
a.
b.
c.
♦
Pour toutes les autres unités d'extension montées en armoire, procédez comme suit :
a.
b.
7.
Si vous installez une carte PCI sur une unité centrale autonome ou dans une unité d'extension,
effectuez les tâches suivantes :
♦
Retrait du capot d'accès du modmodèle 112/85,egrave;le ESCALA PL 250R-L, PL 250R-L+
or PL 450R-VL+, ESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+, ESCALA PL 450T/R,
PL 450T/R+ or PL 850T/R-L+, 7/10
♦
Retrait du panneau et du volet arrière de l'unité d'extension 50/95
8.
Si nécessaire, retirez la protection de l'emplacement d'extension.
9.
Si nécessaire, retirez la carte de l'emballage antistatique.
Attention : Ne touchez ni les composants, ni les connecteurs plaqués or de la carte.
10.
Placez la carte sur une surface plane antistatique en orientant les composants vers le haut.
11.
Certaines cartes PCI sont livrées par le constructeur avec une poignée bleue ou un étrier de fixation
(à l'arrière de la carte). Pour utiliser ce type de carte sur le système, vous devez retirer la poignée
bleue ou l'étrier de fixation.
12.
Tournez le taquet de verrouillage de carte A vers la gauche (voir
13.
Soulevez la languette noire B attachée au bloc de maintien de la carte et maintenez-la en position
verticale.
14.
Vérifiez que l'emplacement n'est pas occupé. Le cas échéant, retirez le panneau obturateur de la
carte. Si l'emplacement que vous souhaitez utiliser est déjà occupé, consultez les instructions
appropriées (voir
850T/R-L+, d'une unité d'extension

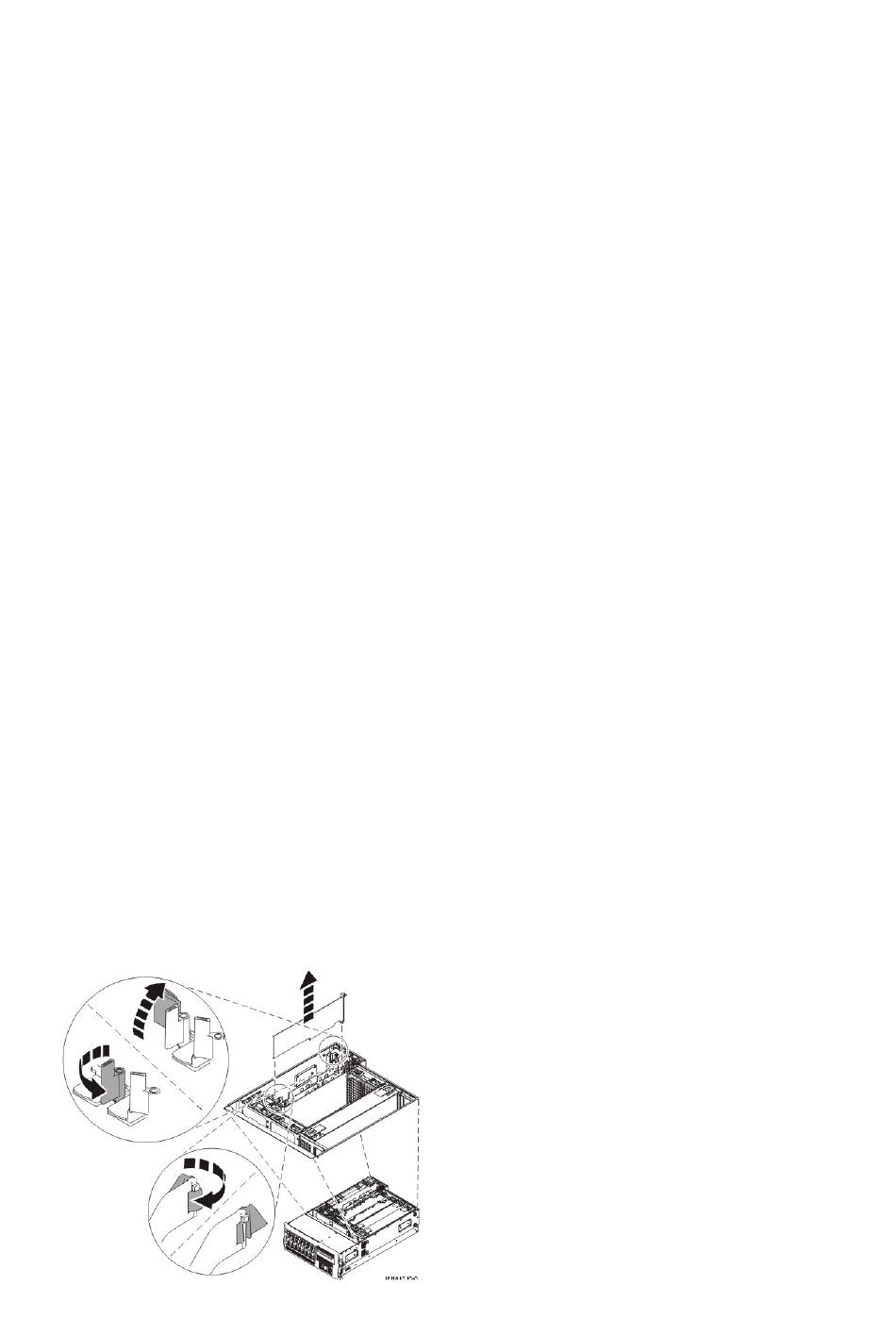

Figure 1. Retrait du panneau obturateur ou de la carte PCI d'une unité centrale montée en armoire
54
Installation de cartes PCI d'un modèle ESCALA PL 450T/R, PL 450T/R+or PL 850T/R-L+, d'une unité d'extension connectée
Ouvrez le volet avant de l'armoire.
Placez l'unité centrale ou l'unité d'extension en position de maintenance. Pour plus
d'informations, voir
Placement de l'unité centrale ou de l'unité d'extension montée en
armoire en position de
Retirez ou ouvrez le capot d'accès comme suit :
⋅
Retrait du capot d'accès du modmodèle 112/85,egrave;le ESCALA PL
250R-L, PL 250R-L+ or PL 450R-VL+, ESCALA PL 250T/R, PL 250T/R+ or
PL 450T/R-L+, ESCALA PL 450T/R, PL 450T/R+ or PL 850T/R-L+, 7/10
⋅
Ouverture du capot d'accès du modèle 05/95, 50/95 ou 11D/20
Ouvrez le volet arrière de l'armoire.
Retirez le ou les capots. Pour savoir comment retirer les capots, sélectionnez la
procédure appropriée dans la liste suivante :
⋅
Retrait du volet arrière de l'unité d'extension 50/74, 50/79 ou
étapes concernent aussi les unités d'extension 52/94, 82/94 et 91/94.
Lorsque vous avez retiré le capot, retirez la plaque d'accès à la carte PCI.
⋅
Retrait du panneau arrière de l'unité d'extension
concernent aussi le modèle 50/88.
⋅
Ouverture du capot d'accès du modèle 05/95, 50/95 ou 11D/20
Retrait de cartes PCI d'un modèle ESCALA PL 450T/R, PL 450T/R+ or PL
connectée) et revenez à cette page.
Carte PCI
maintenance.
50/94. Ces
05/88. Ces étapes
Figure 1
ou
Figure
2).
