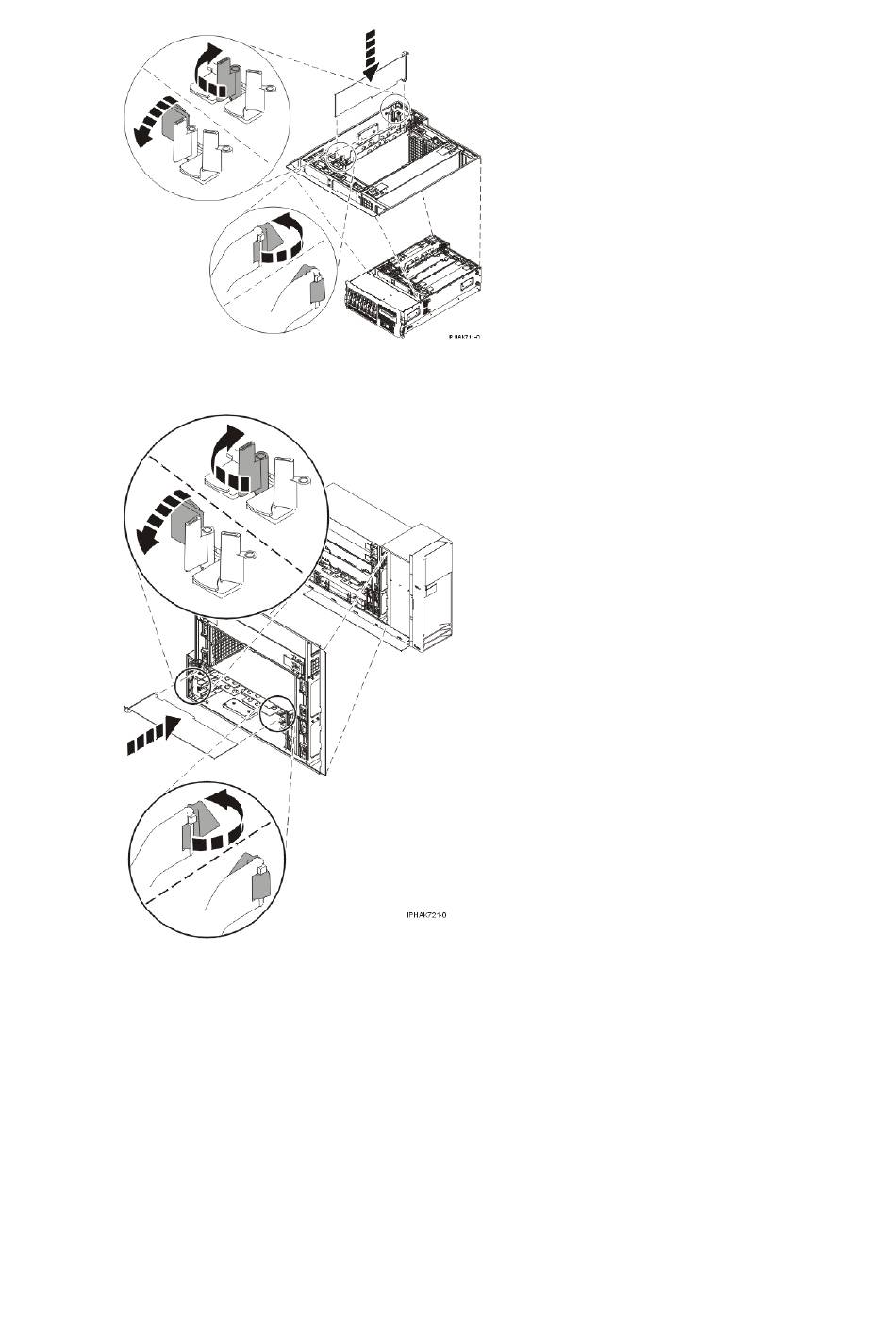

Figure 4. Remplacement de la carte PCI d'une unité centrale autonome
31.
Connectez les cordons d'interface.
32.
Appuyez sur Entrée et continuez de suivre les instructions des diagnostics du système jusqu'à ce que
vous receviez un message indiquant que le remplacement est terminé. Le message OK affiché en
regard de la zone Commande dans la partie supérieure du menu indique que le remplacement est
terminé.
33.
Appuyez sur F3 (ou ECHAP+3) pour revenir au menu Gestionnaire de cartes PCI remplaçables à
chaud.
34.
Appuyez sur F3 (ou ECHAP+3) pour revenir à la liste de sélection TACHE.
35.
Cliquez sur Consignation d'action corrective.
36.
Sélectionnez la ressource que vous venez de remplacer, appuyez sur Entrée, Validation (touche F7
ou ECHAP 7) et Entrée.
37.
Appuyez sur F3 (ou ECHAP+3) pour revenir à la liste Sélection d'une tâche.
38.
Sélectionnez Tâche de branchement à chaud et appuyez sur Entrée.
39.
Sélectionnez Gestionnaire de cartes PCI remplaçables à chaud, puis Configuration d'une unité définie
et appuyez sur Entrée.
40.
Sélectionnez l'unité que vous venez de remplacer dans la liste, puis appuyez sur Entrée. L'unité est
maintenant configurée.
41.
Appuyez sur F10 pour quitter le programme de diagnostic.
Remplacement de cartes PCI d'un modèle ESCALA PL 450T/R, PL 450T/R+ or PL 850T/R-L+, d'une unité d'extension connectée
Carte PCI
69
