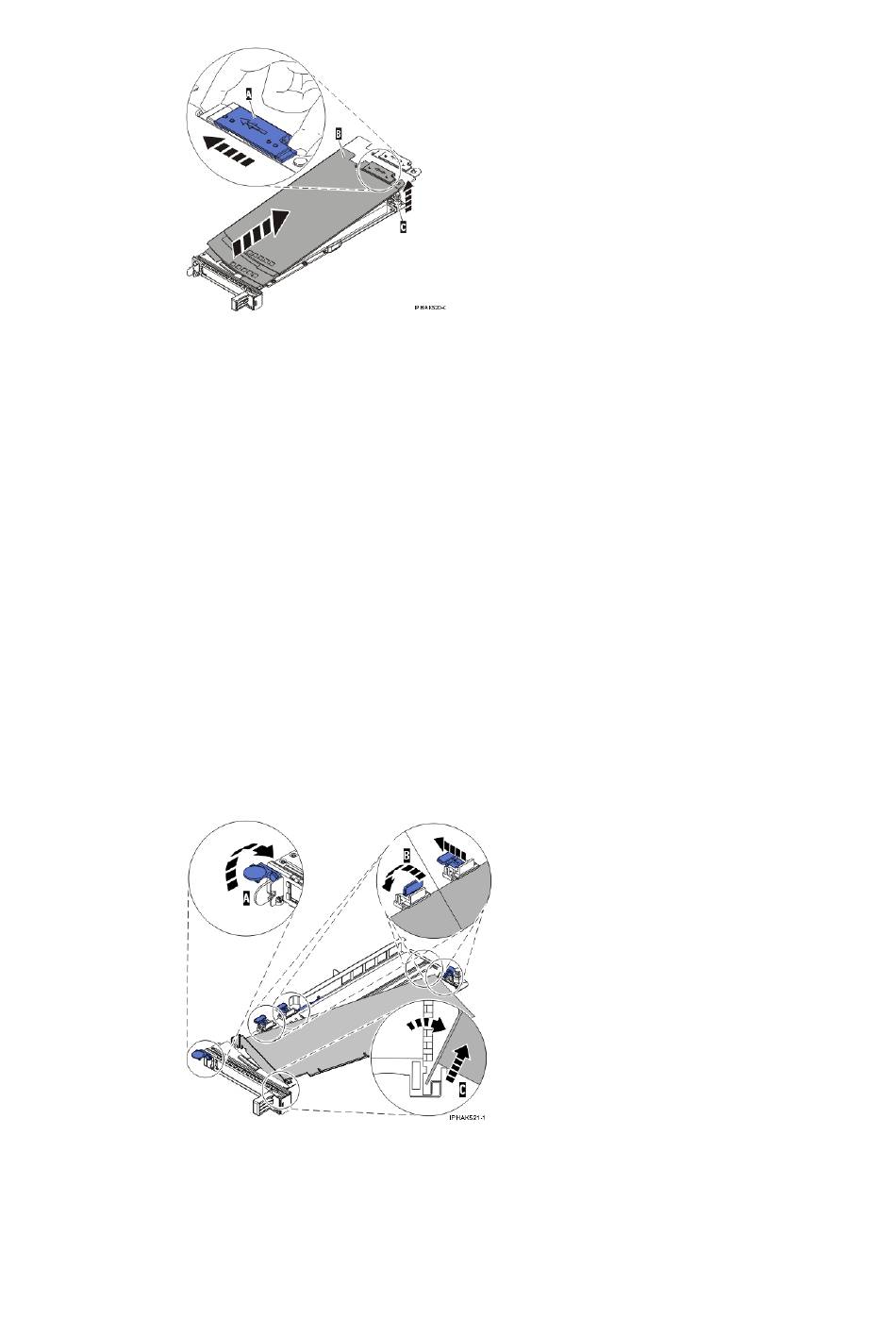

Figure 1. Retrait du couvercle de la cassette de cartes PCI
5.
Retirez la carte de la cassette :
a.
Déverrouillez les crochets de retenue de la carte en faisant tourner l'étrier de retenue A pour
le mettre en position horizontale. Pour plus d'informations, voir
Remarque :
ii.
iii.
iv.
b.
Poussez les crochets de retenue B hors de la carte.
c.
Déverrouillez le levier de blocage de la poupée C.
d.
Retirez la carte de la cassette en maintenant le bord de la carte opposé à la contre-poupée et
en faisant pivoter fermement la carte vers le bas de la cassette.
e.
Retirez la carte du bloc de retenue en la soulevant.
Figure 2. Retrait de la carte de la cassette de cartes PCI
f.
Placez la carte en lieu sûr.
Avertissement : Pour assurer le refroidissement et la ventilation du système, vous devez
installer une cassette comprenant une carte PCI ou un panneau obturateur dans
l'emplacement de carte PCI de l'unité centrale.
Cassette de cartes PCI simple largeur
i.
Le bord de la carte figurant à l'extrémité de la cassette, qui contient les poignées de
la cassette, est appelé contre-poupée.
Deux crochets de retenue figurent au dessus de la cassette, le long du bord
supérieur de la carte. Deux autres crochets de retenue figurent sur le bord de la
cassette, du côté opposé de la contre-poupée de la carte.
Si l'étrier de retenue est en position horizontale, les crochets de retenue de la carte
sont déverrouillés et peuvent glisser de la carte.
Si le crochet de retenue d'angle est utilisé, déverrouillez et faites glisser le crochet
hors de la carte.
Carte PCI
Figure
2.
115
