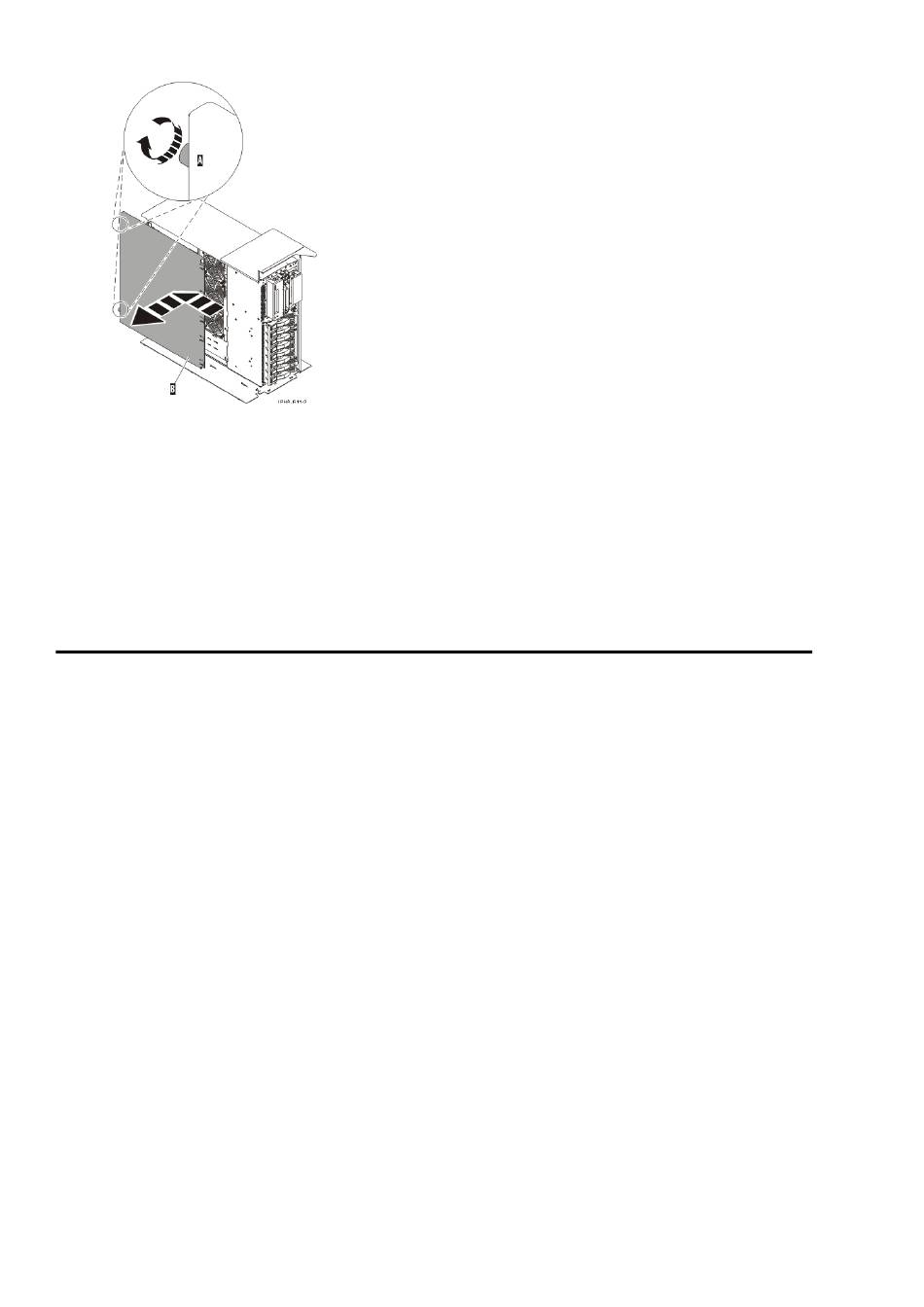

2.
Faites glisser le capot d'accès vers l'arrière de l'unité centrale. Une fois l'avant du capot dégagé du
bord avant, soulevez et retirez le capot.
Avertissement : Pour garantir un niveau de refroidissement et de ventilation approprié, installez le
capot avant de démarrer le système. Vous risquez d'endommager les composants système si vous
utilisez le système sans son capot pendant plus de 30 minutes.
Sujet parent :
Retrait du capot d'accès du modmodèle 112/85,egrave;le ESCALA PL 250R-L, PL 250R-L+ or
PL 450R-VL+, ESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+, ESCALA PL 450T/R, PL 450T/R+ or PL
850T/R-L+, 7/10
Installation du capot d'accès du modèle monté en armoire ESCALA PL
250R-VL ou ESCALA PL 450R-XS
Pour installer le capot d'accès du modèle monté en armoire ESCALA PL 250R-VL ou ESCALA PL 450R-XS,
procédez comme suit :
1.
Vérifiez que le panneau d'accès C est ouvert pendant que vous installez le capot d'accès.
2.
Placez le capot d'accès A sur le haut de l'unité centrale, à environ 25 mm de l'avant de l'unité centrale
(voir figure suivante).
3.
Tout en maintenant le capot d'accès contre l'unité centrale, faites glisser le capot vers l'avant de
l'unité centrale. Veillez à ne pas bloquer les câbles de ventilateur dans le bord avant du capot d'accès
en faisant glisser le capot.
Normalement, les taquets du capot d'accès doivent se trouver en dessous du bord supérieur et la vis
moletée doit être alignée avec le trou figurant à l'arrière de l'unité centrale.
4.
Vissez la vis moletée B figurant à l'arrière du capot.
Figure 1. Installation du capot d'accès du modèle monté en armoire ESCALA PL 250R-VL ou
L 250R-L, PL 250R-L+ orPL 450R-VL+, ESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+,ESCALA PL 450T/R, PL 450T/R+ or PL 850T/R-L+, 7/10
274
