Lorsque vous êtes invité à installer la carte dans l'emplacement :
a.
Saisissez-la avec précaution par les bords et placez-la dans les glissières de l'emplacement.
Insérez la carte complètement dans le connecteur de l'emplacement. Si vous installez une
carte pleine longueur, assurez-vous que les deux extrémités de la carte s'engagent dans les
glissières.
b.
Appuyez fermement sur la carte pour l'insérer dans le connecteur.
Attention : Lorsque vous installez une carte sur l'unité, assurez-vous que celle-ci est
complètement insérée dans son connecteur et qu'elle est correctement positionnée.
c.
Si vous installez une carte courte, passez à l'étape suivante.
Si vous remplacez ou installez une carte longue, fermez et verrouillez la plaque optique de la
carte PCI C connectée au bloc de ventilation (voir
Conseil : Pour un verrouillage correct, les fibres optiques figurant sous la plaque optique
doivent correspondre avec les trous de la plaque.
d.
Maintenez la carte. Abaissez le taquet A sur le cache de la carte PCI (voir
4). Tournez le taquet de verrouillage de carte B vers la droite pour former un angle de 45°
environ avec le taquet A.

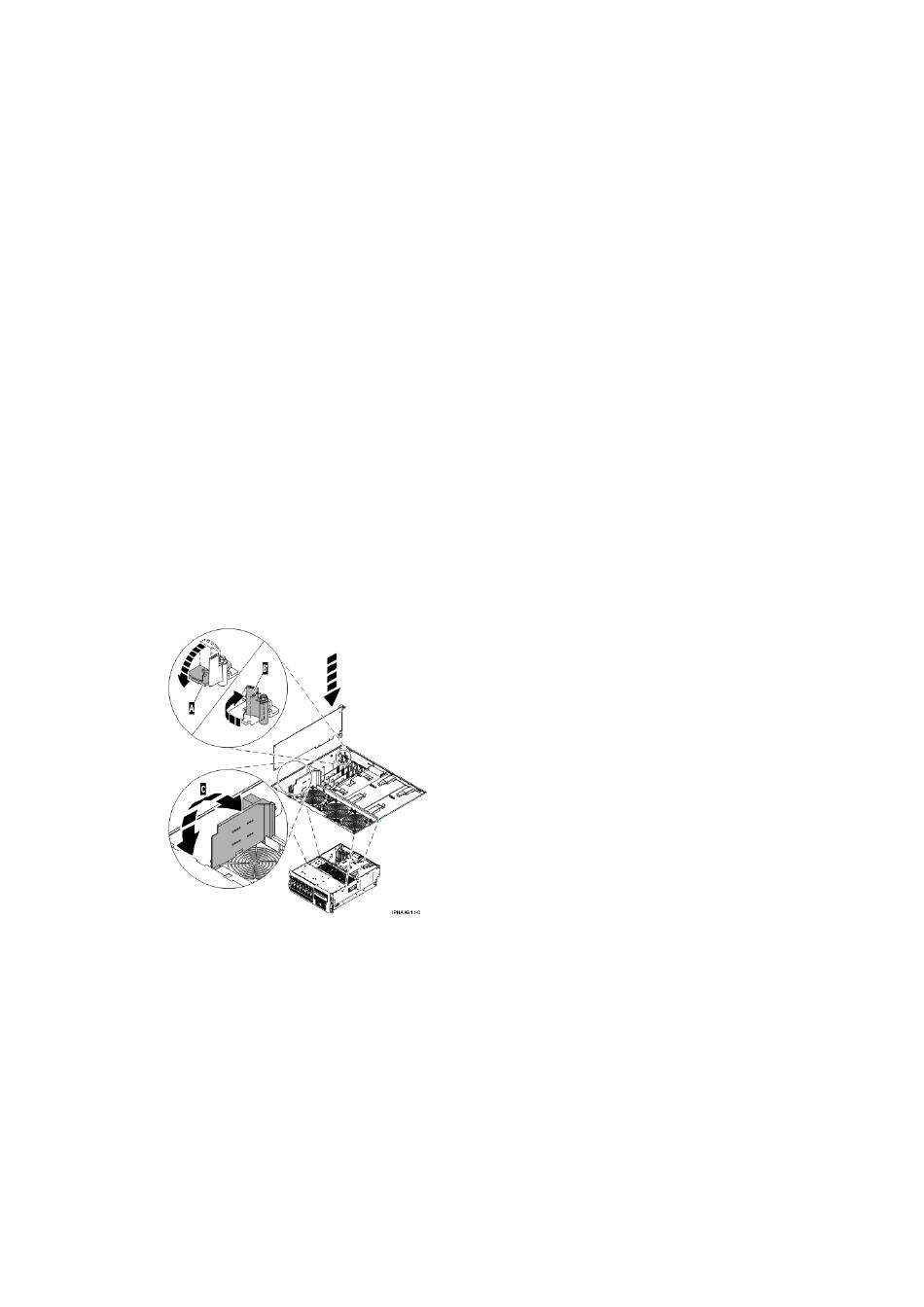

Figure 3. Remplacement de la carte PCI modèle ESCALA PL 250T/R, PL 250T/R+ or PL
450T/R-L+ sur une unité centrale montée en armoire
Figure 4. Remplacement de la carte PCI modèle ESCALA PL 250T/R, PL 250T/R+ or PL
450T/R-L+ sur une unité centrale autonome
Installation de cartes PCI d'un modmodèle 112/85,egrave;le ESCALAPL 250T/R, PL 250T/R+ or PL 450T/R-L+ ou d'une unité d'extensionconnectée
22
Carte PCI
Figure 3
ou
Figure
4).
Figure 3
ou
Figure
