9.
Retirez la cassette. Soulevez la poignée de la cassette inférieure B (voir figure suivante). Retirez la
cassette PCI C de l'unité.

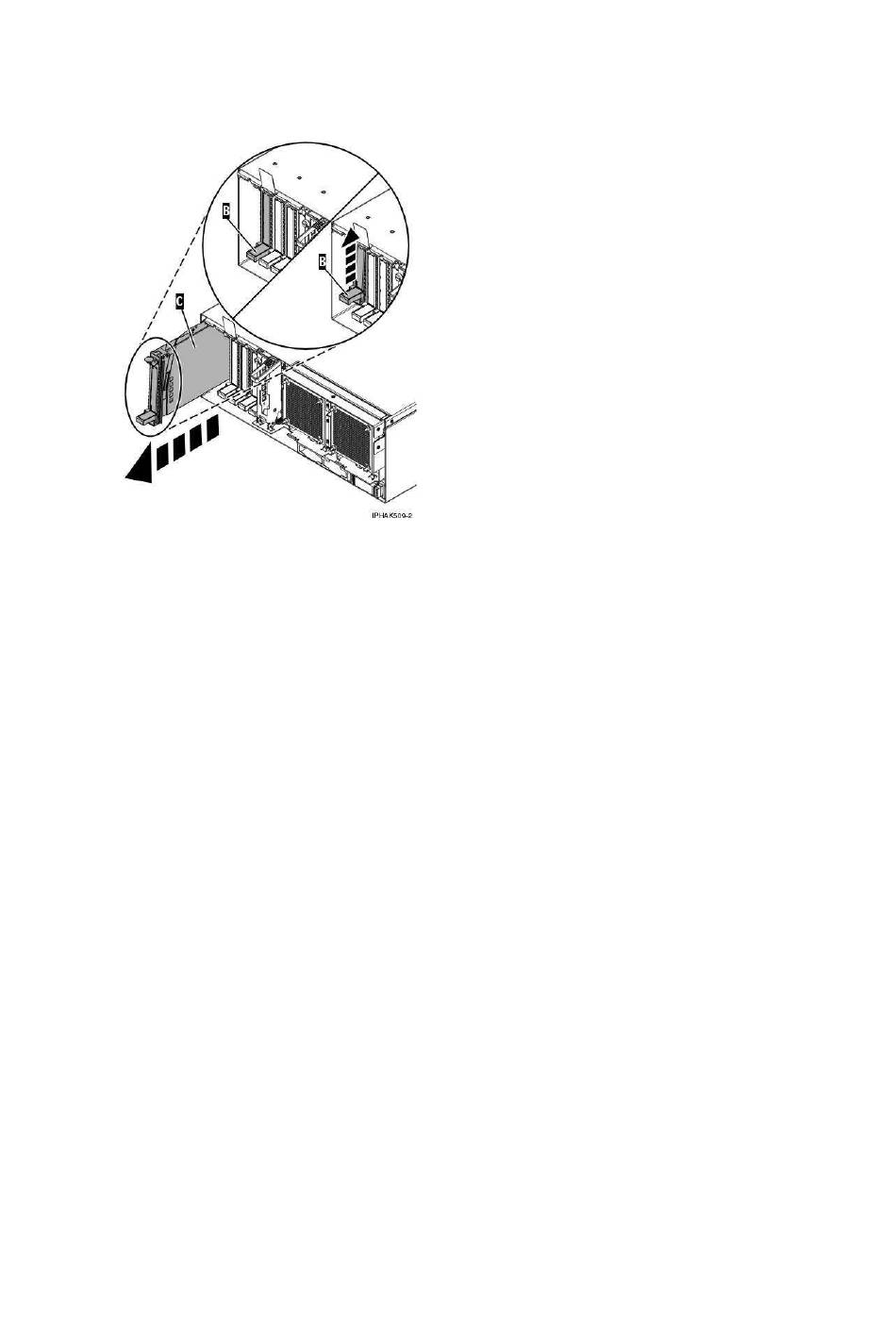

Figure 2. Retrait de la cassette de cartes PCI de l'unité centrale
10.
Installez la carte dans la cassette de cartes PCI en exécutant les procédures suivantes :
♦
Installation d'une carte dans la cassette de cartes PCI simple largeur
♦
Retrait d'une carte de la cassette de cartes PCI simple largeur
11.
Vérifiez que la poignée de la cassette inférieure est relevée contre l'étrier de retenue. Cela garantit
que la carte est installée correctement dans l'unité.
12.
Exécutez la commande drslot_chrp_pci pour pouvoir installer une carte.
Par exemple, pour installer une carte dans l'emplacement U7879.001.DQD014E-P1-C3, exécutez :
drslot_chrp_pci -a -s U7879.001.DQD014E-P1-C3
Les informations suivantes s'affichent :
L'indicateur visuel de l'emplacement PCI spécifié a reçu l'état
Identification. Appuyez sur Entrée pour continuer ou
sur la lettre x pour quitter la fenêtre.
13.
Appuyez sur Entrée.
Les informations suivantes s'affichent :
L'indicateur visuel de l'emplacement PCI spécifié a reçu l'état
Actif. Insérez la carte PCI dans l'emplacement identifié,
connectez tous les périphériques à configurer et appuyez sur Entrée
pour continuer. Tapez la lettre x pour quitter la fenêtre.
14.
Lorsque vous êtes invité à installer la carte dans l'emplacement, soulevez le blindage
électromagnétique de la carte PCI A et maintenez-le en position ouverte. Pour plus d'informations,
voir
Figure
1.
15.
Faites glisser la cassette C dans l'emplacement correspondant (voir figure suivante).
16.
Une fois la cassette complètement insérée, appuyez fermement sur la poignée de la cassette
inférieure B pour verrouiller la carte dans son connecteur.
Figure 3. Retrait de la cassette de cartes PCI de l'unité centrale
Installation d'une carte PCI placée dans une cassette
Carte PCI
95
