Pose Des Composants Hydrauliques - Toro Groundsmaster 4500-D Instructions De Montage

Procédure
Important:
Le collecteur est pré-assemblé en
prévision de l'utilisation sans l'interrupteur; cette
procédure est nécessaire si vous devez monter
l'interrupteur 4RM.
1. Déposez les 2 vannes existantes des orifices
CV1 et CV2 du collecteur.
2. Montez les pièces adéquates sur le collecteur du
diviseur de débit comme montré à la
1. Écrou de bobine
2. Bobine (12 V)
3. Vanne
3. Serrez les écrous de bobines à un couple de 6,8
à 9,5 N·m (5 à 7 pi-lb).
4. Serrez les vannes à 34 N·m (25 pi-lb).
5. Placez l'obturateur sur le nouvel orifice.
Remarque:
Vous pouvez vous débarrasser
des orifices et des vannes déposés.

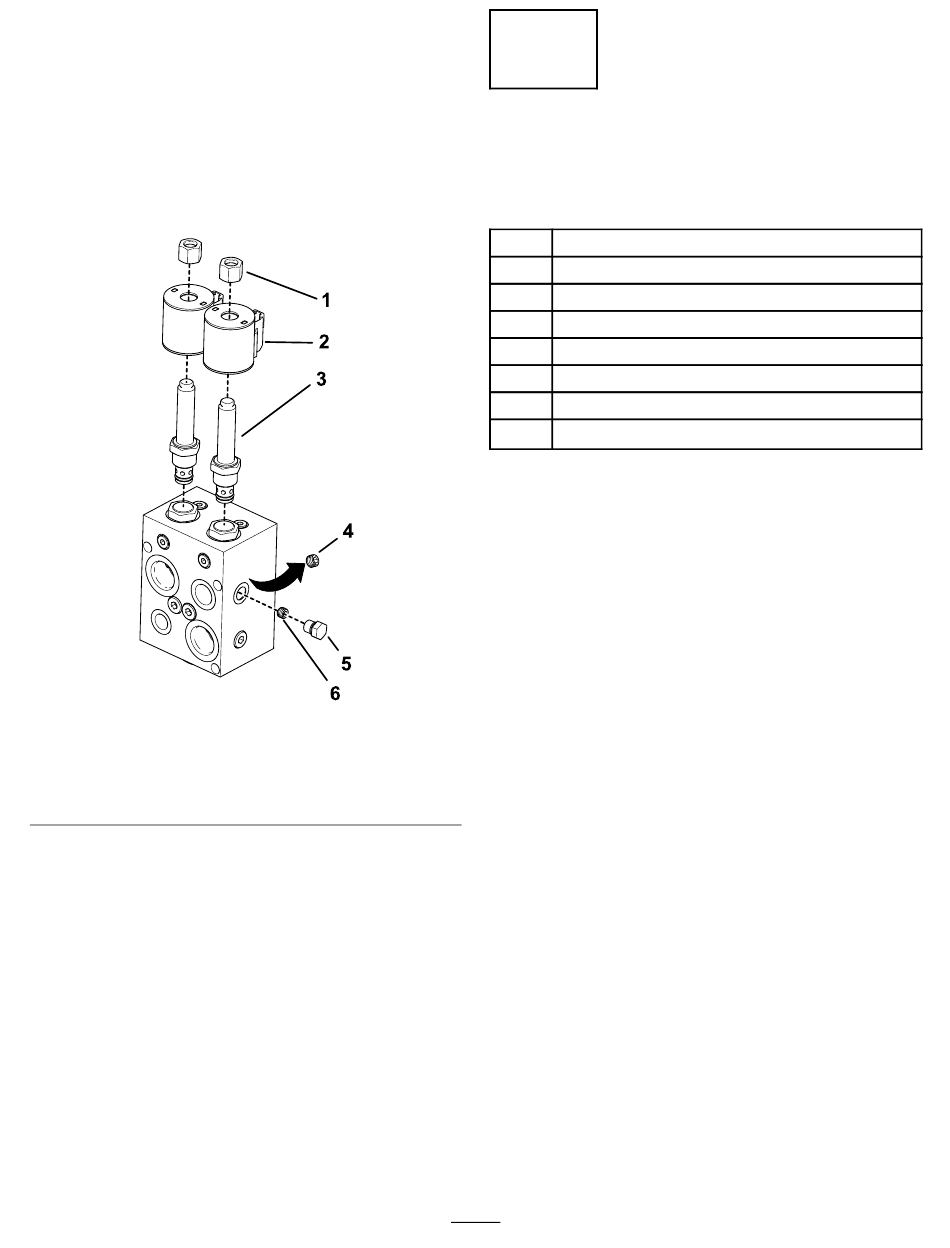

Figure
Figure 5
4. Orifice existant (retiré)
5. Obturateur
6. Nouvel orifice
4
Pose des composants
hydrauliques
Pièces nécessaires pour cette opération:
5.
1 Collecteur de diviseur de débit
1 Flexible de pression
1 Tube de collecteur
1 Tube de moteur de traction
1 Tube de diviseur
1 Flexible de réservoir
2 Boulon
2
Écrou à embase
g230515
