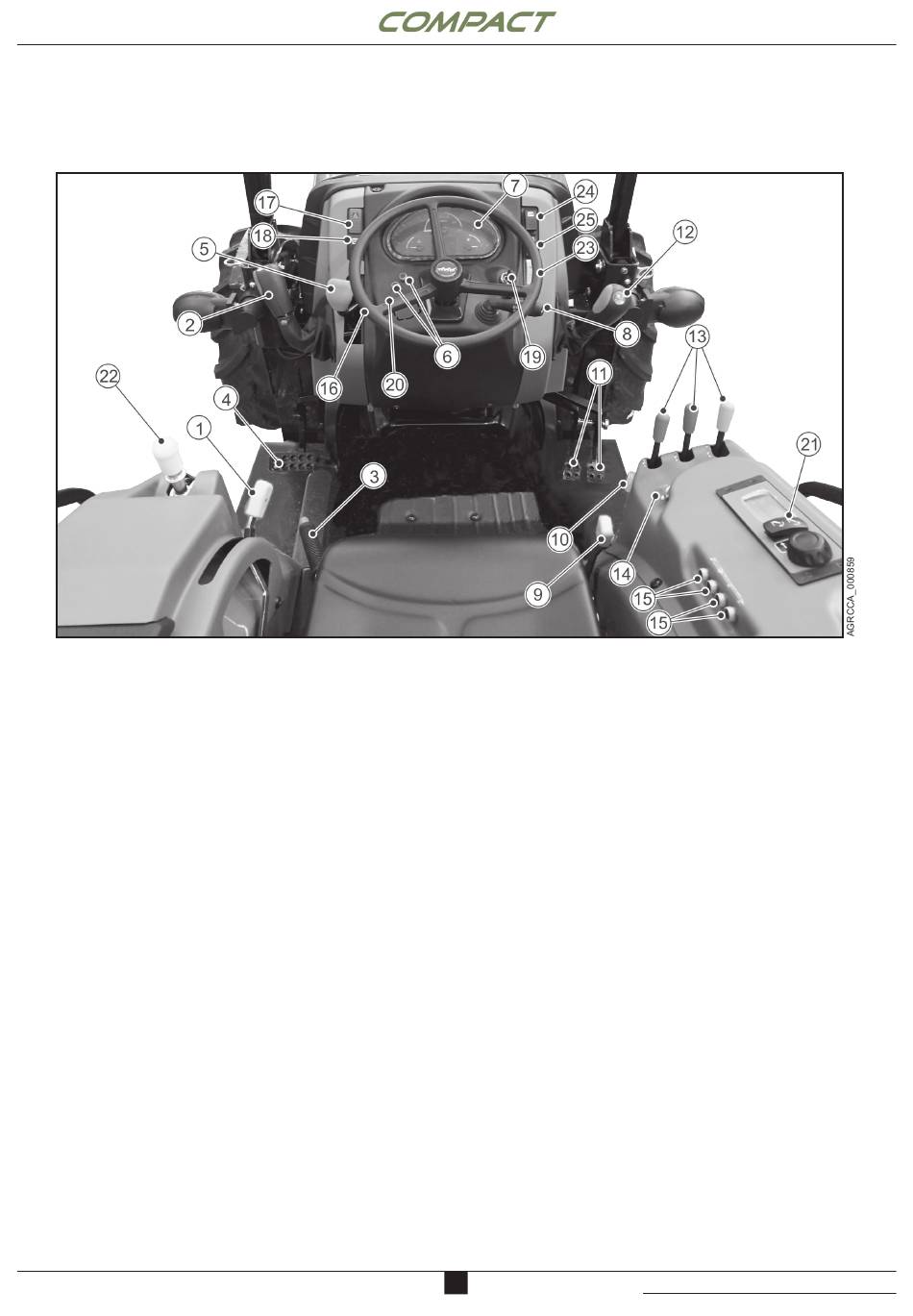

4.1 COMMANDES ET INSTRUMENTS
Version Mécanique
1. Levier de sélection du mode PdF (Indépendant ou
Synchronisé)
2. Levier commande gammes
3. Levier frein de stationnement
4. Pédale d'embrayage
5. Levier inverseur mécanique
6. Interrupteurs de programmation
7. Tableau des instruments
8. Levier multifonctions (commande feux/klaxon)
9. Levier HI-LO mécanique
10. Pédale accélérateur
11. Pédale des freins
12. Levier commande vitesses
13. Leviers commande distributeurs hydrauliques
14. Levier accélérateur à main
15. Boutons de programmation cruise control
16. Volant
17. Feux de détresse
18. Interrupteur gyrophare
19. Commutateur à clé d'allumage
20. Bouton vanne de frein remorque (si montée)
21. Console relevage électronique
22. Commande actionnement PdF arrière (version
mécanique)
23. Bouton actionnement PdF avant (si montée)
24. Interrupteur blocage différentiel
25. Interrupteur double traction
pag. 2
4.1 CONTROLS AND INSTRUMENTS
Mechanical version
1. PTO mode selector lever (Indipendent or Ground
Speed)
2. Range shift lever
3. Parking brake lever
4. Clutch pedal
5. Mechanical reverser lever
6. Programming switches
7. Instrument panel
8. Multifunctional lever (horn/lights control)
9. Mechanical HI-LO lever
10. Foot Throttle
11. Brake pedals
12. Gear shift lever
13. Hydraulic distributors control levers
14. Hand throttle control
15. Cruise control setting switches
16. Steering wheel
17. Hazard light switch
18. Beacon light switch
19. Ignition key switch
20. Trailer brake valve switch (optional)
21. Electronic lift control
22. Rear PTO engagement control (mechanical
version)
23. Front PTO engagement switch (optional)
24. Differential locking switch
25. 4-wheel drive switch
4
revision 0 date: 07/19 doc. AG525991
