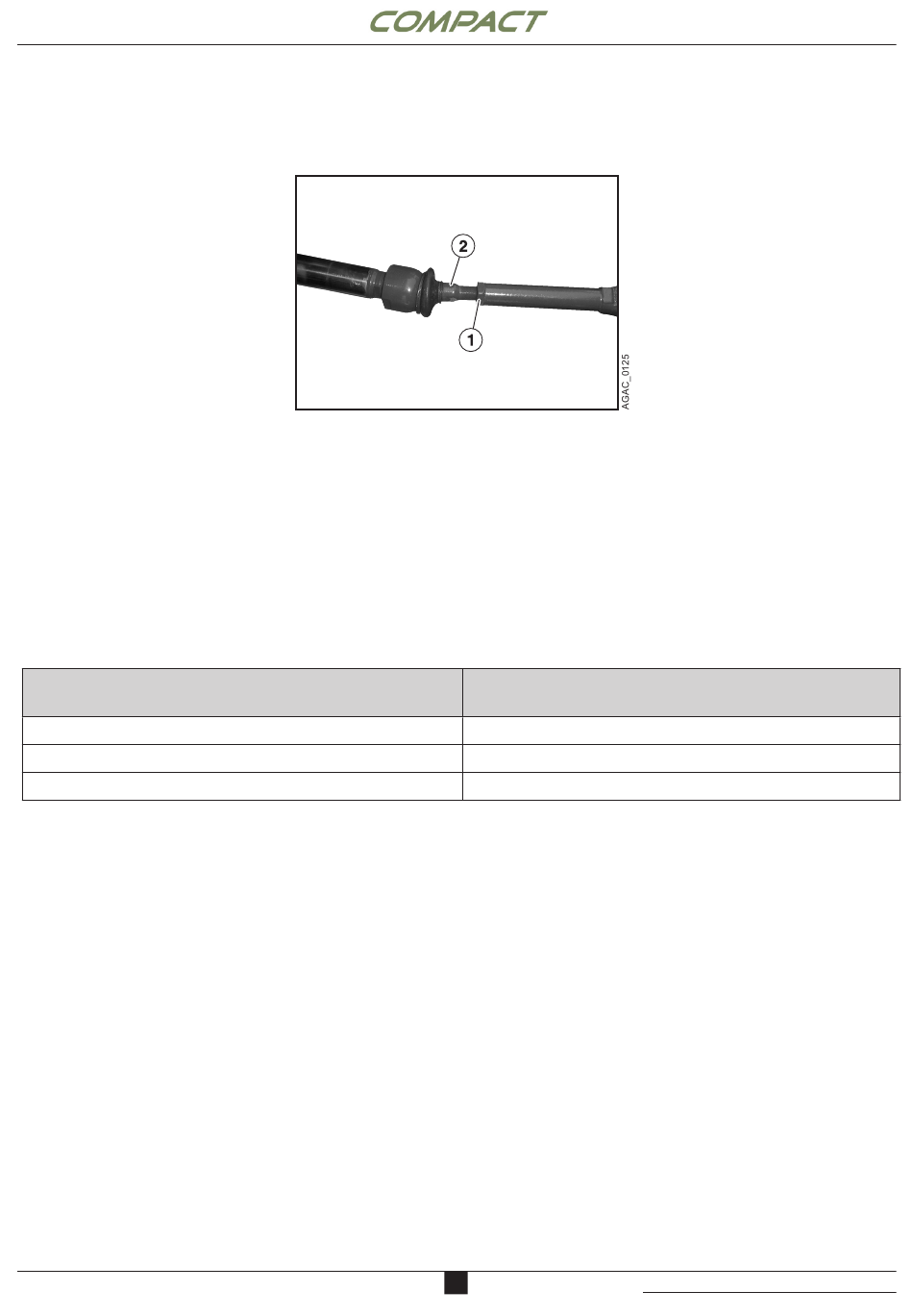

Réglage du pincement
Tracteurs avec traction avant
-
Sur les deux extrémités de la barre d'accouplement
desserrer les écrous de blocage (1).
-
Régler de la même façon les deux extrémités
en tournant la barre intérieure (2) pour allonger
ou bien pour raccourcir la barre d'accouplement
autant que nécessaire de façon à obtenir un
pincement inférieur à 2 mm (0,07 in).
Dans le tableau suivant sont indiquées des valeurs de
référence.
ROTATION DE LA BARRE D'ACCOUPLEMENT
TIE ROD ROTATION
1/8 DE TOUR / 1/8 TURN
1/4 DE TOUR / 1/4 TURN
1/2 DE TOUR / 1/2 TURN
-
Serrer les écrous de blocage (1) à 120 Nm après
le réglage.
pag. 48
Adjusting toe-in
Tractors with front-wheel drive
-
Loosen nuts (1) on both tie rod ends.
-
Adjust both ends by same amounts, rotate internal
bar (2) to make tie rod longer or shorter and
adjust the amount of toe-in. Adjust tie rods until
toe-in measurement is within correct specification:
less than 2 mm (0.07 in).
The table below specifies some reference specifications.
MODIFICATION APPROXIMATIVE DU PINCEMENT
APPROXIMATE TOE-IN MODIFICATION
4 mm (0.15 in)
8 mm (0.31 in)
16 mm (0.62 in)
-
Tighten the nuts (1) to 120 N•m after adjustment.
5
revision 0 date: 07/19 doc. AG525991
