5.40 UTILISATION DES COMMANDES DES
DISTRIBUTEURS AUXILIAIRES

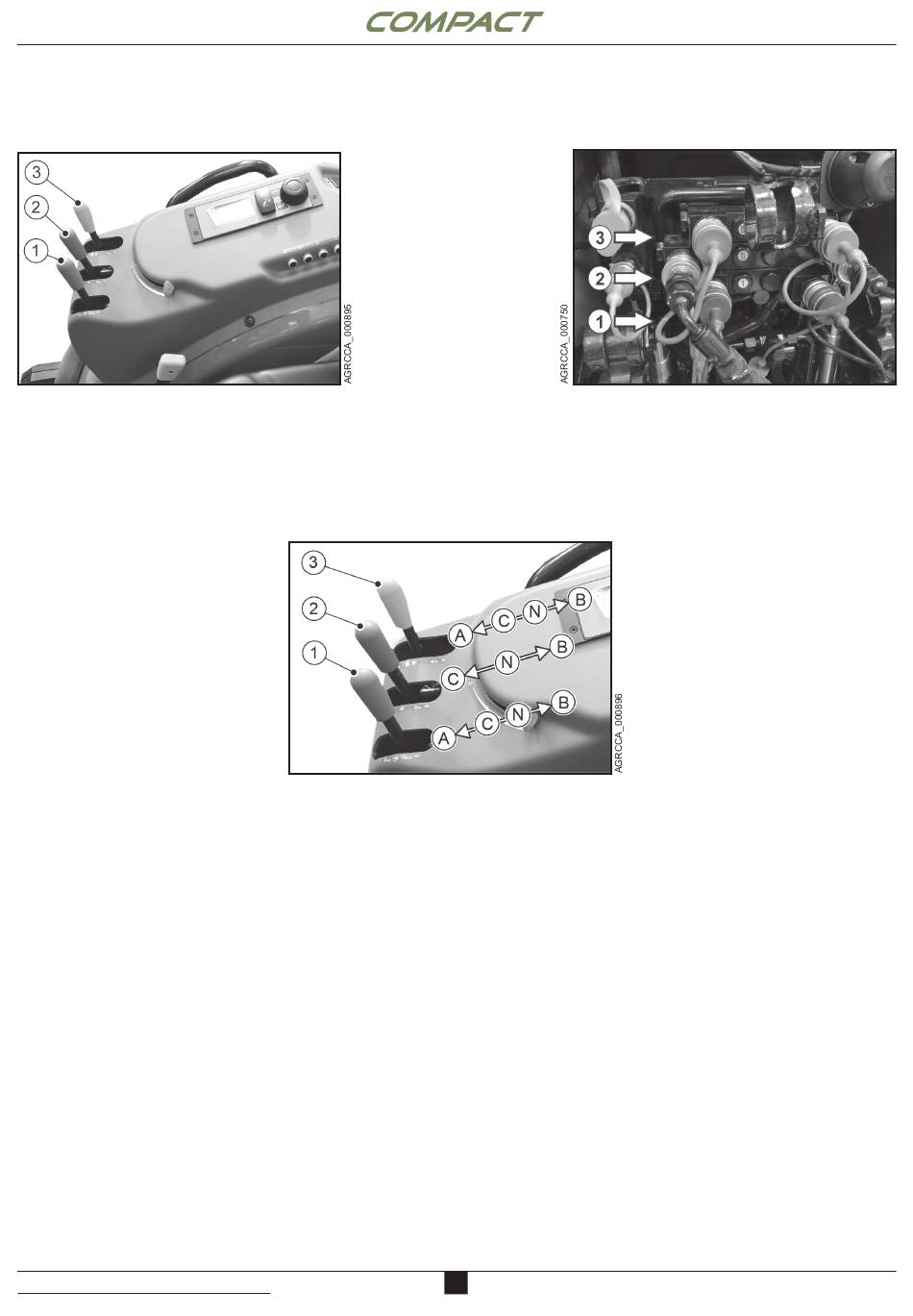

Les leviers (1), (2) et (3) de commande des distributeurs
hydrauliques arrière actionnent les raccords rapides
correspondants (1), (2) et (3). Les couleurs des leviers
de commande sont les mêmes des raccords rapides
correspondants.
Chaque levier peut avoir les positions montrées dans
la figure.
N = position de neutre
A = position flottante
B = position de retour du vérin
C = position de sortie du vérin
revision 0 date: 07/19 doc. AG525991
5.40 USING AUXILIARY DISTRIBUTORS
CONTROLS
the control levers (1), (2) and (3) of the rear hydraulic
distributors operate the respective quick couplings (1),
(2) and (3).
The colors of the control levers are the same that
identify the corresponding the rear quick couplers.
Each lever can take the positions shown in the figure:
N = neutral position
A = floating position
B = jack input position
C = jack output position
5
pag. 85
