IMPORTANT : avant de relâcher le levier (1),
contrôler visuellement que les deux pivots de
sécurité sont complètement entrés dans les trous.

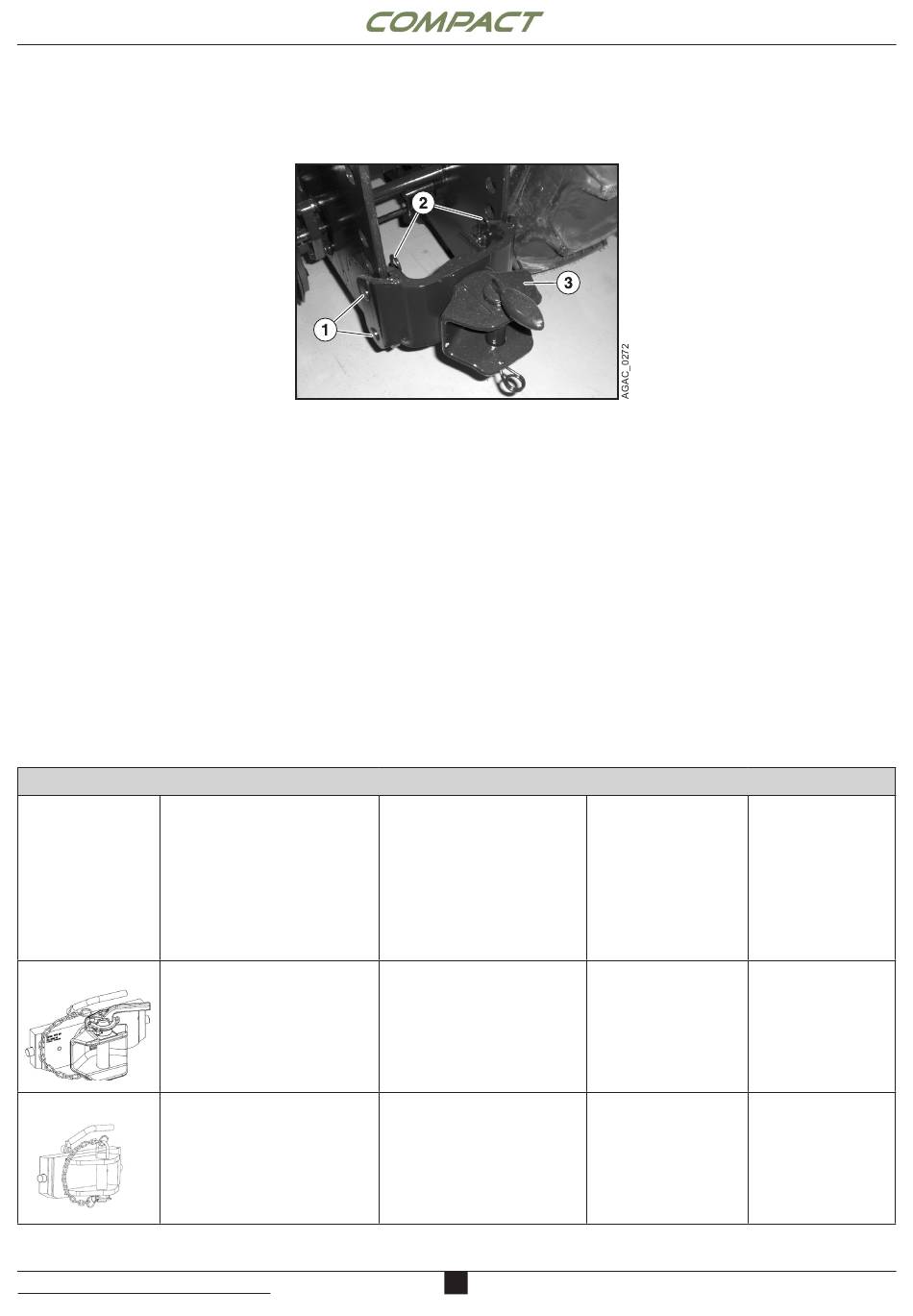

Réglage de la hauteur du crochet d'attelage
pour modèle à trous.
Pour régler la hauteur du crochet d'attelage, procéder
comme suit :
-
Enlever les goupilles (2).
-
Enlever les pivots de blocage (1)
-
Faire coulisser le crochet d'attelage (3) jusqu'à la
position souhaitée.
-
Insérer les pivots de blocage (1)
-
Insérer les goupilles (2).
Les charges maximales verticales statiques et celles
admises sur les crochets d'attelage sont indiquées
dans le tableau suivant.
5.36 CAPACITÉ DE CHARGE MAXIMUM DES
CROCHETS D'ATTELAGE
CAPACITÉ DE CHARGE MAXIMUM DES CROCHETS D'ATTELAGE / HITCH MAXIMUM LOADING CAPACITY
IMAGES /
PICTURES
Clevis type mechanical
coupling CBM GTF30023D
No-swivel clevis coupling
X 244 SL-E/xx Category x
revision 0 date: 07/19 doc. AG525991
TYPE / TYPE
COUPLING POINT
CBM
IMPORTANT: Before releasing lever (1), ensure
that both safety pins are fully engaged in their
holes.
Adjusting hitch height for slotted model.
Set hitch height a follows:
-
Remove clips (2)
-
Remove locking pins (1)
-
Let hitch (3) slide to desired position.
-
Fit locking pins (1)
-
Fit clips (2)
Maximum static vertical loads and hitch allowed load
are indicated below.
5.36 HITCH MAXIMUM LOADING CAPACITY
CHARGE VERTICALE
ADMISSIBLE AU
POINT D'ATTELAGE
(1)
ALLOWED VERTICAL
LOAD ON THE
(kg)
(1)
1800
1500
5
CHARGE
VERTICALE
/
ADMISSIBLE
/ ALLOWED
(1)
VERTICAL LOAD
(kN)
(1)
60
-
CHARGE
MAXIMALE
REMORQUABLE
/ MAX.
(2)(3)
TOWABLE LOAD
(kg)
(2)(3)
-
6000
pag. 55
