Description des paramètres
1-90 Protect. thermique mot.
Option: Fonction:
Intégrer une thermistance (capteur PTC)
dans le moteur pour une protection des
bobines.
[3] ETR Avertis. 1 Calcule la charge lorsque le process 1 est
actif et active un avertissement sur
l'affichage quand le moteur est en surcharge.
Programmer un signal d'avertissement via
l'une des sorties digitales.
[4] ETR Alarme Calcule la charge lorsque le process 1 est
actif et arrête le variateur de fréquence
(déclenchement) quand le moteur est en
surcharge. Programmer un signal d'avertis-
sement via l'une des sorties digitales. Le
signal apparaît en cas d'avertissement et si
le variateur se déclenche (avertissement
thermique).
[5] ETR Avertis. 2
[6] ETR Alarme
[7] ETR Avertis. 3
[8] ETR Alarme
[9] ETR Avertis. 4
[10] ETR Alarme
[20] ATEX ETR Active la fonction de surveillance thermique
des moteurs Ex-e pour ATEX. Active
paramétre 1-94 ATEX ETR cur.lim. speed
reduction, paramétre 1-98 ATEX ETR interpol.
points freq. et paramétre 1-99 ATEX ETR
interpol points current.
[21] Advanced
ETR
AVIS!
Si [20] ATEX ETR est sélectionné, observer strictement les
instructions décrites dans le chapitre consacré à ce point
du Manuel de configuration du VLT
les instructions fournies par le fabricant du moteur.
AVIS!
Si [20] ATEX ETR est sélectionné, le par.
paramétre 4-18 Limite courant doit être réglé sur 150 %.
MG33MH04
Guide de programmation
®
AutomationDrive et
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.

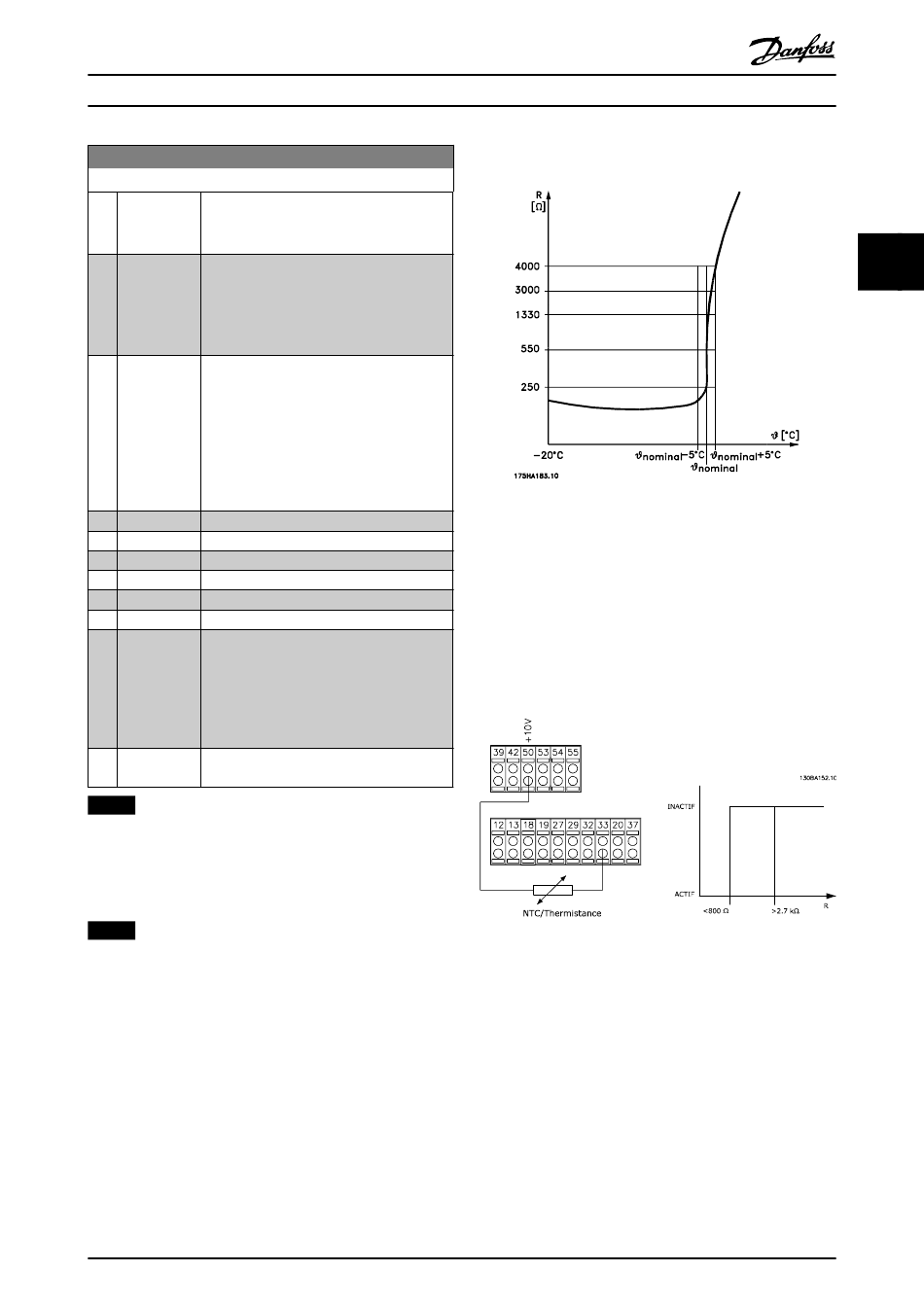

3.3.11.1 Connexion de la thermistance PTC
Illustration 3.12 Profil PTC
utilisation d'une entrée digitale et du 10 V comme alimen-
tation :
Exemple : Le variateur de fréquence disjoncte lorsque la
température du moteur est trop élevée.
Configuration des paramètres :
Régler le par. paramétre 1-90 Protect. thermique mot. sur [2]
Arrêt thermistance.
Régler le par. paramétre 1-93 Source Thermistance sur [6]
Entrée digitale.
Illustration 3.13 Connexion de la thermistance PTC - entrée
digitale
utilisation d'une entrée analogique et du 10 V comme
alimentation :
Exemple : Le variateur de fréquence disjoncte lorsque la
température du moteur est trop élevée.
Configuration des paramètres :
Régler le par. paramétre 1-90 Protect. thermique mot. sur [2]
Arrêt thermistance.
Régler le par. paramétre 1-93 Source Thermistance sur [2]
Entrée ANA 54.
