Programmation
[Cancel]
Annule la dernière modification ou commande tant que
l'affichage n'a pas été modifié.
[Info]
Fournit des informations au sujet d'une commande, d'un
paramètre ou d'une fonction dans n'importe quelle fenêtre
de visualisation. [Info] fournit des informations détaillées
dès que l'on a besoin d'aide.
Pour quitter le mode info, appuyer sur la touche [Info],
[Back] ou [Cancel].

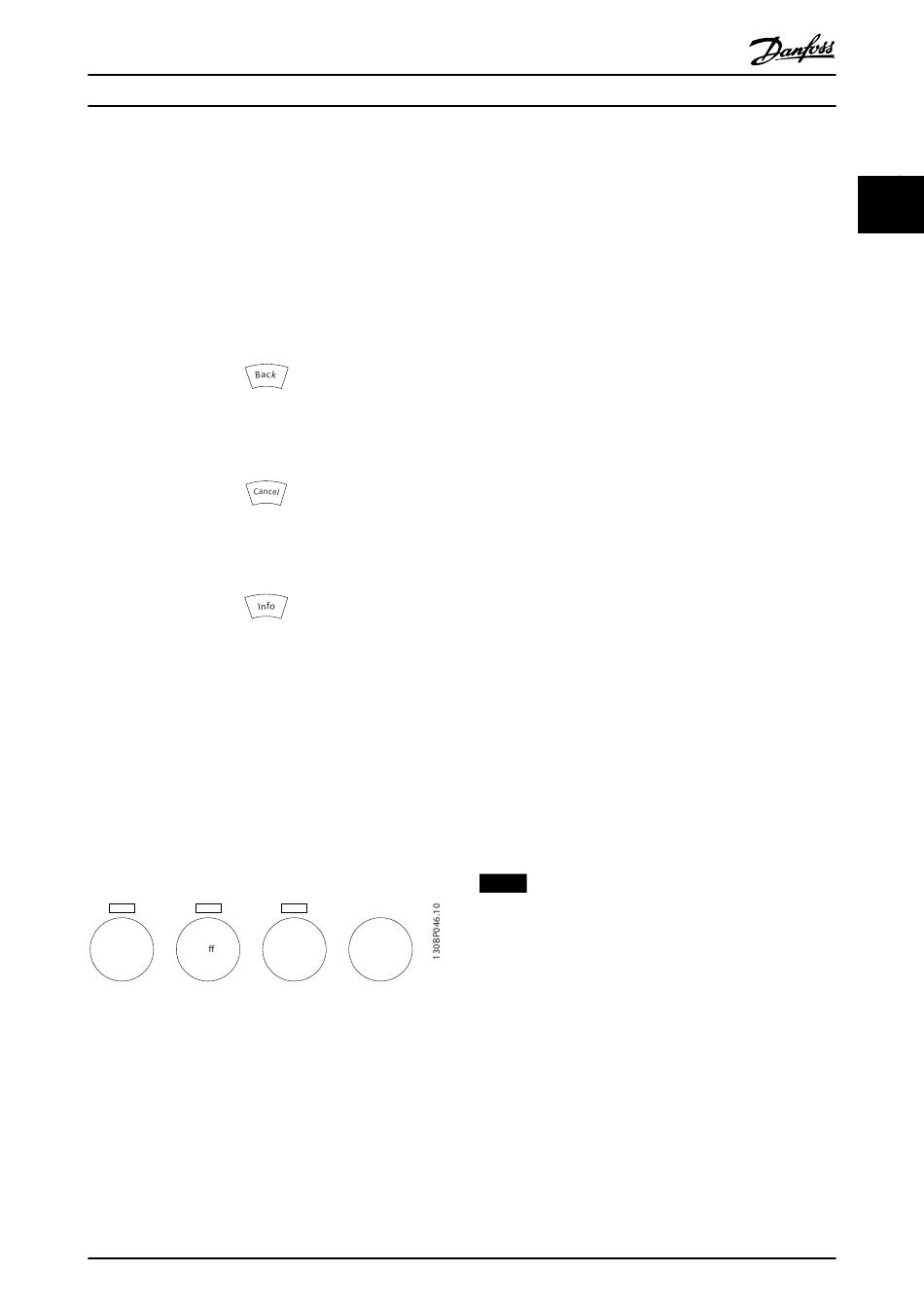

Illustration 2.5 Back
Illustration 2.6 Cancel
Illustration 2.7 Info
Touches de navigation
Utiliser ces quatre touches pour faire défiler les différents
choix disponibles dans [Quick Menu], [Main Menu] et
[Alarm Log]. Utiliser les touches pour déplacer le curseur.
[OK]
Sert à choisir un paramètre indiqué par le curseur ou à
valider la modification d'un paramètre.
Touches de commande locale
Les touches de commande locale se trouvent en bas du
LCP.
Hand
O
on
Illustration 2.8 Touches de commande locale
MG33MH04
Guide de programmation
Auto
Reset
on
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.
[Hand On]
Permet de commander le variateur de fréquence via le
LCP. [Hand On] démarre aussi le moteur. Il est maintenant
possible d'introduire les données de vitesse du moteur à
l'aide des touches fléchées. La touche peut être
sélectionnée en tant que [1] Activé ou [0] Désactivé via le
par. 0-40 Touche [Hand on] sur LCP.
Les signaux d'arrêt externes activés à l'aide de signaux de
commande ou d'un bus série annulent un ordre de
"démarrage" donné via le LCP.
Les signaux de commande suivants restent toujours actifs
lorsque [Hand on] est activé :
•
[Hand on] - [Off] - [Auto On]
•
Reset
•
Arrêt roue libre
•
Inversion
•
Sélect.proc.bit 0-Sélect.proc.bit 1
•
Ordre d'arrêt de la communication série
•
Arrêt rapide
•
Freinage par injection de courant continu
[Off]
Arrête le moteur connecté. La touche peut être
sélectionnée en tant que [1] Activé ou [0] Désactivé via le
par. paramétre 0-41 Touche [Off] sur LCP. Si aucune fonction
d'arrêt externe n'est sélectionnée et que la touche [Off] est
inactive, le moteur peut être arrêté en coupant l'alimen-
tation.
[Auto On]
Permet de contrôler le variateur de fréquence à partir des
bornes de commande et/ou de la communication série.
Lorsqu'un signal de démarrage est appliqué sur les bornes
de commande et/ou sur le bus, le variateur de fréquence
démarre. La touche peut être sélectionnée en tant que [1]
Activé ou [0] Désactivé via le par. paramétre 0-42 Touche
[Auto on] sur LCP.
AVIS!
Un signal HAND-OFF-AUTO actif via les entrées digitales
a une priorité supérieure aux touches de commande
[Hand On] – [Auto On].
[Reset]
Est utilisé après une alarme (arrêt) pour réinitialiser le
variateur de fréquence. Cette touche peut être
sélectionnée en tant qu'Activé [1] ou Désactivé [0] via le
par. paramétre 0-43 Touche [Reset] sur LCP.
Pour établir un raccourci de paramètre, appuyer sur la
touche [Main Menu] pendant 3 secondes. Ce raccourci
permet d'accéder directement à n'importe quel paramètre.
2 2
