Description des paramètres
5-56 F.haute born.33
Range: Fonction:
100 Hz [0 - 110000 Entrer la fréquence haute corres-
*
Hz] pondant à la vitesse de l'arbre moteur
élevée (c.-à-d. la valeur de référence
haute) au par. 5-58 Val.ret./Réf.haut.born.
33.
5-57 Val.ret./Réf.bas.born.33
Range: Fonction:
0 [-999999.999 - Entrer la valeur de réf. basse [tr/min]
*
999999.999 ] pour la vit. de l'arbre moteur. C'est
également la valeur du signal de retour
basse, voir aussi le par. 5-52 Val.ret./
Réf.bas.born.29.
5-58 Val.ret./Réf.haut.born.33
Range:
Size [-999999.999 -
related 999999.999
*
ReferenceFeed-
backUnit]
5-59 Tps filtre pulses/33
Range: Fonction:
100 [1 - 1000 Entrer la constante du temps du filtre
ms ms] d'impulsions. Le filtre passe-bas atténue les
*
oscillations du signal de retour provenant
de la commande et en réduit l'influence.
Cela présente un avantage en cas de forte
perturbation du signal.
3.7.6 5-6* Sorties impulsions
AVIS!
Ces paramètres ne peuvent pas être réglés lorsque le
moteur est en marche.
Ces paramètres servent à configurer des sorties
d'impulsions avec leurs fonctions et leurs mises à l'échelle.
Les bornes 27 et 29 sont respectivement attribuées à une
sortie d'impulsion via les par. paramétre 5-01 Mode born.27
et paramétre 5-02 Mode born.29.
MG33MH04
Guide de programmation
Fonction:
Entrer la valeur de réf. haute [tr/
min] pour la vit. de l'arbre
moteur. Voir aussi
paramétre 5-53 Val.ret./
Réf.haut.born.29.
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.

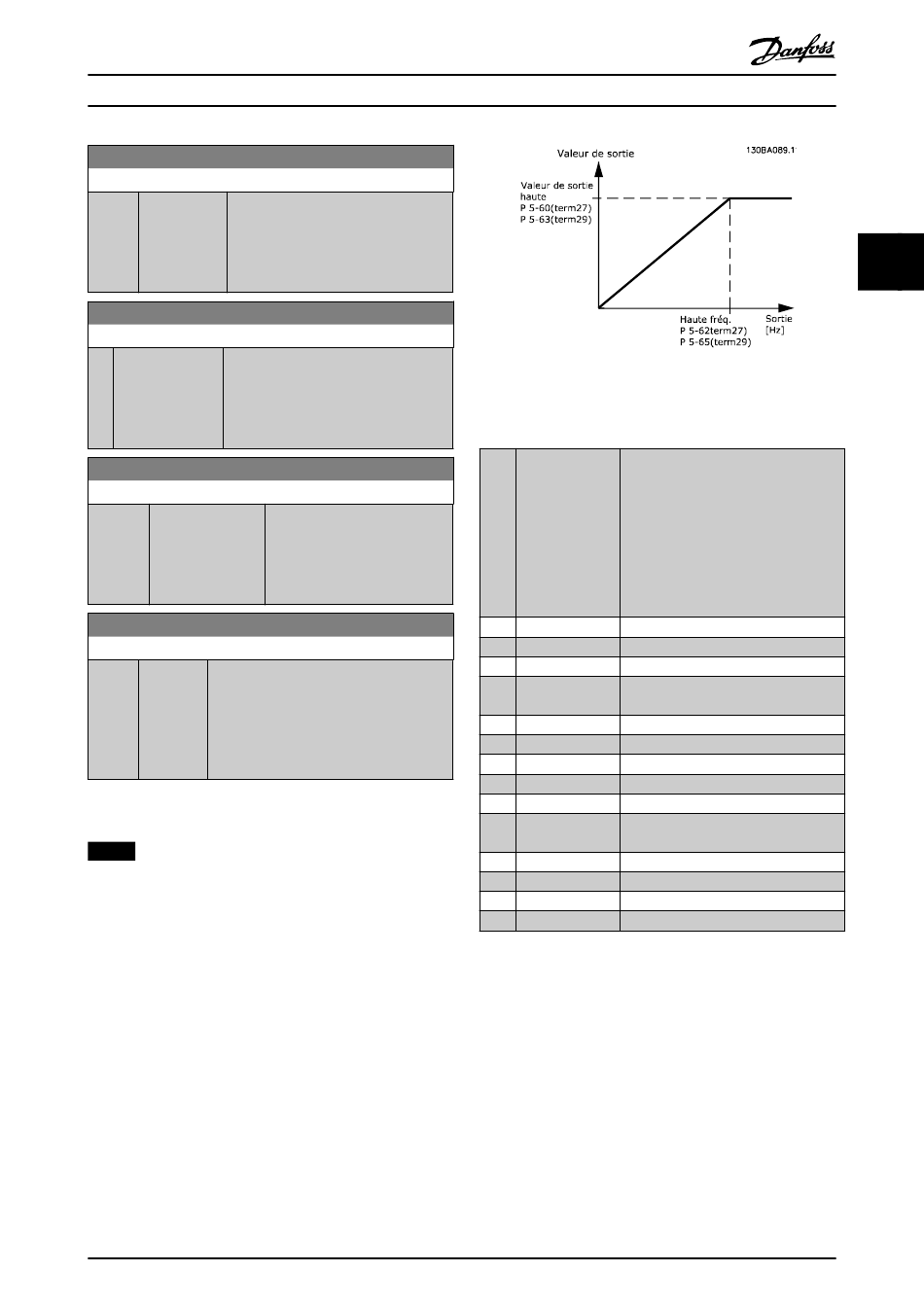

Illustration 3.38 Configuration des sorties impulsions
Options d'affichage des variables de sortie :
Paramètres de configuration de la mise
à l'échelle et des fonctions de sortie
des sorties impulsionnelles. Les sorties
d'impulsions sont désignées pour la
borne 27 ou 29. Sélectionner la borne
27 comme une sortie au par.
paramétre 5-01 Mode born.27 et la
borne 29 comme une sortie au par.
paramétre 5-02 Mode born.29.
[0] Inactif
[45] Ctrl bus
[48] Ctrl bus, tempo.
[51] Contrôle par
MCO
[100] Fréquence sortie
[101] Référence
[102] Retour
[103] Courant moteur
[104] Couple rel./limit
[105] Couple rel./
Evaluer
[106] Puissance
[107] Vitesse
[108] Couple
[109] Fréq. sortie max.
3 3
