Introduction
Dans ce cas, il peut être nécessaire de rompre le blindage
ou d'insérer un condensateur de 100 nF entre le blindage
et le châssis.
Les entrées et sorties digitales et analogiques doivent être
connectées séparément aux entrées communes du
variateur de fréquence (borne 20, 55, 39) afin d'éviter que
les courants de terre des deux groupes n'affectent d'autres
groupes. Par exemple, la commutation sur l'entrée digitale
peut troubler le signal d'entrée analogique.

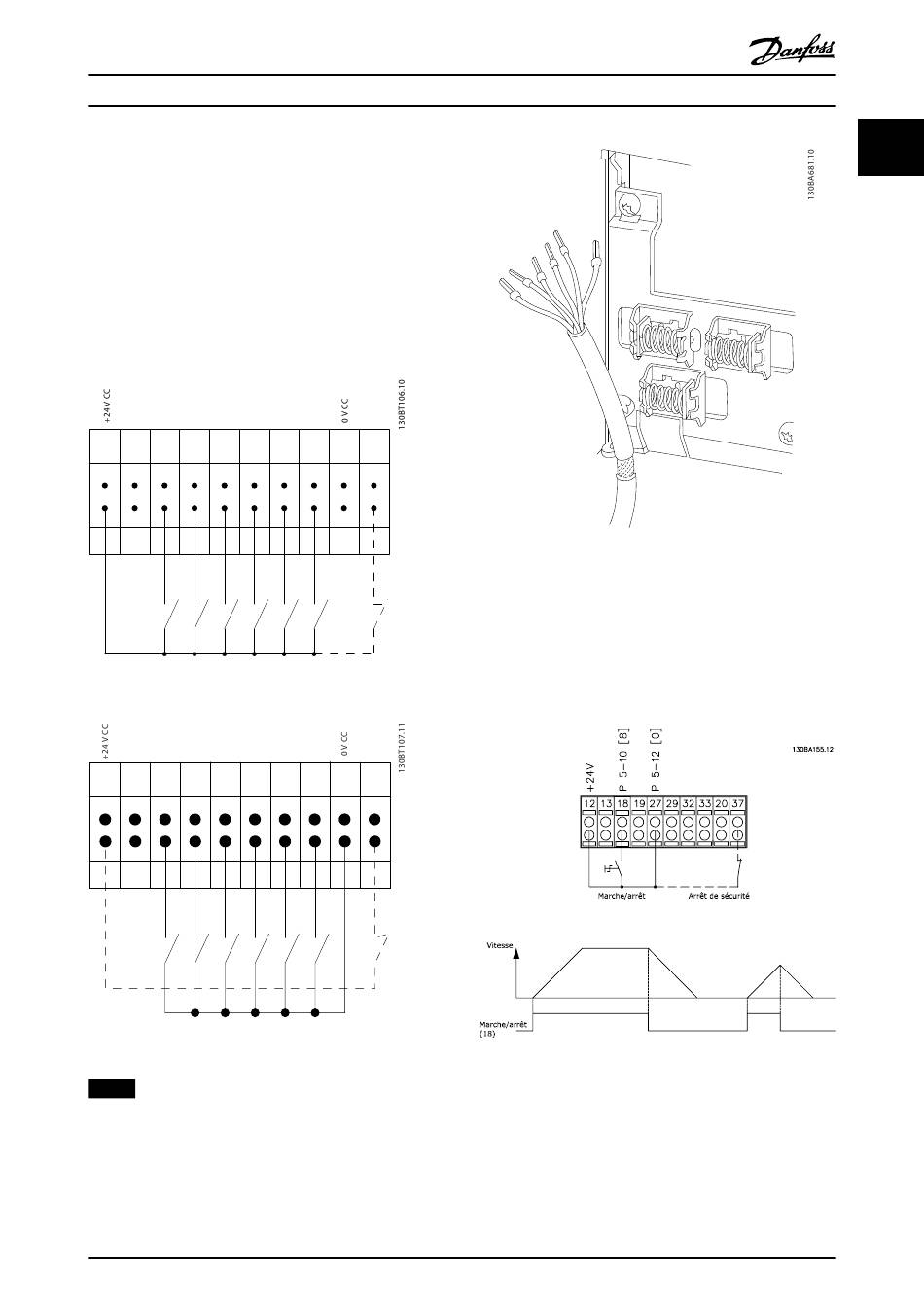

Polarité d'entrée des bornes de commande
PNP (source)
Câblage entrée digitale
12 13 18 19 27 29
Illustration 1.3 PNP (source)
NPN (dissipateur)
Câblage entrée digitale
12 13 18 19 27 29
Illustration 1.4 NPN (dissipateur)
AVIS!
Les câbles de commande doivent être blindés/armés.
Voir le chapitre Mise à la terre des câbles de commande
blindés du Manuel de configuration pour la terminaison
correcte des câbles de commande.
MG33MH04
Guide de programmation
32 33 20 37
32 33 20 37
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.
Illustration 1.5 Mise à la terre des câbles de commande
blindés/armés
1.6.2 Marche/arrêt
Borne 18 = 5-10 E.digit.born.18 [8] Démarrage
Borne 27 = 5-12 E.digit.born.27 [0] Inactif (Défaut Lâchage)
Borne 37 = absence sûre du couple (si disponible)
Illustration 1.6 Marche/arrêt
