Description des paramètres
Remarque :
•
Réaliser l'AMA moteur froid afin d'obtenir la
meilleure adaptation du variateur de fréquence.
•
L'AMA ne peut pas être réalisée lorsque le
moteur fonctionne.
•
L'AMA ne peut être effectuée sur des moteurs à
magnétisation permanente.
AVIS!
Il est important de régler correctement le groupe de
paramètres 1-2* Données moteur, étant donné que ces
derniers font partie de l'algorithme de l'AMA. Une AMA
doit être effectuée pour obtenir un rendement
dynamique du moteur optimal. Elle peut, selon le
rendement du moteur, durer jusqu'à 10 minutes.
AVIS!
Éviter de générer un couple extérieur pendant l'AMA.
AVIS!
Si l'un des réglages du groupe de par. 1-2* Données
moteur est modifié, les paramètres avancés du moteur
paramétre 1-30 Résistance stator (Rs) à
paramétre 1-39 Pôles moteur reviennent à leur réglage
par défaut.
AVIS!
L'AMA fonctionne sans problème sur 1 taille de moteur
inférieure, généralement sur 2 tailles de moteur
inférieures, rarement sur 3 tailles en dessous et jamais
sur 4 tailles inférieures. Toujours avoir à l'esprit que la
précision des données moteur mesurées est moindre
lorsque l'on utilise des moteurs plus petits que la taille
nominale du variateur de fréquence.
3.3.5 1-3* Données av. moteur
Paramètres pour les données avancées du moteur. Vérifier
que les données du moteur aux par.
paramétre 1-30 Résistance stator (Rs) à paramétre 1-39 Pôles
moteur correspondent au moteur. Les réglages par défaut
sont basés sur des valeurs de moteurs standard. Si les
paramètres moteur sont mal configurés, le système
pourrait connaître des dysfonctionnements. Si les données
moteur sont inconnues, il est conseillé de réaliser une AMA
(adaptation automatique au moteur). Voir le par.
paramétre 1-29 Adaptation auto. au moteur (AMA).
Les groupes de paramètres 1-3* et 1-4* ne peuvent pas
être ajustés lorsque le moteur est en marche.
MG33MH04
Guide de programmation
AVIS!
Une manière simple de vérifier la somme des valeurs X1
+ Xh consiste à diviser la tension du moteur phase à
phase par la racine carrée de 3 puis à diviser cette valeur
par le courant sans charge. [VL-L/√(3)]/I
l'Illustration 3.6. Ces valeurs sont importantes pour
magnétiser correctement le moteur. Pour les moteurs
avec de nombreux pôles, il est vivement conseillé
d'effectuer cette vérification.
P 1-30
I
1 R
s
U
1

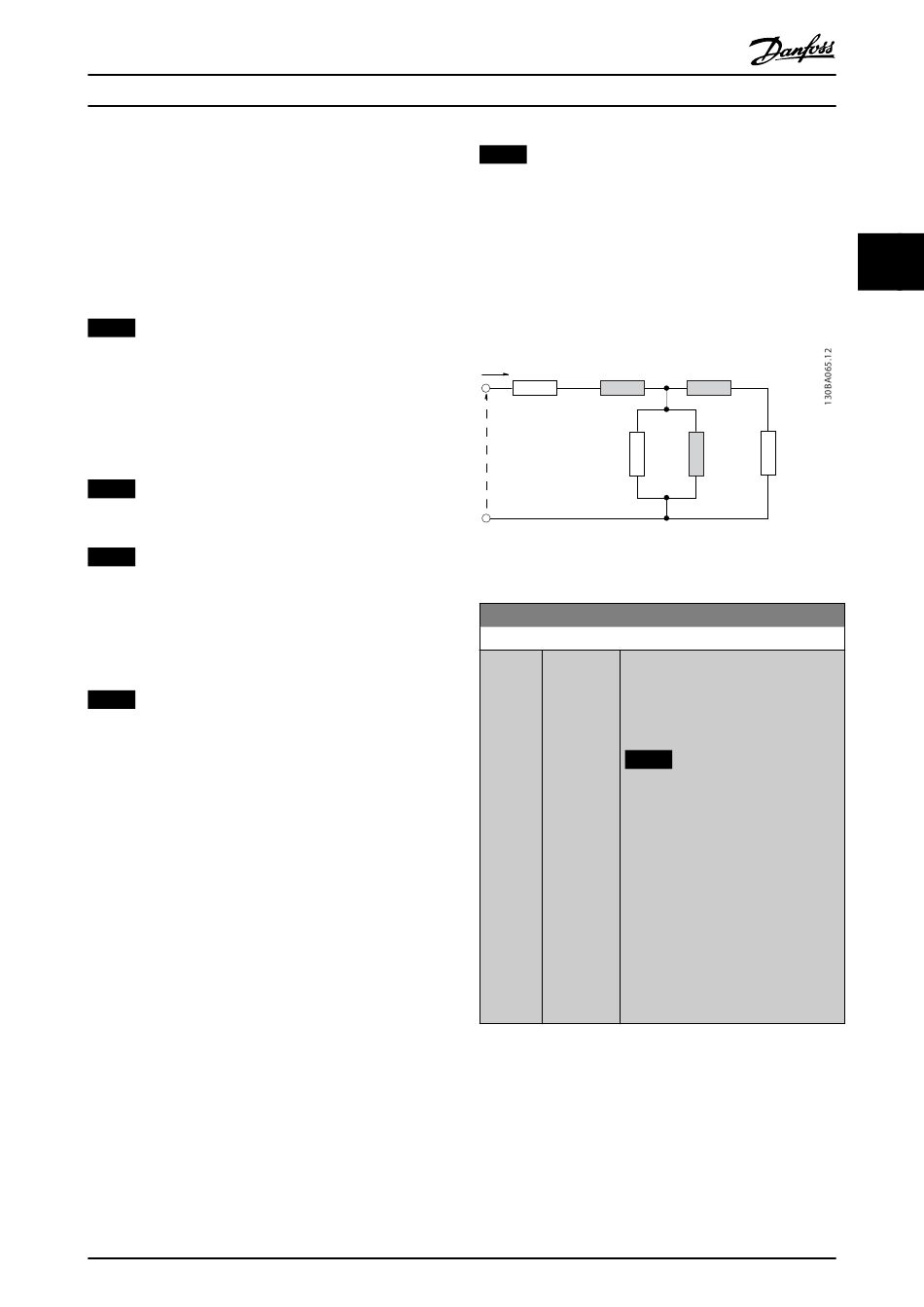

Illustration 3.6 Diagramme d'équivalence moteur pour un
moteur asynchrone
1-30 Résistance stator (Rs)
Range:
Size
related
*
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.
P 1-34
P 1-33
X
X'
1δ 2δ
P 1-36 P 1-35
R X
Fe h
Fonction:
[ 0.0140 - Régler la valeur de la résistance du
140.0000 stator phase à commune. Entrer la
Ohm] valeur de la fiche technique du moteur
ou effectuer une AMA sur un moteur
froid.
AVIS!
Pour moteurs PM :
L'AMA n'est pas disponible.
Si seules les données phase à
phase sont disponibles, diviser la
valeur phase à phase par 2 pour
obtenir la valeur de la phase au
commun (point étoile). Il est aussi
possible de mesurer la valeur avec
un ohmmètre, qui tient également
compte de la résistance du câble.
Diviser la valeur mesurée par 2 et
saisir le résultat.
= X1 + Xh, voir
NL
3
P 1-31
R'
r
41
3
