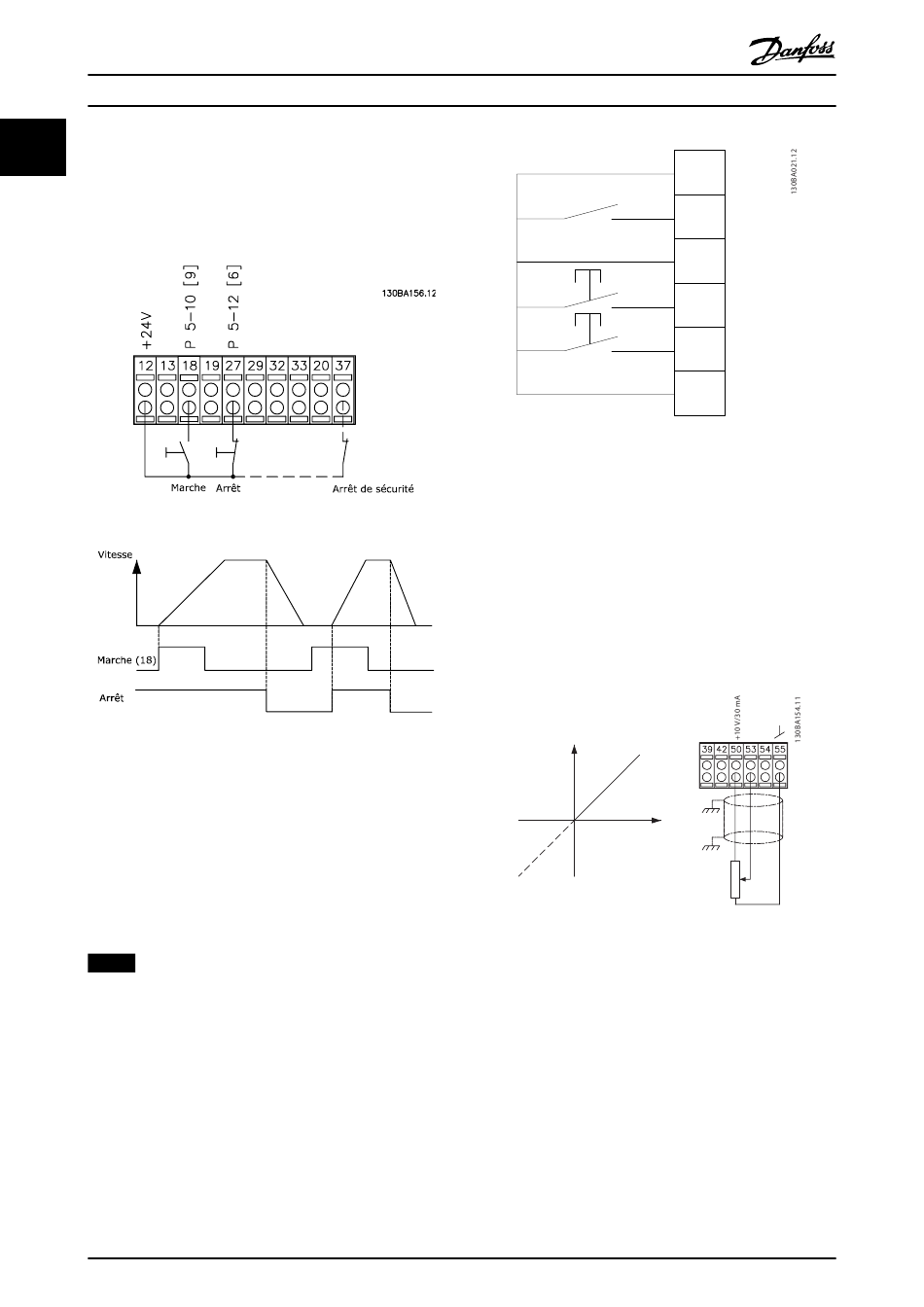

1.6.3 Marche/arrêt par impulsion
Borne 18 = 5-10 E.digit.born.18 [9] Impulsion démarrage
Borne 27 = 5-12 E.digit.born.27 [6] Arrêt NF
Borne 37 = absence sûre du couple (si disponible)
Illustration 1.7 Marche/arrêt par impulsion
1.6.4 Accélération/décélération
Bornes 29/32 = Accélération/décélération
Borne 18 = 5-10 E.digit.born.18 [9] Démarrage (par
défaut)
Borne 27 = 5-12 E.digit.born.27 [19] Gel référence
Borne 29 = 5-13 E.digit.born.29 [21] Accélération
Borne 32 = 5-14 E.digit.born.32 [22] Décélération
AVIS!
Borne 29 uniquement dans le FC x02 (x = type de série).
10
Guide de programmation
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.
Illustration 1.8 Accélération/décélération
1.6.5 Référence potentiomètre
Référence de tension via un potentiomètre
Source de référence 1 = [1] Entrée ANA 53 (défaut)
Borne 53, basse tension = 0 V
Borne 53, haute tension = 10 V
Borne 53, ret./réf. bas. = 0 tr/min
Borne 53, ret./réf. bas. = 1500 tr/min
Commutateur S201 = Inactif (U)
Vitesse tr/min
P 6-15
Tension de réf.
P 6-11 10 V
Illustration 1.9 Référence potentiomètre
12 +24V
18 Par. 5-10
27 Par. 5-12
29 Par. 5-13
32 Par. 5-14
37
1 kΩ
