Description des paramètres
3.20 Paramètres : 30-** Caract.particulières
3.20.1 30-0* Modulateur Wobbler
La fonction de modulation (wobble) est principalement
utilisée pour les applications de bobineuses de fil
3 3
synthétique. L'option de modulation (wobble) doit être
installée sur le variateur de fréquence contrôlant l'entraî-
nement de course. Le fil va et vient sur une trajectoire en
losange sur la surface de la bobine. Pour éviter une
accumulation du fil aux mêmes points de la surface, la
trajectoire doit être modifiée. L'option de modulation
(wobble) peut réaliser cela en variant constamment la
vitesse de course dans un cycle programmable. La fonction
de modulation est créée par superposition d'une fréquence
delta sur une fréquence centrale. Pour compenser l'inertie
du système, un saut de fréquence rapide peut être inclus.
Particulièrement adaptée aux applications de fil élastique,
l'option comporte un rapport de modulation aléatoire.
Frequency
[Hz]
Par. 30-01 [Hz]: DELTA FREQ.
Par. 30-02 [%]: DELTA FREQ.
(Par. 30-03)
CENTER FREQ

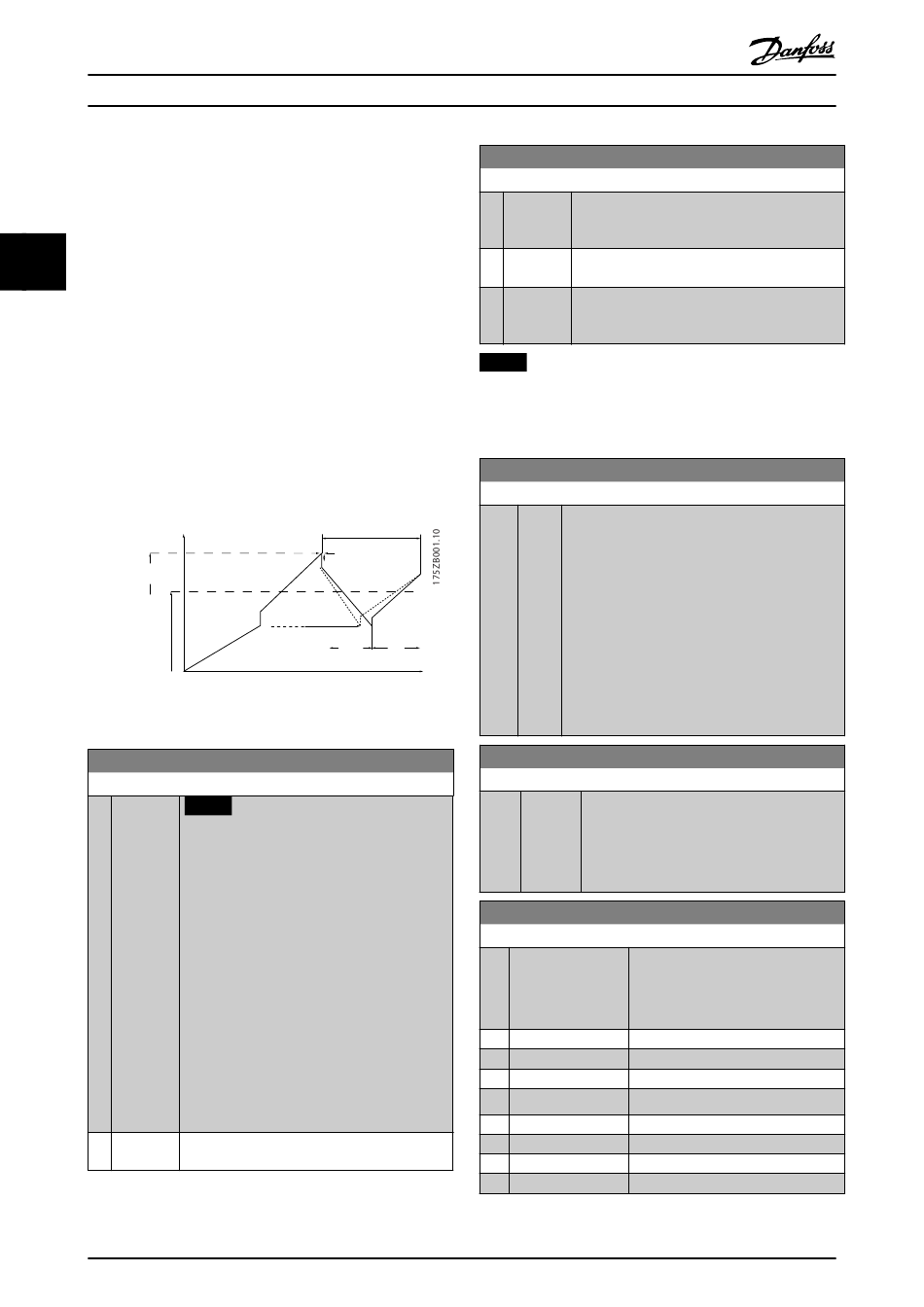

Illustration 3.63 Fonction de modulation (wobble)
30-00 Mode modul. (Wobble)
Option:
[0] Fréq. abs.
tps abs.
172
Guide de programmation
Par. 30-07: WOBB TIME
Par. 30-06: JUMP TIME
Par. 30-04 [Hz]: JUMP FREQ
Par. 30-09 [%] : JUMP FREQ
Par. 30-01 [Hz]
Par. 30-02 [%]
(Par. 30-03:)
Par. 30-09: RANDOM FUNC
Par. 30-*1: RAMP UP
Par 30-11: RANDOM MAX
Par 30-12: RANDOM MIN
T
DOWN
Par. 30-10: [RATIO T / T ]
UP DOWN
Par. 30-08: [INDEPENDENT UP and DOWN]
Fonction:
AVIS!
Ce paramètre ne peut pas être réglé en
cours de fonctionnement.
Le mode Boucle ouverte vitesse standard au par.
paramétre 1-00 Mode Config. est étendu avec une
fonction de modulation. Ce paramètre permet
de sélectionner la méthode à utiliser pour le
modulateur. Les paramètres peuvent être réglés
en valeurs absolues (fréquences directes) ou
relatives (pourcentages d'autres paramètres). Le
temps de cycle de modulation peut être défini
en valeur absolue ou en durée d'accélération/
décélération indépendante. Avec un temps de
cycle absolu, les temps d'accélération et de
décélération sont configurés via le rapport de
modulation.
Danfoss A/S © Rév. 2014-01-30 Tous droits réservés.
30-00 Mode modul. (Wobble)
Option:
[1] Fréq. abs.
tps accé/
décé
[2] Fréq. rel.
tps abs.
[3] Fréq. rel.
tps accé/
décé
AVIS!
Le réglage de la fréquence centrale se fait via le groupe
de paramètres d'utilisation des références normales, 3-1*
Consignes.
30-01 Fréq. delta modulation [Hz]
Range:
5 Hz [0 -
*
25
Hz]
T
UP
Time [s]
30-02 Fréq. delta modulation [%]
Range:
25 % [0 - 100
*
%]
30-03 Ressource éch. fréq. delta modul.
Option:
[0] Pas de fonction
[1] Entrée ANA 53
[2] Entrée ANA 54
[3] Entrée Fréquence 29 FC 302 uniquement
[4] Entrée Fréquence 33
[7] Entrée ANA X30/11
[8] Entrée ANA X30/12
[15] Entrée ANA X48/2
Fonction:
Fonction:
La fréquence delta détermine l'amplitude de la
fréquence de modulation. La fréquence delta se
superpose à la fréquence centrale. Le par.
paramétre 30-01 Fréq. delta modulation [Hz]
sélectionne la fréquence delta positive et négative.
La valeur du par. paramétre 30-01 Fréq. delta
modulation [Hz] ne doit donc pas être supérieure
au réglage de la fréquence centrale. Le temps de
rampe d'accélération initial depuis l'arrêt jusqu'à la
mise en route de la séquence de modulation est
déterminé par le groupe de paramètres 3-1*
Consignes.
Fonction:
La fréquence delta peut aussi être exprimée en
pourcentage de la fréquence centrale et est
donc, au maximum, de 100 % La fonction est
la même que pour le par.
paramétre 30-01 Fréq. delta modulation [Hz].
Fonction:
Sélectionner l'entrée du variateur de
fréquence à utiliser pour mettre à
l'échelle le réglage de fréquence
delta.
