11 Caractéristiques techniques -
transmetteur
11.1 Généralités

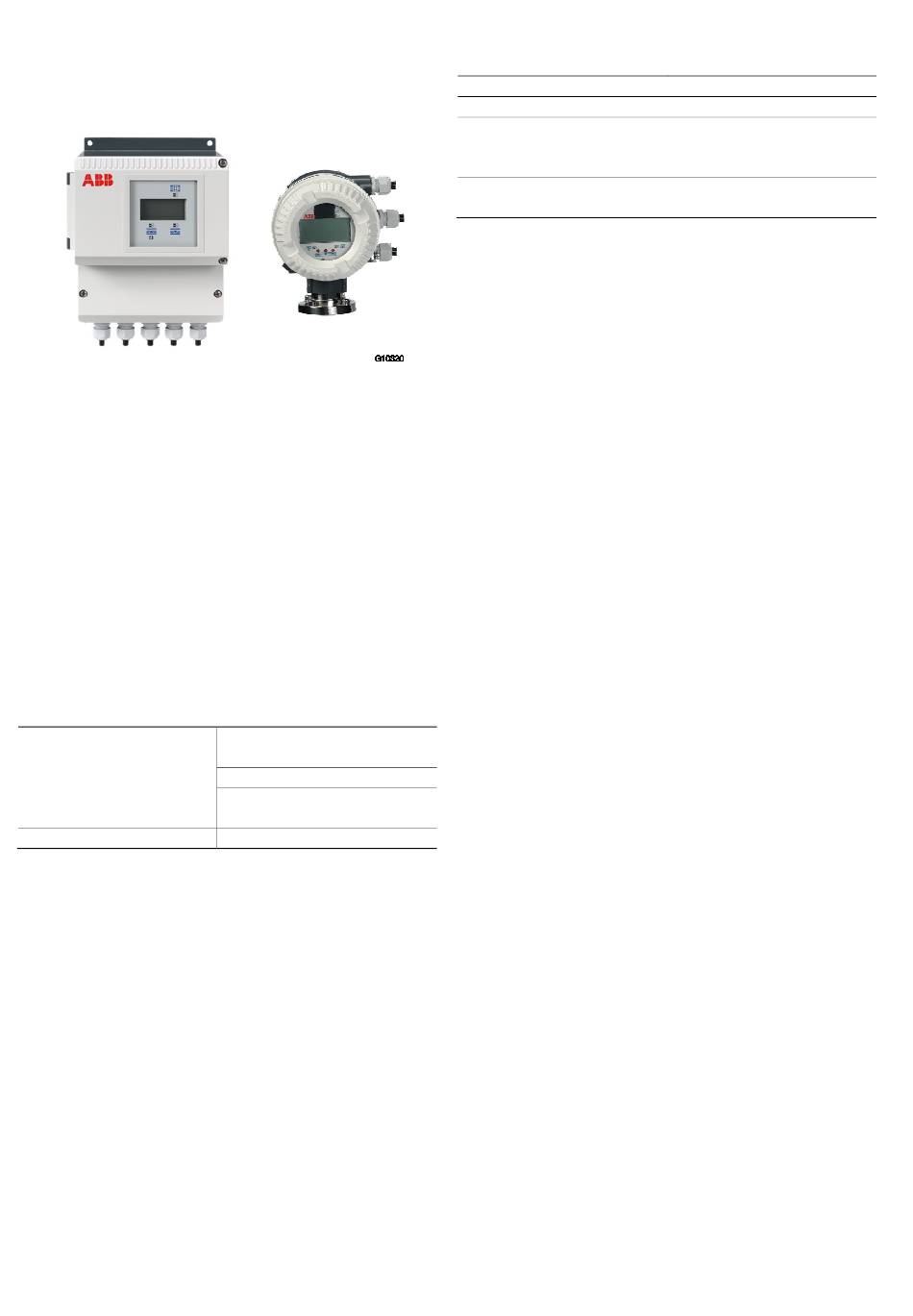

Fig. 41 : Transmetteur FCT3xx dans le boîtier de terrain
11.2 Caractéristiques techniques

11.2.1 Plage de mesure

La plage de mesure peut être réglée librement entre 0,01
et 1 Qmax.

11.2.2 Type de protection

IP 65 / IP 67, NEMA 4X
11.2.3 Raccordement électrique
Vis de câble M20 x 1,5 ou 1/2" NPT.
La longueur maximale de câble de signal pour la construction
séparée est de 50 m (164 pieds) (installation plus grande sur
demande).
11.2.4 Alimentation électrique
Tension d'alimentation
Consommation de puissance
11.2.5 Temps de réponse
En tant que fonction de saut de 0 ... 99 % (correspond à 5 τ)
≥ 1 s
11.2.6 Température ambiante
Standard : -20 ... 60 °C (-4 à 140 °F)
En option : -40 ... 60 °C (-40 à 140 °F)
En cas de fonctionnement par moins de -20 °C (-4 °F), l'écran
LCD n'est plus lisible et les composants électroniques doivent
être soumis à un niveau de vibrations le plus faible possible.
Au-dessus de -20 °C (-4 °F), l'appareil fonctionne sans
restriction.
72 OI/FCB300/FCH300-FR Rev. F | CoriolisMaster FCB330, FCB350, FCH330, FCH350
100 ... 230 V CA, 47 ... 63 Hz
(Tolérance -15 % / +10 %)
20,4 ... 26,4 V CA, 47 ... 63 Hz
20,4 ... 31,2 V CC
(Harmoniques : ≤ 5 %)
S ≤ 25 VA
11.2.7 Caractéristiques du boîtier
Boîtier
Fonte de métal léger laquée
Couleur du boîtier
— Partie centrale :
— Couvercle :
Epaisseur de la couche de
laquage :

11.2.8 Mesure d'aller / de retour

L'affichage de la direction du débit se fait via une flèche de
direction sur l'écran LCD du transmetteur et via la sortie de
commutation numérique (si elle est configurée).

11.2.9 Ecran LCD

Ecran LCD à 2 lignes avec rétroéclairage.
Les deux lignes de l'écran LCD sont librement configurables.
Les valeurs suivantes peuvent être affichées :
— Débit de masse
— Débit volumétrique
— Densité ou température
— Compteur de débit à 7 chiffres avec compteur de
dépassement et indication de l'unité physique pour la
masse ou le volume.
Pour les appareils au format compact, le boîtier de
transmetteur pivote à environ 180° dans chaque direction.
L'écran LCD pivote dans quatre positions afin de garantir une
lisibilité optimale.
RAL 7012
RAL 9002
80 ... 120 µm
