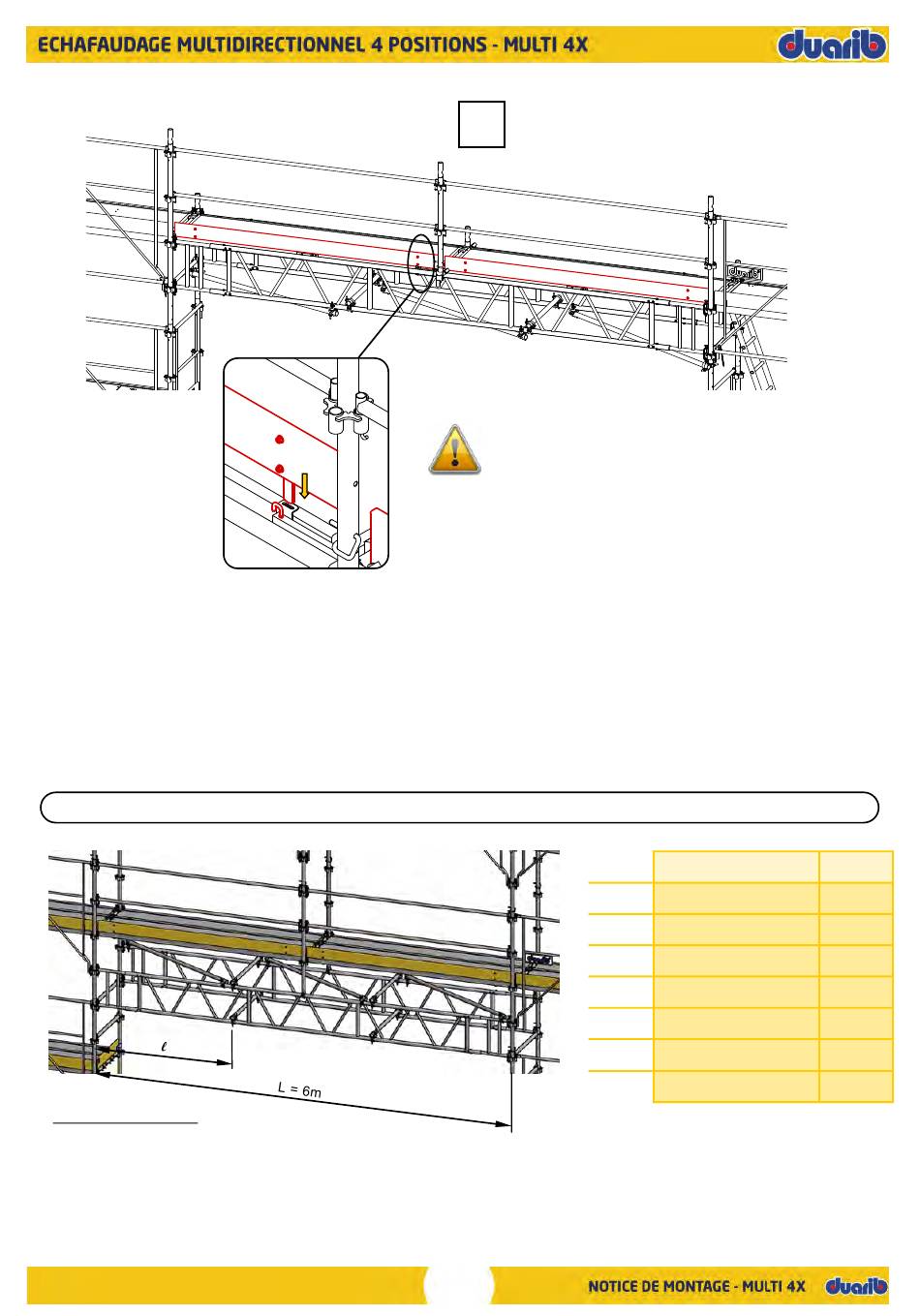

Exemple de montage :
Portique longueur 6m.
Travée largeur 1m.
l
Pour le laçage
: voir le chapitre "Les Laçages".
D040376D
Montage avec poutre alu en largeur 1m
39
Installer les plinthes.
12
Dans le cas de l'utilisation d'une plinthe bois latérale
(50133), ou d'une plinthe déportée (50204), retirer le
verrou du bras de fixation du chariot pour le
montage de la plinthe, celle-ci verrouille le chariot.
Code
50164
50160
21672
50888
50890
Désignation
Quantité
Poutre alu lg 5,1m
Cadre de liaison
Goujon à collier
Tube galva lg 2,2m
Tube galva lg 1,2m
Collier articulé
Collier orthogonal
2
4
2
3
4
6
8
