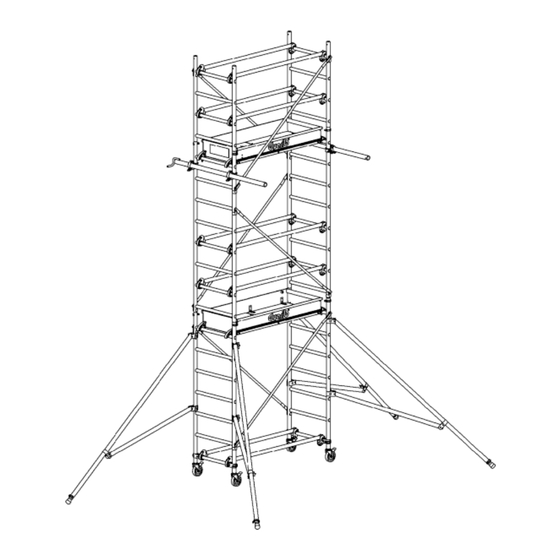

Duarib ALTITUDE 150 Notice De Montage, De Démontage Et D'utilisation
  1. Manuels
  2. Marques
  3. Duarib Manuels
  4. Équipement de construction
  5. ALTITUDE 150
  6. Notice de montage, de démontage et d'utilisation

Duarib ALTITUDE 150 Notice De Montage, De Démontage Et D'utilisation

Echafaudages roulants
Masquer les pouces Voir aussi pour ALTITUDE 150:
Télécharger ce manuel
Table des Matières
D040369B
C0400227B
SIEGE SOCIAL
Route de la Limouzinière - BP 41
44310 St PHILBERT DE GRAND LIEU
Tél.: 02 40 78 97 22
Fax : 02 40 78 78 71
www.duarib.fr
E-mail : welcome@duarib.fr
NOTICE DE MONTAGE,
DE DÉMONTAGE
ET D'UTILISATION
Conforme à la norme NF EN 1004
Conforme au Décret du 01/09/04
Table des Matières
loading

Manuels Connexes pour Duarib ALTITUDE 150

Sommaire des Matières pour Duarib ALTITUDE 150

  • Page 1 Route de la Limouzinière - BP 41 44310 St PHILBERT DE GRAND LIEU Tél.: 02 40 78 97 22 Fax : 02 40 78 78 71 www.duarib.fr E-mail : welcome@duarib.fr NOTICE DE MONTAGE, DE DÉMONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004...

  • Page 2: Conditions De Chargement

    Conforme au Décret du 01/09/04 CONDITIONS DE CHARGEMENT Plancher : charge maximum admissible répartie sur la totalité d’un plancher = 150 Kg Ensemble échafaudage : charge maximum admissible répartie sur la totalité des planchers = 300 Kg ALTITUDE 150 Colis Hauteur Hauteur Référence Gencod...
  • Page 3 D040369B Entraxe Entraxe Hors tout Hors tout Cote mini C257004 C257005 Dimensions Hauteur Réf. plancher 500802 1.8 m 2180 1620 1570 1500 500803 2.8 m 2800 2260 1570 1500 11307 500804 3.8 m 2960 2500 1570 1500 500805 4.8 m 3480 3040 1570...

  • Page 4: Compositions Des Colis

    D040369B COMPOSITIONS DES COLIS Colis Poids Référence Désignation 500001 500006 500003 500004 500005 C257001 Roue Ø125 réglable sur 15 cm C257012 Echelle de base 1.765m x 0.62m C257003 Echelle de 2m x 0.62m C257004 Echelle de 1m x 0.62m C257005 Lisse 1.5 m 11307 Plancher alu/bois1.5m avec plinthes intégrées...
  • Page 5 D040369B INSTRUCTIONS DE MONTAGE, DE DÉMONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004 Conforme au Décret du 01/09/04 CONDITIONS DE CHARGEMENT Plancher : charge maximum admissible répartie sur la totalité d’un plancher = 205 Kg Ensemble échafaudage : charge maximum admissible répartie sur la totalité...
  • Page 6 D040369B Entraxe Entraxe Hors tout Hors tout Cote mini Dimensions Hauteur Réf. plancher C257104 C257104 500812 1.9 m 2240 1480 2100 2000 500813 2.9 m 2740 2040 2100 2000 C257105 C257105 500814 3.9 m 2800 2200 2100 2000 500815 4.9 m 3220 2680 2100...
  • Page 7 D040369B COMPOSITIONS DES COLIS Colis Poids Référence Désignation 500011 500012 500013 500014 500015 C257101 Roue Ø200 réglable sur 15 cm C257112 Echelle de base 1.765m x 0.69m C257109 1ère marche avec visserie C257103 Echelle de 2m x 0.69m C257104 Echelle de 1m x 0.69m C257105 Lisse 2 m 11308...
  • Page 8 D040369B INSTRUCTIONS DE MONTAGE, DE DÉMONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004 Conforme au Décret du 01/09/04 CONDITIONS DE CHARGEMENT Plancher : charge maximum admissible répartie sur la totalité d’un plancher = 260 Kg Ensemble échafaudage : charge maximum admissible répartie sur la totalité...
  • Page 9 D040369B Entraxe Entraxe Hors tout Hors tout Cote mini Dimensions Hauteur Réf. plancher C257104 500822 1.9 m 2360 1400 2100 2000 500823 2.9 m 2820 2020 2100 2000 C257205 500824 3.9 m 2740 2240 2100 2000 500825 4.9 m 3140 2800 2100 2000...
  • Page 10 D040369B COMPOSITIONS DES COLIS Colis Poids Référence Désignation 500021 500026 500023 500024 500025 C257101 Roue Ø200 réglable sur 15 cm C257112 Echelle de base 1.765m x 0.69m C257109 1ère marche avec visserie C257103 Echelle de 2m x 0.69m C257104 Echelle de 1m x 0.69m C257205 Lisse 2.5 m 11309...

  • Page 11: Montage En Sécurité D'une Lisse

    D040369B BREVET Montage en sécurité d’une lisse DUARIB Fig 2 Fig 1  Accrocher la lisse par le crochet comme indiqué figure 1, en laissant le verrou en position ouverte  En utilisant le bout de la diagonale, engager celui-ci dans l’autre extrémité de la lisse, figure 2 Monter la lisse à...

  • Page 12: Montage En Sécurité D'un Plancher

    D040369B BREVET Montage en sécurité d’un plancher DUARIB Monter un plancher à hauteur d’homme, en laissant les verrous du plancher en position ouverte Le positionnement du plancher à une hauteur plus importante, se déroule en déplaçant chaque extrémité du plancher de manière successive jusqu'à...
  • Page 13 D040369B La première marche cintrée doit être installée uniquement sur l’une des deux échelles de base pour les appareils Altitude 200 et 250. Cette marche doit être positionnée à l’intérieur de l’échafaudage. Repère Désignation Qté Tube cintré Ø25 Enjoliveur plastique Etrier ouvert Ecrou papillon M8 Etrier en «...
  • Page 14 D040369B  Monter le premier plancher  Verrouiller les deux verrous aux extrémités des crochets du plancher  Monter sur le plancher  Fermer les verrous des quatre lisses  Monter et verrouiller deux diagonales  Monter deux échelles de 1m ...
  • Page 15 D040369B  Monter le plancher pour le niveau supérieur  Verrouiller le plancher  Monter sur le plancher  Fermer les verrous des quatre lisses  Monter les deux diagonales Page 15/20...

  • Page 16: Montage En Dénivelé

    Montage en dénivelé 1m maxi Montage pour transport et passage des portes L’échafaudage Altitude 150 peut passer dans une porte de 0.7m de largeur libre et 1.93m de hauteur libre. Les échafaudages Altitude 200 et 250 peuvent passer dans une porte de 0.8m de largeur libre et 1.93m de hauteur libre.

  • Page 17: Cas Particulier: Montage Des Amarrages

    Cas particulier: Montage des amarrages D040369B Amarrage Avec un vent supérieur à 45 Km/h, il est obligatoire soit de le démonter, soit de l’amarrer en partie haute. Dans le cas de l’amarrage :  Disposer les stabilisateurs suivant la figure ci-dessous ...

  • Page 18: Cas Particulier: Montage Des Appuis

    D040369B Cas particulier: Montage des appuis Barre d’appui Exemple de moyen pour garantir la stabilité de l’échafaudage pour une utilisation en façade :  Disposer les stabilisateurs comme suivant la figure ci-dessous  Ajouter 2 barres d’appui dans la partie supérieure ( une sur chaque montant vertical ) ...

  • Page 19: Consignes De Sécurité

    D040369B Consignes de sécurité  Il est interdit de déplacer un échafaudage avec un pont roulant, une grue, ou un engin de manutention.  la zone de déplacement doit être libre de tout obstacle.  L’échafaudage ne doit être déplacé que manuellement sur un sol solide (pour un sol meuble prévoir un chemin de roulement), exempt de personnel et de charge, avec les étayages laissant un jeu très faible avec le sol.

  • Page 20: Entretien

    D040369B Consignes de sécurité  Le montage et le démontage doivent être effectués par un personnel formé aux instructions de montage et de sécurité.  N’utiliser que des éléments de notre fabrication cités dans la nomenclature et en bon état. ...

Ce manuel est également adapté pour:

Altitude 200Altitude 250
