Duarib ALTITUDE AL 135 Notice De Montage, De Démontage Et D'utilisation
Masquer les pouces
Voir aussi pour ALTITUDE AL 135:
Table des Matières
Publicité
Liens rapides

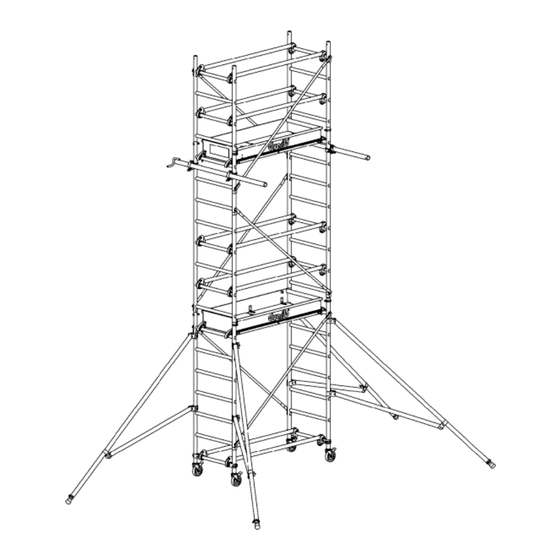

NOTICE DE MONTAGE,
DE DEMONTAGE ET D'UTILISATION
Conforme à la norme NF EN 1004 et au Décret 2004-924 du 01/09/2004
Route de la Limouzinière - BP41 - 44310 Saint Philbert de Grand Lieu
Téléphone :+33 (0)2 40 78 97 22 / Télécopie : +33 (0)2 40 78 78 71
www.duarib.fr / welcome@duarib.fr
Manuel d'instructions NF EN 1298
Images non contractuelles
DUARIB - CDH GROUP
1/24
D040435 A
D040435 A
Publicité
Table des Matières
Manuels Connexes pour Duarib ALTITUDE AL 135
Sommaire des Matières pour Duarib ALTITUDE AL 135
- Page 1 Manuel d’instructions NF EN 1298 Images non contractuelles DUARIB - CDH GROUP Route de la Limouzinière - BP41 - 44310 Saint Philbert de Grand Lieu Téléphone :+33 (0)2 40 78 97 22 / Télécopie : +33 (0)2 40 78 78 71 www.duarib.fr / welcome@duarib.fr...
-
Page 2: Caractéristiques Techniques
D040435 A Table des matières Sommaire _____________________________________________________________________ Page 2 Caractéristiques techniques _______________________________________________________ Page 2 Exemples d’utilisations ___________________________________________________________ Page 2 Cas particuliers _________________________________________________________________ Page 3 Consignes de sécurité ___________________________________________________________ Page 4 Entretien et maintenance _________________________________________________________ Page 5 Présentation des versions - Repérage des pièces ______________________________________ Page 6 Compositions des versions - Conditions de chargement _________________________________ Page 8... -
Page 3: Cas Particulier: Kit D'amarrages
D040435 A Cas particulier: Kit d’amarrages Lorsque le vent dépasse les 45km/h, il est obligatoire soit de démonter l’échafaudage soit de l’amarrer en partie haute. Dans le cas de l’amarrage : Disposer les stabilisateurs suivant les figures Ajouter 2 amarrages sous le dernier niveau de plancher ... -
Page 4: Consignes De Sécurité
2004 relatif aux vérifications des échafaudages ainsi que le décret du 1er septembre 2004 relatif à l’utilisation. N’utiliser que des éléments de fabrication DUARIB cités dans la nomenclature et en bon état. Pour toute utilisation non décrite dans la notice, consulter le constructeur. -
Page 5: Entretien Et Maintenance
D040435 A Consignes de sécurité Les 4 roues doivent toujours être en contact avec le sol afin de supporter la charge d’exploitation et le poids propre de la structure. Vérifier que les roues et les stabilisateurs ne sont pas sur un sol meuble, sinon augmenter la surface des appuis avec des cales ... - Page 6 D040435 A Présentation des versions Version base pliante Version standard Base pliante, plancher bac, lisse Base fixe, plancher bac, lisse lisse lisse Plancher bac Plancher bac Base pliante Base fixe 6/24...
- Page 7 D040435 A Présentation des versions Version plancher Modulaire Version Garde-corps Base fixe, plancher modulaire, lisse Base fixe, plancher bac, garde-corps Lisse Garde-corps Plancher modulaire Plancher bac Base fixe Base fixe 7/24...
-
Page 8: Compositions Des Versions Al135
D040435 A Compositions des versions AL135 CONDITIONS DE CHARGEMENT Echafaudage : un seul niveau de plancher chargé avec un seul opérateur Plancher : - charge maximum admissible répartie sur un plancher bac = 150 Kg - charge maximum admissible répartie sur un plancher modulaire = 150 Kg Champ d’application de la norme NF EN 1004: de 2,5m à... -
Page 9: Compositions Des Versions Al165
D040435 A Compositions des versions AL165 CONDITIONS DE CHARGEMENT Echafaudage : un seul niveau de plancher chargé avec un seul opérateur Plancher : - charge maximum admissible répartie sur un plancher bac = 157 Kg - charge maximum admissible répartie sur un plancher modulaire = 164 Kg Champ d’application de la norme NF EN 1004: de 2,5m à... -
Page 10: Compositions Des Versions Al205
D040435 A Compositions des versions AL205 CONDITIONS DE CHARGEMENT Echafaudage : un seul niveau de plancher chargé avec un seul opérateur Plancher : - charge maximum admissible répartie sur un plancher bac = 211 Kg - charge maximum admissible répartie sur un plancher modulaire = 209 Kg Champ d’application de la norme NF EN 1004: de 2,5m à... -
Page 11: Compositions Des Versions Al255
D040435 A Compositions des versions AL255 CONDITIONS DE CHARGEMENT Echafaudage : un seul niveau de plancher chargé avec un seul opérateur Plancher : - charge maximum admissible répartie sur un plancher bac = 265 Kg - charge maximum admissible répartie sur un plancher modulaire = 263 Kg Champ d’application de la norme NF EN 1004: de 2,5m à... -
Page 12: Compositions Des Versions Al300
D040435 A Compositions des versions AL300 CONDITIONS DE CHARGEMENT Echafaudage : un seul niveau de plancher chargé avec un seul opérateur Plancher : - charge maximum admissible répartie sur un plancher bac = 311 Kg - charge maximum admissible répartie sur un plancher modulaire = 308 Kg Champ d’application de la norme NF EN 1004: de 2,5m à... -
Page 13: Stabilité
D040435 A Entraxe largeur Entraxe longueur Encombrement L’encombrement est le même pour toutes les versions Entraxe en m Encombrement en m Produit Longueur Largeur Longueur Largeur AL 135 0,62 0,72 AL 165 1,65 0,62 1,75 0,72 AL 205 2,05 0,69 2,15 0,79 AL 255 2,54 0,69 2,64 0,79 AL 300 2,95 0,69... -
Page 14: Représentation De La Version Base Pliante
D040435 A Représentation AL135 - AL165 Version représentée, Version STANDARD: Base fixe, plancher bac, lisse Les représentations globales des échafaudages sont identiques quel que soit le type de plancher et le type de protection collective (lisses ou garde-corps) Représentations des versions Ht 1,8m Ht 0,3m Standard,... - Page 15 D040435 A Représentation AL205 - AL255 - AL300 Version représentée, Version STANDARD: Plancher bac, lisse Les représentations globales des échafaudages sont identiques quel que soit le type de plancher et le type de protection collective Ht 1,9m (lisses ou garde-corps) Ht 0,4m Représentations des versions Standard,...
-
Page 16: Montage En Sécurité Des Lisses
D040435 A Montage en sécurité des lisses Accrocher la lisse à distance BREVET CDH group Basculer vers le haut le verrou manuel Utiliser le bout de la diagonale, engager celui-ci dans l’autre extrémité de la lisse. Vérifier la mise en place du Monter la lisse à... -
Page 17: Montage En Sécurité Des Garde-Corps
D040435 A Montage en sécurité des garde-corps Accrocher le garde-corps à distance Orienter ou basculer vers BREVET le haut tous les verrous CDH group manuels. Verrou manuel Utiliser le bout de la diagonale, engager celui-ci dans le trou du verrou à l’autre extrémité... -
Page 18: Montage D'un Plancher Bac
D040435 A Montage d’un plancher Bac BREVET CDH group Monter un plancher à hauteur d’homme, en laissant les verrous du plancher en position ouverte Le positionnement du plancher à une hauteur plus importante, se déroule en déplaçant chaque extrémité du plancher de manière successive jusqu'à la hauteur désirée. Une fois le plancher en place, abaisser les verrous. -
Page 19: Montage D'un Plancher Modulaire Et Des Plinthes
D040435 A Montage d’un plancher Modulaire et des plinthes BREVET CDH group La mise en place du plancher Modulaire se fait de la même manière que le plancher Bac. Se reporter aux étage de montage du plancher Bac Positionner la première plinthe d’extrémité 1 - Incliner la plinthe 4 - Mettre la plinthe 3 - Redresser la... - Page 20 D040435 A Instructions de montage La première marche C257109 s’installe à l’intérieur de l’échafaudage, centrée sur le premier barreau d’une échelle de base. Cette marche est utile dans le cas où l’utilisateur positionne l’accès du plancher du côté où (en option) les roues sont sorties au maximum.
- Page 21 D040435 A Instructions de montage Ouvrir le verrou manuel (à droite) Monter les lisses. Mettre en place la lisse. Fermer le verrou manuel (à droite) Le verrou (à gauche) est automatique fois base montée, actionner frein des roues. Vérifier réglage des roues à...
- Page 22 D040435 A Instructions de montage Ouvrir le verrou manuel (à droite) Monter la lisse. Mettre en place la lisse. Fermer le verrou manuel (à droite) Le verrou (à gauche) est automatique fois base montée, actionner frein des roues. Vérifier réglage des roues à...
- Page 23 D040435 A Instructions de montage Monter le premier plancher Verrouiller les deux verrous aux extrémités des crochets du plancher Monter sur le plancher Fermer les verrous des quatre lisses Monter et verrouiller les deux diagonales Monter deux échelles de 1m Goupiller les deux échelles Toujours à...
-
Page 24: Démontage
D040435 A Instructions de montage Monter le plancher au niveau supérieur Verrouiller le plancher Monter sur le plancher Fermer les verrous des quatre lisses Monter et verrouiller les deux diagonales Version GARDE-CORPS: Pour la version garde-corps, l’ensemble des étapes de montage sont identiques en remplaçant deux lisses par un garde-corps.
