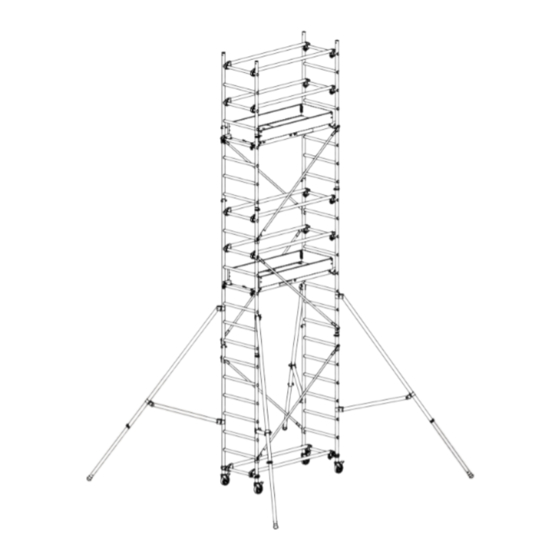

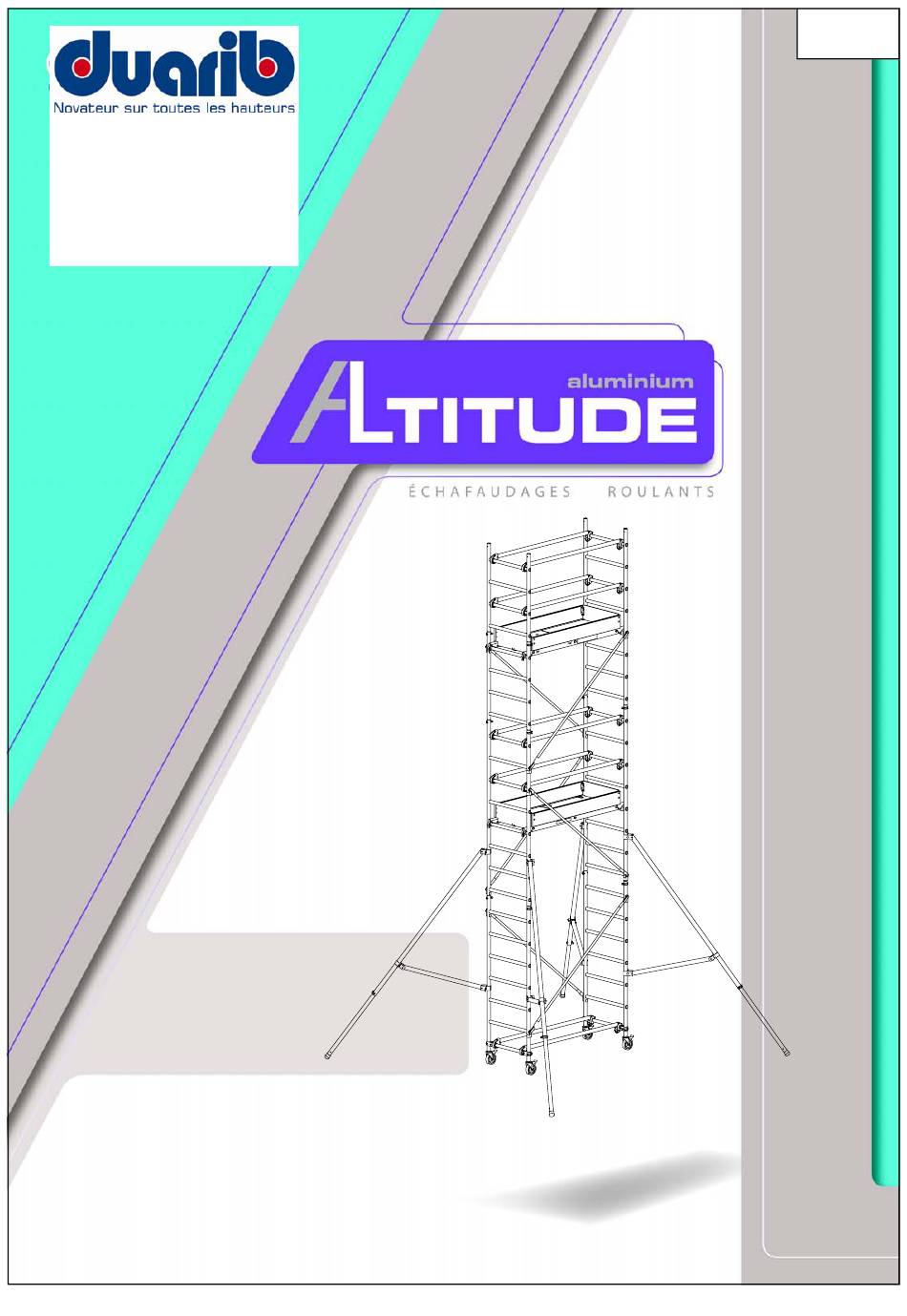

- Page 1 44310 St PHILBERT DE GRAND LIEU Tél.: 02 40 78 97 22 Fax : 02 40 78 78 71 www.duarib.fr E-mail : welcome@duarib.fr INSTRUCTIONS DE MONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004 Conforme au Décret du 01/09/04...
-
Page 2: Conditions De Chargement
D040369A INSTRUCTIONS DE MONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004 Conforme au Décret du 01/09/04 CONDITIONS DE CHARGEMENT Plancher : charge maximum admissible répartie sur la totalité d’un plancher = 150 Kg Ensemble échafaudage : charge maximum admissible répartie sur la totalité... - Page 3 D040369A Entraxe Entraxe Hors tout Hors tout Cote mini C257004 C257005 Dimensions Hauteur Réf. plancher 500702 1.8 m 2180 1620 1570 1500 500703 2.8 m 2800 2260 1570 1500 500704 3.8 m 2960 2500 1570 1500 C257007 500705 4.8 m 3480 3040 1570...
-
Page 4: Compositions Des Colis
D040369A COMPOSITIONS DES COLIS Colis Poids Référence Désignation 500001 500002 500003 500004 500005 C257001 Roues Ø125 réglable sur 15 cm C257012 Echelle de base 1.765m x 0.62m C257003 Echelle de 2m x 0.62m C257004 Echelle de 1m x 0.62m C257005 Lisse 1.5 m C257016 Plancher 1.5m x 0.525m alu/bois... - Page 5 D040369A INSTRUCTIONS DE MONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004 Conforme au Décret du 01/09/04 CONDITIONS DE CHARGEMENT Plancher : charge maximum admissible répartie sur la totalité d’un plancher = 205 Kg Ensemble échafaudage : charge maximum admissible répartie sur la totalité...
- Page 6 D040369A Entraxe Entraxe Hors tout Hors tout Cote mini Dimensions Hauteur Réf. plancher C257105 500712 1.9 m 2240 1480 2100 2000 500713 2.9 m 2740 2040 2100 2000 500714 3.9 m 2800 2200 2100 2000 500715 4.9 m 3220 2680 2100 2000 500716...
- Page 7 D040369A COMPOSITIONS DES COLIS Colis Poids Référence Désignation 500011 500012 500013 500014 500015 C257101 Roues Ø200 réglable sur 15 cm C257112 Echelle de base 1.765m x 0.69m C257109 1ère marche avec visserie C257103 Echelle de 2m x 0.69m C257104 Echelle de 1m x 0.69m C257105 Lisse 2 m C257116...
- Page 8 D040369A INSTRUCTIONS DE MONTAGE ET D’UTILISATION Conforme à la norme NF EN 1004 Conforme au Décret du 01/09/04 CONDITIONS DE CHARGEMENT Plancher : charge maximum admissible répartie sur la totalité d’un plancher = 260 Kg Ensemble échafaudage : charge maximum admissible répartie sur la totalité...
- Page 9 D040369A Entraxe Entraxe Hors tout Hors tout Cote mini Dimensions Hauteur Réf. plancher C257205 500722 1.9 m 2360 1400 2100 2000 500723 2.9 m 2820 2020 2100 2000 500724 3.9 m 2740 2240 2100 2000 500725 4.9 m 3140 2800 2100 2000 500726...
- Page 10 D040369A COMPOSITIONS DES COLIS Colis Poids Référence Désignation 500021 500022 500023 500024 500025 C257101 Roues Ø200 réglable sur 15 cm C257112 Echelle de base 1.765m x 0.69m C257109 1ère marche avec visserie C257103 Echelle de 2m x 0.69m C257104 Echelle de 1m x 0.69m C257205 Lisse 2.5 m C257216...
-
Page 11: Montage En Sécurité D'une Lisse
D040369A BREVET Montage en sécurité d’une lisse DUARIB Fig 2 Fig 1 • Accrocher la lisse par le crochet comme indiqué figure 1, en laissant le verrou en position ouvert • En utilisant le bout de la diagonale, engager celui-ci dans l’autre extrémité de la lisse, figure 2 Monter la lisse a l’aide de la diagonale en décrivant un premier... -
Page 12: Montage En Sécurité D'un Plancher
D040369A BREVET Montage en sécurité d’un plancher DUARIB Monter un plancher à hauteur d’homme, en laissant les verrous du plancher en position ouvert Le positionnement du plancher à une hauteur plus importante , se déroule en déplaçant chaque extrémité du plancher de manière successive jusqu'à... - Page 13 La première marche cintrée doit être installée uniquement sur D040369A l’une des deux échelles de base pour les appareils Altitude 200 et 250. Cette marche doit être positionnée à l’intérieur de l’échafaudage Repère Désignation Qté Tube cintré Ø25 Enjoliveur plastique Etrier ouvert Ecrou papillon M8 Etrier en «...
- Page 14 D040369A • Monter le premier plancher • Verrouiller les deux verrous aux extrémités des crochets du plancher • Monter sur le plancher • Fermer les verrous des quatre lisses • Monter et verrouiller deux diagonales • Monter les deux plinthes d’extrémités et les deux plinthes latérales Ordre de montage des plinthes •...
- Page 15 D040369A • Monter le plancher pour le niveau supérieur • Verrouiller le plancher • Monter sur le plancher • Fermer les verrous des quatre lisses • Monter les deux diagonales • Monter les deux plinthes d’extrémités et les deux plinthes latérales Page 15/20...
-
Page 16: Montage En Dénivelé
D040369A Montage en dénivelé 1m maxi Montage pour transport et passage des portes L’échafaudage Altitude 150 peut passer dans une porte de 0.7m de largeur libre et 1.93m de hauteur libre. Les échafaudages Altitude 200 et 250 peuvent passer dans une porte de 0.8m de largeur libre et 1.93m de hauteur libre. -
Page 17: Cas Particulier: Montage Des Amarrages
D040369A Cas particulier: Montage des amarrages Amarrage Avec un vent supérieur à 45 Km/h, il est obligatoire soit de le démonter, soit de l’amarrer en partie haute. Dans le cas de l’amarrage : • Disposer les stabilisateurs suivant la figure ci-dessous •... -
Page 18: Cas Particulier: Montage Des Appuis
D040369A Cas particulier: Montage des appuis Barre d’appui Exemple de moyen pour garantir la stabilité de l’échafaudage pour une utilisation en façade : • Disposer les stabilisateurs comme suivant la figure ci-dessous • Ajouter 2 barres d’appui dans la partie supérieure ( une sur chaque montant verticaux ) •... -
Page 19: Consignes De Sécurité
D040369A Consignes de sécurité • Il est interdit de déplacer un échafaudage avec un pont roulant, une grue, ou un engin de manutention. • la zone de déplacement doit être libre de tout obstacle. • L’échafaudage ne doit être déplacé que manuellement sur un sol solide (pour un sol meuble prévoir un chemin de roulement), exempt de personnel et de charge, avec les étayages laissant un jeu très faible avec le sol. -
Page 20: Entretien
D040369A Consignes de sécurité • Le montage et le démontage doivent être effectués par un personnel formé aux instructions de montage et de sécurité. • N’utiliser que des éléments de notre fabrication cités dans la nomenclature et en bon état. •...
