Manuels Connexes pour Duarib DOCKER2 Serie
Sommaire des Matières pour Duarib DOCKER2 Serie

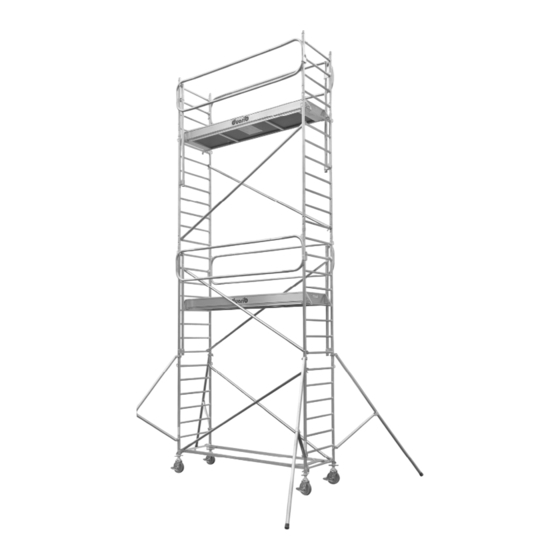

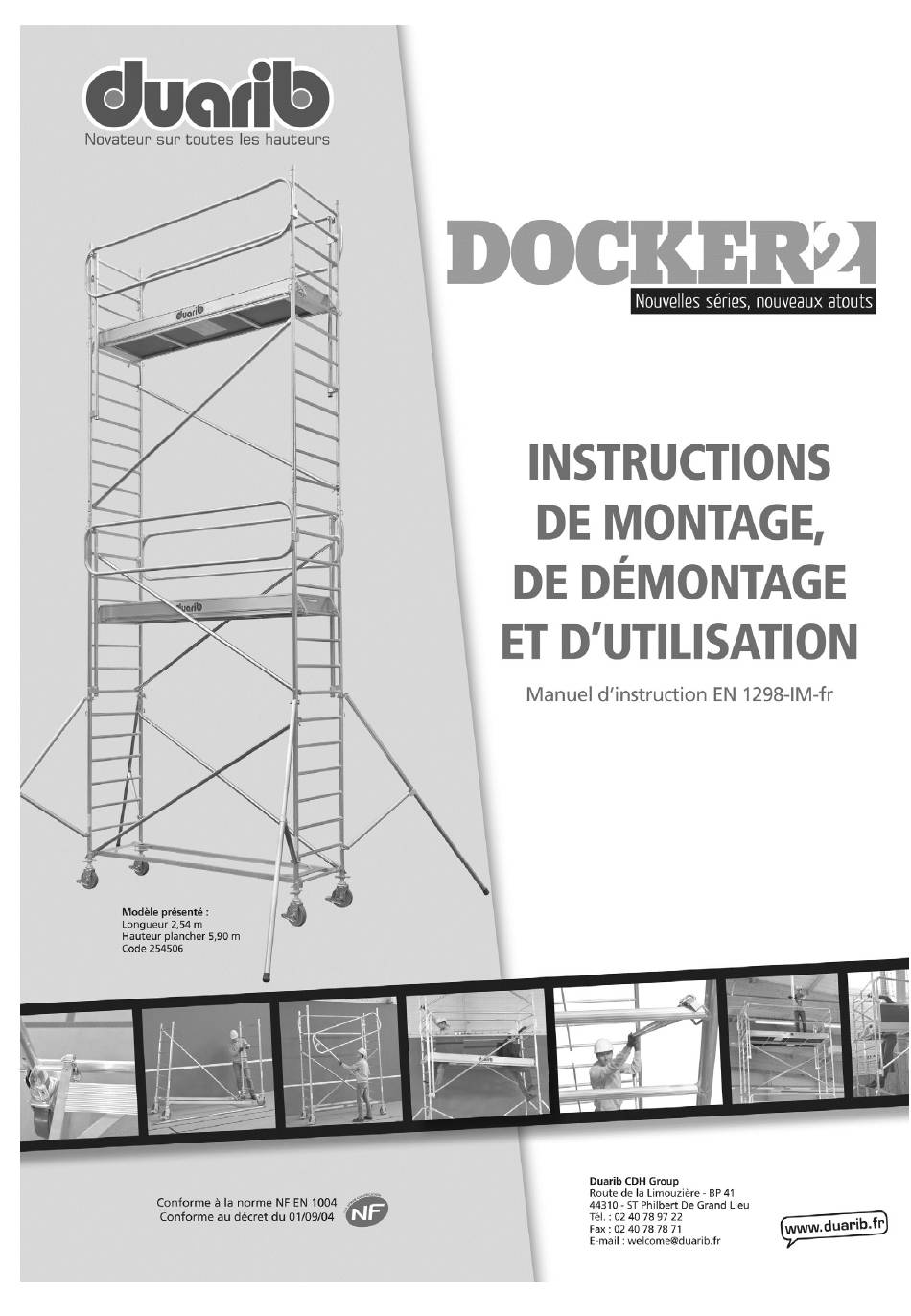

- Page 1 D040384B DOCKER...
- Page 2 Table des matières Page 2 Sommaire ______________________________________ Caractéristiques techniques ________________________ Page 3 Consignes de sécurité ____________________________ Page 4 Entretien et maintenance __________________________ Page 5 Gamme Docker 85 2,05m _________________________ Page 6 Gamme Docker 85 2,54m _________________________ Page 10 Gamme Docker 85 2,95m _________________________ Page 14 Gamme Docker 150 2,05m ________________________ Page 18...
- Page 3 à 7,9 m Effort Maxi sur le hauteur plancher stabilisateur Amarrage en tête (vent à 85km/h) Description du code de marquage : DUARIB 05 01 DO R 01 001 N° du lot Nom du fabriquant Année de fabrication Norme produit N°...
- Page 4 échafaudages ainsi que le décret du 1er septembre 2004 relatif à l’utilisation. N’utiliser que des éléments de fabrication DUARIB cités dans la nomenclature et en bon état. Pour toute utilisation non décrite dans la notice, consulter le constructeur.
- Page 5 Si besoin et en cas de doute, remplacer la pièce défectueuse par une pièce d’origine DUARIB. Le responsable de l’échafaudage doit assurer les vérifications avant chaque mise en service, ainsi que les vérifications journalières et trimestrielles. Il doit pouvoir justifier de ces vérifications et de leurs résultats si besoin.
- Page 6 85 2,05 OCKER M VERSION LISSES Code produit Hauteur plancher (m) 9,9 10,9 11,9 Hauteur de travail (m) 9,9 10,9 11,9 12,9 13,9 Quantités Code Désignation Poids 200103 Roue Ø200 à vis 500Kg 18515 Corps de base 2,05m 18518 Echelle de base D85 18505 Diagonale déclic bleue 18502 Echelle de 2m D85 18500 Echelle de 1m D85 205201 Plancher 2,05m 21,2 18504 Lisse déclic rouge 200201 Stabilisateur DS1 200202 Stabilisateur DS2 Poids total (Kg) ...
- Page 7 D040384B 85 2,05 OCKER M VERSION GARDE CORPS Garde‐corps EXM2 Garde‐corps EXM1 Code produit Hauteur plancher (m) 1 0,9 1 1 ,9 1 0,9 1 1 ,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 Hauteur de travail (m) ...
- Page 8 85 2.05 EPÉRAGE DES PIÈCES OCKER Version lisses (schéma non contractuel) 18500 205201 18505 18504 18502 200202 200201 18518 18515 200103 Version garde-corps EXM (schéma non contractuel) Version EXM2: 205222 Version EXM1: 205221 18500 205201 18505 18502 200202 200201 18518 18515 200103...
- Page 9 D040384B 85 2.05 OSITIONS DES STABILISATEURS OCKER 3 (200 K ²) ONDITIONS DE CHARGEMENT CLASSE 1 niveau chargé à 100% avec 1 opérateur Lg 2,05m…232 daN Lg 2,54m…292 daN Lg 2,95m…340 daN (1 daN ≈ 1 Kg) 1 Second niveau chargé à 50% avec 1 opérateur Orientation du stabilisateur à...
- Page 10 85 2,54 OCKER M VERSION LISSES Code produit Hauteur plancher (m) 9,9 10,9 11,9 Hauteur de travail (m) 9,9 10,9 11,9 12,9 13,9 Quantités Code Désignation Poids 200103 Roue Ø200 à vis 500Kg 18516 Corps de base 2,54m 18518 Echelle de base D85 18506 Diagonale déclic jaune 18502 Echelle de 2m D85 18500 Echelle de 1m D85 254201 Plancher 2,54m 24,8 18505 Lisse déclic bleue 200201 Stabilisateur DS1 200202 Stabilisateur DS2 Poids total (Kg) ...
- Page 11 D040384B 85 2,54 OCKER M VERSION GARDE CORPS Garde‐corps EXM2 Garde‐corps EXM1 Code produit Hauteur plancher (m) 1 0,9 1 1 ,9 1 0,9 1 1 ,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 Hauteur de travail (m) ...
- Page 12 85 2.54 EPÉRAGE DES PIÈCES OCKER Version lisses (schéma non contractuel) 18500 254201 18506 18505 18502 200202 200201 18518 18516 200103 Version garde-corps EXM (schéma non contractuel) Version EXM2: 254222 Version EXM1: 254221 18500 254201 18506 18502 200202 200201 18518 18516 200103...
- Page 13 D040384B 85 2.54 OSITIONS DES STABILISATEURS OCKER 3 (200 K ²) ONDITIONS DE CHARGEMENT CLASSE 1 niveau chargé à 100% avec 1 opérateur Lg 2,05m…232 daN Lg 2,54m…292 daN Lg 2,95m…340 daN (1 daN ≈ 1 Kg) 1 Second niveau chargé à 50% avec 1 opérateur Orientation du stabilisateur à...
- Page 14 85 2,95 OCKER M VERSION LISSES Code produit Hauteur plancher (m) 9,9 10,9 11,9 Hauteur de travail (m) 9,9 10,9 11,9 12,9 13,9 Quantités Code Désignation Poids 200103 Roue Ø200 à vis 500Kg 18517 Corps de base 2,95m 18518 Echelle de base D85 18507 Diagonale déclic verte 18502 Echelle de 2m D85 18500 Echelle de 1m D85 295201 Plancher 2,95m 27,4 18506 Lisse déclic jaune 200201 Stabilisateur DS1 200202 Stabilisateur DS2 Poids total (Kg) ...
- Page 15 D040384B 85 2,95 OCKER M VERSION GARDE CORPS Garde‐corps EXM2 Garde‐corps EXM1 Code produit Hauteur plancher (m) 1 0,9 1 1 ,9 1 0,9 1 1 ,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 Hauteur de travail (m) ...
- Page 16 85 2.95 EPÉRAGE DES PIÈCES OCKER Version lisses (schéma non contractuel) 18500 295201 18507 18506 18502 200202 200201 18518 18517 200103 Version garde-corps EXM (schéma non contractuel) Version EXM2: 295222 Version EXM1: 295221 18500 295201 18507 18502 200202 200201 18518 18517 200103...
- Page 17 D040384B 85 2.95 OSITIONS DES STABILISATEURS OCKER 3 (200 K ²) ONDITIONS DE CHARGEMENT CLASSE 1 niveau chargé à 100% avec 1 opérateur Lg 2,05m…232 daN Lg 2,54m…292 daN Lg 2,95m…340 daN (1 daN ≈ 1 Kg) 1 Second niveau chargé à 50% avec 1 opérateur Orientation du stabilisateur à...
- Page 18 150 2,05 OCKER M VERSION LISSES Code produit Hauteur plancher (m) 9,9 10,9 11,9 Hauteur de travail (m) 9,9 10,9 11,9 12,9 13,9 Quantités Code Désignation Poids 200103 Roue Ø200 à vis 500Kg 18515 Corps de base 2,05m 18519 Echelle de base D150 18505 Diagonale déclic bleue 18512 Echelle de 2m D150 10,0 18513 Echelle de 1m D150 205301 Plancher 2,05m 3P 19,9 18504 Lisse déclic rouge 200201 Stabilisateur DS1 200202 Stabilisateur DS2 Poids total (Kg) ...
- Page 19 D040384B 150 2,05 OCKER M VERSION GARDE CORPS Garde‐corps EXM2 Garde‐corps EXM1 Code produit Hauteur plancher (m) 1 0,9 1 1 ,9 1 0,9 1 1 ,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 Hauteur de travail (m) ...
- Page 20 150 2.05 EPÉRAGE DES PIÈCES OCKER Version lisses (schéma non contractuel) 18513 205201 18505 18504 18512 200202 200201 18519 18504 18515 200103 Version garde-corps EXM (schéma non contractuel) Version EXM2: 205222 Version EXM1: 205221 18513 205201 18505 18512 200202 200201 18519 18504 18515...
- Page 21 D040384B 150 2.05 OSITIONS DES STABILISATEURS OCKER 2 (150 K ²) ONDITIONS DE CHARGEMENT CLASSE 1 niveau chargé à 100% avec 2 opérateurs maxi Lg 2,05m…363 daN Lg 2,54m…454 daN Orientation du stabilisateur à ne pas Lg 2,95m…531 daN (1 daN ≈ 1 Kg) dépasser dans les manipulations 1 second niveau chargé...
- Page 22 150 2,54 OCKER M VERSION LISSES Code produit Hauteur plancher (m) 9,9 10,9 11,9 Hauteur de travail (m) 9,9 10,9 11,9 12,9 13,9 Quantités Code Désignation Poids 200103 Roue Ø200 à vis 500Kg 18516 Corps de base 2,54m 18519 Echelle de base D150 18506 Diagonale déclic jaune 18512 Echelle de 2m D150 10,0 18513 Echelle de 1m D150 254301 Plancher 2,54m 3P 23,2 18505 Lisse déclic bleue 200201 Stabilisateur DS1 200202 Stabilisateur DS2 Poids total (Kg) ...
- Page 23 D040384B 150 2,54 OCKER M VERSION GARDE CORPS Garde‐corps EXM2 Garde‐corps EXM1 Code produit Hauteur plancher (m) 1 0,9 1 1 ,9 1 0,9 1 1 ,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 Hauteur de travail (m) ...
- Page 24 150 2.54 EPÉRAGE DES PIÈCES OCKER Version lisses (schéma non contractuel) 18513 254201 18506 18505 18512 200202 200201 18519 18505 18516 200103 Version garde-corps EXM (schéma non contractuel) Version EXM2: 254222 Version EXM1: 254221 18513 254201 18506 18512 200202 200201 18519 18505 18516...
- Page 25 D040384B 150 2.54 OSITIONS DES STABILISATEURS OCKER 2 (150 K ²) ONDITIONS DE CHARGEMENT CLASSE 1 niveau chargé à 100% avec 2 opérateurs maxi Lg 2,05m…363 daN Lg 2,54m…454 daN Orientation du stabilisateur à ne pas Lg 2,95m…531 daN (1 daN ≈ 1 dépasser dans les manipulations 1 second niveau chargé...
- Page 26 150 2,95 OCKER M VERSION LISSES Code produit Hauteur plancher (m) 9,9 10,9 11,9 Hauteur de travail (m) 9,9 10,9 11,9 12,9 13,9 Quantités Code Désignation Poids 200103 Roue Ø200 à vis 500Kg 18517 Corps de base 2,95m 18519 Echelle de base D150 18507 Diagonale déclic verte 18512 Echelle de 2m D150 10,0 18513 Echelle de 1m D150 295301 Plancher 2,95m 3P 26,2 18506 Lisse déclic jaune 200201 Stabilisateur DS1 200202 Stabilisateur DS2 Poids total (Kg) ...
- Page 27 D040384B 150 2,95 OCKER M VERSION GARDE CORPS Garde‐corps EXM2 Garde‐corps EXM1 Code produit Hauteur plancher (m) 1 0,9 1 1 ,9 1 0,9 1 1 ,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 1,9 2,9 3,9 4,9 5,9 6,9 7,9 8,9 9,9 Hauteur de travail (m) ...
- Page 28 150 2.95 EPÉRAGE DES PIÈCES OCKER Version lisses (schéma non contractuel) 18513 295201 18507 18506 18512 200202 200201 18519 18506 18517 200103 Version garde-corps EXM (schéma non contractuel) Version EXM2: 295222 Version EXM1: 295221 18513 295201 18507 18512 200202 200201 18519 18506 18517...
- Page 29 D040384B 150 2.95 OSITIONS DES STABILISATEURS OCKER 2 (150 K ²) ONDITIONS DE CHARGEMENT CLASSE 1 niveau chargé à 100% avec 2 opérateurs maxi Lg 2,05m…363 daN Lg 2,54m…454 daN Orientation du stabilisateur à ne pas Lg 2,95m…531 daN (1 daN ≈ 1 dépasser dans les manipulations 1 second niveau chargé...
- Page 30 Instructions de montage Docker 85 Insérer les roues dans l’échelle de base. Actionner la commande et serrer l’écrou. Préparer l’échelle de base avec le corps de base et une Relever l’échelle de base. diagonale. Bloquer les roues. Accrocher la diagonale sur le barreau d’échelle le plus haut. Accrocher le corps de base sur le 1er barreau de l’échelle de base.
- Page 31 Instructions de montage Docker 85 D040384B Mettre la partie basse de la diagonale à l’intérieur du corps de Insérer les roues dans l’échelle de base. base en contact sous la marche. Répéter l’étape 2. Accrocher la 2ème diagonale sur le 1er barreau de l’échelle de Relever l’échelle de base.
- Page 32 Instructions de montage Docker 85 Régler l’échafaudage de niveau. Emboiter les échelles de 2m Roues immobilisées, régler la base à l’aide d’un niveau à bulle en 3 phases A, B et C, en réglant les roues une à une successivement si besoin. Baisser la Desserrer Lever la...
- Page 33 Instructions de montage Docker 85 D040384B Saisir la barre d’accrochage pour la faire pivoter. Basculer l’ensemble du garde-corps. Contourner le barreau souhaité en inclinant la barre d’accro- Aligner verticalement les 2 crochets de la barre d’accrochage. chage. Le crochet supérieur de la barre se trouve également 3 barreaux au dessus du niveau de plancher.
- Page 34 Instructions de montage des stabilisateurs DS1 Docker 85 Mise en place les stabilisateurs DS1 pour les hauteurs Positionner le collier en partie haute sous le barreau décrit plancher jusqu’à 6.9m. dans le tableau de position des stabilisateurs suivant la gamme de Docker (voir sommaire). Mettre en place le collier du bracon en vérifiant la position de Ouvrir le bracon en libérant son collier.
- Page 35 Instructions de montage des stabilisateurs DS2 Docker 85 D040384B Mise en place les stabilisateurs DS2. Stabilisateur à la verticale, accrocher la partie haute au Libérer le collier du bracon. barreau décrit dans le tableau de position des stabilisateurs Maintenir le bracon sur le corps du stabilisateur. suivant la gamme de Docker (voir sommaire).
- Page 36 Instructions de montage Docker 85 Positionner le plancher dans l’échafaudage. Engager une extrémité du plancher sur le barreau à la hauteur souhaitée. Accrocher l’autre extrémité, le plancher se met en place. A la hauteur souhaitée, le plancher doit être horizontal et verrouillé.
- Page 37 Instructions de montage Docker 85 D040384B Suite du montage pour la version lisses: Monter dans une trappe du plancher assis sur le contre-plaqué. Accrocher les 4 lisses au barreau sous le plancher (astuce de Attention il ne faut pas monter sur le plancher sans avoir mis montage).
- Page 38 Instructions de montage Docker 150 Insérer les roues dans l’échelle de base. Actionner la commande et serrer l’écrou. Préparer l’échelle de base avec le corps de base et une Relever l’échelle de base. diagonale. Bloquer les roues. Accrocher la diagonale sur le barreau d’échelle le plus haut. Accrocher le corps de base sur le 1er barreau de l’échelle de base.
- Page 39 Instructions de montage Docker 150 D040384B Mettre la partie basse de la diagonale à l’intérieur du corps de Insérer les roues dans l’échelle de base. base en contact sous la marche. Répéter l’étape 2. Accrocher la 2ème diagonale sur le 1er barreau de l’échelle de Relever l’échelle de base.
- Page 40 Instructions de montage Docker 150 Accrocher une lisse à coté du corps de base. Emboiter les échelles de 2m Régler l’échafaudage de niveau. Roues immobilisées, régler la base à l’aide d’un niveau à bulle en 3 phases A, B et C, en réglant les roues une à...
- Page 41 Instructions de montage Docker 150 D040384B Saisir la barre d’accrochage pour la faire pivoter. Basculer l’ensemble du garde-corps. Contourner le barreau souhaité en inclinant la barre d’accro- Aligner verticalement les 2 crochets de la barre d’accrochage chage. Le crochet supérieur de la barre se trouve également 3 barreaux au dessus du niveau de plancher.
- Page 42 Instructions de montage du stabilisateur DS1 Docker 150 Mettre en place les stabilisateurs DS1 pour les hauteurs Positionner le collier en partie haute sous le barreau décrit plancher jusqu’à 6.9m. dans le tableau de position des stabilisateurs suivant la gamme de Docker (voir sommaire). Mettre en place le collier du bracon en vérifiant la position de Ouvrir le bracon en libérant son collier.
- Page 43 Instructions de montage du stabilisateur DS2 Docker 150 D040384B Mise en place les stabilisateurs DS2. Stabilisateur à la verticale, accrocher la partie haute au Libérer le collier du bracon. barreau décrit dans le tableau de position des stabilisateurs Maintenir le bracon sur le corps du stabilisateur. suivant la gamme de Docker (voir sommaire).
- Page 44 Instructions de montage Docker 150 Positionner un plancher dans l’échafaudage. Engager une extrémité du plancher sur le barreau à la hauteur souhaitée. Accrocher l’autre extrémité, le plancher se met en place. Positionner l’autre plancher de la même manière. A la hauteur souhaité, les planchers doivent être horizontaux et verrouillés entre eux et aux échelles..
- Page 45 Instructions de montage Docker 150 D040384B Suite du montage pour la version lisses: Monter dans une trappe du plancher assis sur le contre-plaqué. Accrocher les 4 lisses au barreau sous le plancher (astuce de Attention il ne faut pas monter sur le plancher sans avoir mis montage).
- Page 46 Instructions de montage Docker 85 et 150 (suite) Suite du montage pour les compositions Docker 85 dont les hauteurs sont supérieures à 2.9m Version lisses Version garde-corps EXM Exemple de pièces nécessaires pour rajouter un niveau de plancher Version lisses Version garde-corps Pour continuer le montage et mettre en place les pièces de votre composition,...
- Page 47 Position des échelles de 1m Docker 85 et 150 D040384B Montage des échelles de 1m pour les compositions Docker 85 et Docker 150 1er cas suivant les compositions avec les échelles de 1m sur chaque coté de l’échafaudage (hauteurs plancher: 1.9m, 3.9m, 5.9m, 7.9m, 9.9m et 11.9m) Docker 85 Docker 150...
- Page 48 Exemple de repositionnement de la hauteur de travail version EXM Descendre le plancher d’un barreau en étant dans la trappe: Sans monter sur le plancher par l’autre trappe, descendre le Prendre le plancher par sa poignée avec le verrou. plancher de 2 barreaux. Contourner le barreau par l’intérieur.
- Page 49 Version lisses D040384B Assis sur le plancher à travers la trappe, décrocher une lisse Repositionner la lisse à la hauteur souhaitée. d’un coté et tourner 1/4 de tour pour décrocher l’autre coté. Répéter l’opération pour les autres lisses. Descendre un coté du plancher en contournant un barreau Sans monter sur le plancher descendre par l’autre trappe d’échelle vers l’intérieur de l’échafaudage.
- Page 50 Pour les compositions avec le stabilisateur DS2 installées en hauteur 1,9m, remplacer les 2 échelles de 1m par des échelles de 2m, ajouter 2 diagonales et accrocher les stabilisateurs au premier barreau disponible. Pour tout cas chantier non prévu dans cette notice, consulter DUARIB aux coordonnées page 52 Docker 150...
- Page 51 D040384B Cas particuliers Docker 85 et 150 Cas particulier : Kit d’amarrage Lorsque le vent dépasse les 45km/h, il est obligatoire soit de démonter l’échafaudage, soit de l’amarrer en partie haute.. Dans le cas de l’amarrage : Disposer les stabilisateurs suivant la figure ci-contre ...
- Page 52 Montage en dénivelé: hauteur dénivelé maximum de 1.50m Règles de montage : Les premiers barreaux de l’échelle en bas du dénivelé sont reliés par des diagonales comme précisé sur le schéma ci-contre. Le corps de base doit se positionner horizontalement sur le premier barreau de l’échelle qui se trouve en haut du dénivelé ...
