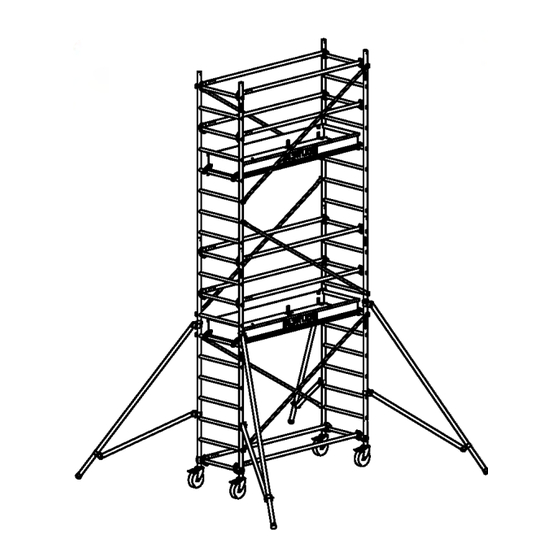

ALTITUDE Alu
MANUEL
D'INSTRUCTIONS
EN 1004-2 - FR
Conforme à la Réglementation Française
Conforme à la norme EN 1004-1
Documentation d'évaluation INS-098
Le manuel d'instructions fait partie du
produit et doit être disponible sur le
lieu d'utilisation de l'échafaudage
roulant.
Il décrit l'utilisation du produit à savoir :
L'exploitation, le montage, la
modification, le déplacement, le
démontage, la vérification, l'entretien
et la maintenance.
AL205
Longueur : 2,05 m
Hauteur plancher : 3,9 m
1/40
D040435 B
D040435 B
D040435B

Publicité

Table des Matières
loading

Manuels Connexes pour Duarib ALTITUDE Alu

Sommaire des Matières pour Duarib ALTITUDE Alu

  • Page 1 D040435 B D040435 B D040435B ALTITUDE Alu MANUEL D’INSTRUCTIONS EN 1004-2 - FR Conforme à la Réglementation Française Conforme à la norme EN 1004-1 Documentation d’évaluation INS-098 Le manuel d’instructions fait partie du produit et doit être disponible sur le lieu d’utilisation de l’échafaudage...

  • Page 2: Exemples D'utilisations

    D040435 B Sommaire Sommaire _____________________________________________________________________ Page 2 Caractéristiques techniques - Charges de service, exemples d’utilisations ___________________ Page 2 Page 3 Cas particulier - description normative - Efforts aux appuis________________________________ Consignes de sécurité - entretien et maintenance_______________________________________ Page 4 Présentation des versions_________________________________________________________ Page 8 Compositions des versions ________________________________________________________ Page 10...

  • Page 3: Cas Particulier: Kit D'amarrages

    D040435 B Cas particulier: Kit d’amarrages Lorsque vent dépasse 45km/h, démonter l’échafaudage ou l’amarrer en partie haute. Dans le cas de l’amarrage : • Disposer les stabilisateurs suivant les figures • Ajouter 2 amarrages sous le dernier niveau de plancher •...

  • Page 4: Consignes De Sécurité

    • Respecter le goupillage des éléments ainsi que le verrouillage des sécurités. • Seuls les composants DUARIB d’origine spécifiés dans le présent manuel doivent être utilisés. • Pour toute utilisation non décrite dans ce manuel, consulter le constructeur.
  • Page 5 Consignes de sécurité D040435 B Exploitation et déplacement : • Vérifier si l’échafaudage roulant est vertical ou s’il nécessite un réglage. • Vérifier si l’échafaudage roulant est correct et complet. • Vérifier qu’aucun changement environnemental n’a une incidence sur l’utilisation en toute sécurité de l’échafaudage roulant. •...
  • Page 6 Consignes de sécurité D040435 B • Pour toute opération : Ne pas dépasser la charge de service verticale sur le plancher avec 1 ou plusieurs opérateurs ; Respecter l’effort horizontal maxi de 30 Kg au niveau du plancher. 30 kg •...

  • Page 7: Entretien Et Maintenance

    • Si besoin et en cas de doute, remplacer la pièce défectueuse par une pièce d’origine DUARIB. • Les composants endommagés ou défectueux ne doivent pas être utilisés, contacter le fabricant pour les procédures de remplacement.
  • Page 8 Présentation des versions D040435 B Version base pliante Version standard Base pliante, plancher bac, lisse Base standard, plancher bac, lisse 8/40...
  • Page 9 Présentation des versions D040435 B Version plancher Modulaire Version Garde-corps Base standard, plancher modulaire, lisse Base standard, plancher bac, garde-corps 9/40...

  • Page 10: Compositions Des Versions Al135

    Compositions des versions AL135 D040435 B Hauteur travail 3,8m 4,8m 5,8m 6,8m AL 135 Hauteur plancher 1,8m 2,8m 3,8m 4,8m Code composition 513112 513113 513114 513115 Version STANDARD Poids composition Code Poids Désignation 501055 Lisse de 1,35m 501085 Diagonale pour 1,35m Code composition 513152 513153 513154 513155 Version BASE PLIANTE...

  • Page 11: Compositions Des Versions Al165

    Compositions des versions AL165 D040435 B Hauteur travail 3,8m 4,8m 5,8m 6,8m AL 165 Hauteur plancher 1,8m 2,8m 3,8m 4,8m Code composition 513312 513313 513314 513315 Version STANDARD Poids composition Code Poids Désignation 501060 Lisse de 1,65m 501090 Diagonale pour 1,65m 501130 14.1 Plancher bac 1,65m...

  • Page 12: Compositions Des Versions Al205

    Compositions des versions AL205 D040435 B Hauteur travail 3,9m 4,9m 5,9m 6,9m 7,9m 8,9m 9,9m AL 205 Hauteur plancher 1,9m 2,9m 3,9m 4,9m 5,9m 6,9m 7,9m Code composition 513712 513713 513714 513715 513716 513717 513718 Version STANDARD Poids composition Désignation Code Poids 501070...

  • Page 13: Compositions Des Versions Al255

    Compositions des versions AL255 D040435 B Hauteur travail 3,9m 4,9m 5,9m 6,9m 7,9m 8,9m 9,9m AL 255 Hauteur plancher 1,9m 2,9m 3,9m 4,9m 5,9m 6,9m 7,9m Code composition 513812 513813 513814 513815 513816 513817 513818 Version STANDARD Poids composition Désignation Code Poids 501075...

  • Page 14: Compositions Des Versions Al300

    Compositions des versions AL300 D040435 B Hauteur travail 3,9m 4,9m 5,9m 6,9m 7,9m 8,9m 9,9m AL 300 Hauteur plancher 1,9m 2,9m 3,9m 4,9m 5,9m 6,9m 7,9m Code composition 513912 513913 513914 513915 513916 513917 513918 Version STANDARD Poids composition Désignation Code Poids 501080...

  • Page 15: Stabilité

    D040435 B Encombrement L’encombrement est le même pour toutes les versions Entraxe en m Encombrement en m Produit Longueur Largeur Longueur Largeur AL 135 0.62 0.72 AL 165 1.65 0.62 1.75 0.72 AL 205 2.05 0.69 2.15 0.79 AL 255 2.54 0.69 2.64...

  • Page 16: Représentation De La Version Base Pliante

    Représentation AL135 - AL165 D040435 B Représentation de la version base standard, plancher bac, lisse Les représentations globales des échafaudages sont similaires quel que soit le type de plancher et le type de protection collective (lisses ou garde-corps). Ht 1,8m Ht 4,8m Ht 3,8m Ht 2,8m...
  • Page 17 Représentation AL205 - AL255 - AL300 D040435 B Représentation de la version plancher bac, lisse Les représentations globales des échafaudages sont similaires quel que soit le type de plancher et le type de protection collective (lisses ou garde-corps). Ht 1,9m Ht 4,9m Ht 3,9m Ht 2,9m...

  • Page 18: Hauteurs Paires

    Hauteurs paires D040435 B On parle de hauteurs paires, quand le plancher le plus haut est positionné à 1,8m - 3,8m du sol pour AL135 - AL165 et 1,9m - 3,9m - 5,9m - 7,9m du sol pour AL205 - AL255 - AL300. Pour bien comprendre le montage des éléments voici une présentation des différents «...

  • Page 19: Hauteurs Impaires

    Hauteurs impaires D040435 B On parle de hauteurs impaires, quand le plancher le plus haut est positionné à 2,8m - 4,8m du sol pour AL135 - AL165 et 2,9m - 4,9m - 6,9m du sol pour AL205 - AL255 - AL300. Pour bien comprendre le montage des éléments voici une présentation des différents «...

  • Page 20: Hauteur Plancher 1,8M

    Positionnement des pièces D040435 B Versions base standard AL135 et AL165 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL135 et AL165. Hauteur plancher 1,8m Garde-corps 11ème barreau Stabilisateur 9ème barreau...

  • Page 21: Hauteur Plancher 3,8M

    Positionnement des pièces D040435 B Versions base standard AL135 et AL165 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL135 et AL165. Hauteur plancher 3,8m Diagonale 19ème barreau Garde-corps 19ème barreau...
  • Page 22 Positionnement des pièces D040435 B Versions base pliante AL135 et AL165 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL135 et AL165. Hauteur plancher 1,8m Garde-corps 11ème barreau Stabilisateur 9ème barreau...
  • Page 23 Positionnement des pièces D040435 B Versions base pliante AL135 et AL165 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL135 et AL165. Hauteur plancher 3,8m Diagonale 19ème barreau Garde-corps 19ème barreau...

  • Page 24: Hauteur Plancher 1,9M

    Positionnement des pièces D040435 B Versions AL205, AL255 et AL300 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL205, AL255 et AL300. Hauteur plancher 1,9m Garde-corps 11ème barreau Stabilisateur 9ème barreau...

  • Page 25: Hauteur Plancher 3,9M

    Positionnement des pièces D040435 B Versions AL205, AL255 et AL300 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL205, AL255 et AL300. Hauteur plancher 3,9m Diagonale 19ème barreau Garde-corps 19ème barreau...

  • Page 26: Hauteur Plancher 5,9M

    Positionnement des pièces D040435 B Versions AL205, AL255 et AL300 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL205, AL255 et AL300. Hauteur plancher 5,9m Garde-corps 27ème barreau Diagonale 26ème barreau...

  • Page 27: Hauteur Plancher 6,9M

    Positionnement des pièces D040435 B Versions AL205, AL255 et AL300 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL205, AL255 et AL300. Hauteur plancher 6,9m Garde-corps 31ème barreau Diagonale 30ème barreau...

  • Page 28: Hauteur Plancher 7,9M

    Positionnement des pièces D040435 B Versions AL205, AL255 et AL300 La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même niveau c’est-à-dire à 1m du plancher. La représentation est similaire pour les versions AL205, AL255 et AL300. Hauteur plancher 7,9m Garde-corps 35ème barreau Diagonale 33ème barreau...

  • Page 29: Première Marche (Accessoire)

    Instructions de montage D040435 B Première marche (accessoire) La première marche C257109 s’installe à l’intérieur de l’échafaudage, centrée sur le premier barreau d’une échelle de base. Cette marche est utile dans le cas où l’utilisateur positionne l’accès du plancher du côté où les roues sont sorties au maximum.

  • Page 30: Montage De La Base Standard

    Montage de la base standard D040435 B Appuyer sur le bouton et insérer l’extrémité de la Montage d’une base standard diagonale jusqu’en butée dans le sertissage de l’échelle. Relâcher le bouton. Monter les diagonales. Vérifier la mise en place en tirant sur la diagonale sans toucher au bouton.
  • Page 31 Montage de la base pliante D040435 B Lever les verrous des extrémités de la base pliante Monter la base pliante. (cadenas ouverts). Insérer les extrémités dans les sertissages des échelles. Baisser les verrous (cadenas fermés) Troisième barreau Ouvrir le verrou manuel (à droite) Monter la lisse sur le premier barreau Mettre en place la lisse.

  • Page 32: Démontage

    Instructions de montage hauteur impaire D040435 B Monter la base de l’échafaudage. Monter 2 échelles de 2m. Voir les étapes de montage de la base Standard ou Goupiller les échelles. de la base Pliante. 2 échelles de 1m peuvent se mettent en lieu et place Version base Standard ou base Pliante, le reste du d’une échelle de 2m.
  • Page 33 Instructions de montage hauteur paire D040435 B Monter la base de l’échafaudage. Monter 2 échelles de 1m. Voir les étapes de montage de la base Standard ou Goupiller les échelles. de la base Pliante. Version base Standard ou base Pliante, le reste du montage est similaire.
  • Page 34 Instructions de montage hauteur paire D040435 B Monter la protection collective. Monter les diagonales du premier niveau de Suivre les instructions de montage en sécurité des plancher. lisses ou garde-corps monobloc. Suivre les instruction de montage des diagonales. Version lisse Version garde-corps Monter le plancher du niveau supérieur.

  • Page 35: Montage En Sécurité Des Lisses

    Montage en sécurité des lisses D040435 B Accrocher la lisse à distance au barreau souhaité Basculer le verrou manuel vers le haut Utiliser le bout de la diagonale, engager celui-ci dans l’autre extrémité de la lisse. Vérifier la mise en place du Monter la lisse à...

  • Page 36: Montage En Sécurité Des Garde-Corps

    Montage en sécurité des garde-corps D040435 B Accrocher le garde-corps à distance Orienter ou basculer vers le haut tous les verrous manuels. Verrou manuel Utiliser le bout de la diagonale, engager celui-ci dans le trou du verrou à l’autre extrémité du garde- Verrou corps.

  • Page 37: Montage En Sécurité Du Plancher Bac

    Montage en sécurité du plancher bac D040435 B Monter un plancher à hauteur d’homme, en laissant les verrous du plancher en position ouverte. Le positionnement du plancher à une hauteur plus importante, se déroule en déplaçant chaque extrémité du plancher de manière successive jusqu'à la hauteur désirée. Une fois le plancher en place, abaisser les verrous du plancher.

  • Page 38: Montage En Sécurité D'un Plancher Modulaire Et Des Plinthes

    Montage en sécurité d’un plancher D040435 B modulaire et des plinthes La mise en place du plancher Modulaire se fait de la même manière que le plancher Bac. Se reporter aux étage de montage du plancher Bac. Une fois le plancher en place, abaisser les verrous du plancher.

  • Page 39: Vérifications Avant Utilisation

    D040435 B Vérifications avant utilisation Les vérifications doivent être effectuées par une personne qualifiée. Date : …………………………. Chantier : …………………………. Référence du matériel : …………………………. N° d’identification : …………………………. Nom du vérificateur : …………………………. Si vous répondez non à au moins une des vérifications, l’échafaudage n’est pas utilisable.
  • Page 40 D040435 B 40/40...
