Duarib AC SFP Notice D'utilisation

Notice d'utilisation

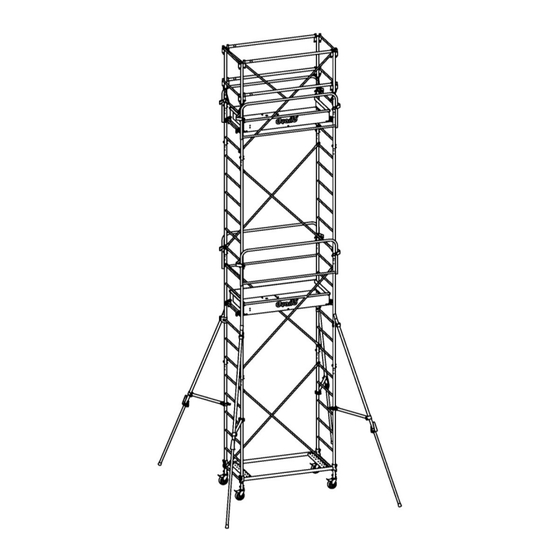

Utilisation : L'Altitude Acier Special Faux Plafonds (AC SFP) est un échafaudage roulant, utilisé par les professionnel, pour travailler en hauteur et en sécurité, au-
dessus de faux plafonds. L'AC SFP est constitué de composants de l'Altitude Acier 150 (AC 150), et de composants spécialements dédiés aux faux plafonds.
Cette notice décrit les étapes de montage de ces pièces spéciales, pour le montage des pièces de l'AC 150, se référer à la notice référence D040373.
⓭
⓫
⓬
❿
❹
❸
❽
❾ ❶ ❷
11172
11173
Compositions
⓯
AC SFP
⓮ Rep Désignation
❶ Roue à frein Ø125
❷ Corps de base AC150
❼
❸ Echelle 6 barreaux
❹ Echelle 4 barreaux
❻
❺ Plancher AC150
❻ Garde-corps AC150
❺
❼ Diagonale AC150
❽ Stabilisateur
❾ Goupille clips
❿ Goupille QDC
⓫ Echelle 1 barreau
⓬ Echelle 2 barreaux
⓭ Montant garde-corps 11131
⓮ Lisse latérale
⓯ Lisse d'extrémité
11171
11174
Duarib - CDH Group - Route de la Limouzinière - 44310 Saint Philbert de Grand Lieu
Téléphone : +33 (0)2 40 78 97 22 - Télécopie : +33 (0)2 40 78 78 71 - www.duarib.fr
Code composition 11171 11172 11173 11174 11175 11176
Hauteur plancher en m 1.7
Hauteur travail en m 3.7
Masse en kg 106
Code Masse Quantités suivant référence du produit
11101 1.4 4
11102 7 1
11105 7 0
11106 5 2
11107 13 1
11110 4.5 2
11113 1.4 4
11116 7 4
46057 0.1 4
46070 0.1 16
11129 1.8 2
11130 3 2
1.3 4
11132 2 4
11133 0.8 4
Conditions de chargement :
Identiques à l'AC150, se référer à la notice D040373.
Charge répartie classe 3 (200 daN/m²)
11175
AC SFP
2.8 3.9 5 5.6
4.8 5.9 7 7.6
120 150 163 167
4 4 4 4
1 1 1 1
0 4 4 6
4 0 2 0
1 2 2 2
2 4 4 4
6 6 8 8
4 4 4 4
4 4 4 4
20 20 24 24
2 2 2 2
2 2 2 2
4 4 4 4
4 4 4 4
4 4 4 4
11176
1/4 - D040452
6.7
8.7
202
4
1
6
2
3
6
10
4
4
28
2
2
4
4
4
