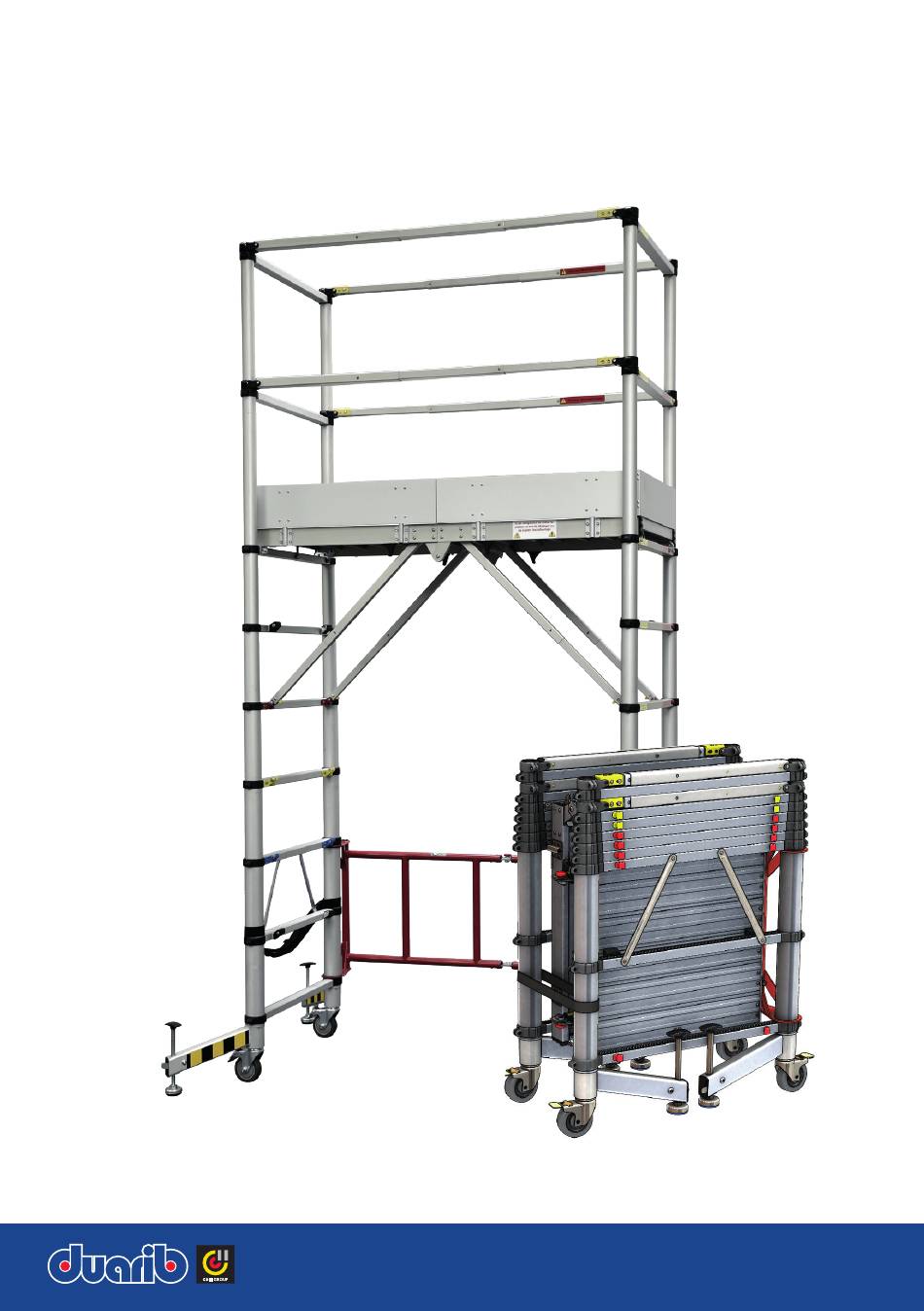

- Page 1 TELETOWER Notice de montage, démontage, et d‘utilisation Réf. 30100600-V2 Route de la Limouzinière - 44310 Saint Philbert de Grand Lieu D040432B Téléphone : +33 (0)2 40 78 97 22 - welcome@duarib.fr - www.duarib.fr...
-
Page 2: Introduction

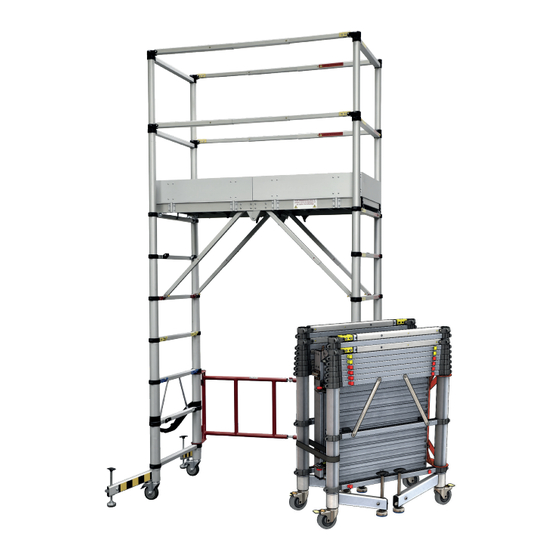

Le TELETOWER est conforme à la réglementation française, intégrée au Code du Travail. Le TELETOWER est composé d‘une structure, d‘un plateau et de plinthes en aluminium avec finition anodisée. Il est construit pour résister aux conditions de manipulation et de travail les plus rigoureuses. -
Page 3: Table Des Matières
Plancher à 1,50m de hauteur ................Page 20 Plancher à 1,75m de hauteur ................ Page 22 Plancher à 2,00m de hauteur ..............Page 24 6. REPLIER LE TELETOWER ................... Page 27 7. PODIUM ..........................Page 30 CONSIGNES DE SECURITE..................Page 32 GARANTIE ..........................Page 34... - Page 4 AVERTISSEMENT. Bien qu‘il soit possible de monter le TELETOWER lorsque le plancher est en place, il est vivement recommandé de TOUJOURS installer le plancher une fois que le TELETOWER est monté à la hauteur requise. AVERTISSEMENT. Le plancher doit TOUJOURS être démonté avant d‘abaisser le TELETOWER.
-
Page 5: Caracteristiques Principales
CARACTÉRISTIQUES PRINCIPALES Caractéristiques techniques TELETOWER Sécurité H Décret 2004-924 du 1/09/04 Matière Aluminium anodisé Hauteur travail maxi 4.00 m Nb de hauteurs de travail Réglage Tous les 25 cm Dimensions 1.50 x 0.80 m Dimensions extérieures (encombrement) 1.55 x 0.92 m Dimensions pliées... -
Page 6: Dans Le Carton
ÉQUIPEMENT ET ACCESSOIRES FOURNIS Nous vous recommandons de conserver cet emballage au cas où vous auriez besoin de Le TELETOWER® est fourni en un seul modèle : TTA02TB. Les illustrations ci-dessous sont celles retourner ce produit dans le cadre de la garantie. -
Page 7: Pour Commencer
L‘échafaudage se replie en déverrouillant les boutons d‘extrémité. Les boutons jaunes agissent de la même façon que les boutons rouges et sont utilisés lorsque l‘on replie le TELETOWER. Les boutons de relâchement jaunes se trouvent à chaque extrémité Déverrouillé Bloqué... - Page 8 Déployer les stabilisateurs au sol Déployer les stabilisateurs au sol Les stabilisateurs au sol doivent être déployés lorsque le TELETOWER® a été complètement monté à Les stabilisateurs au sol doivent être déployés lorsque le TELETOWER® a été complètement monté à...
-
Page 9: Installer Les Garde-Corps
1. INSTALLER LES GARDE-CORPS Cette procédure démarre lorsque le TELETOWER est complètement replié et que les roulettes sont installées comme illustré à la Figure 1.1. 1. Vérifier que les roulettes soient débloquées et que les roues peuvent tourner librement. 2. Détacher les deux sangles autour des montants de la base verticale. - Page 10 2. Mise en place de la hauteur des sous-lisses : placer un pied sur le BARREAU 9 et soulever le BARREAU 2 en le tenant par les deux extrémités, jusqu‘au verrouillage des boutons jaunes du BARREAU 3. Vous entendrez les clics, voir Figure 1.4. 3. Recommencer les étapes (1) et (2) sur le cadre opposé du TELETOWER.
- Page 11 LISSES & SOUS-LISSES LISSES & SOUS-LISSES 1. Tenir le manchon jaune à l'extrémité d'une lisse supérieure avec le pouce et les doigts et l e pousser 1. Pour retirer une lisse de son point d‘ancrage, pousser le manchon jaune vers l‘extrémité vers l'extrémité...
- Page 12 AVERTISSEMENT. Le plancher doit TOUJOURS être monté sur le BARREAU 3 sauf 1.00m Soulever ce barreau, puis les barreaux 5&6 lorsque le TELETOWER est utilisé en mode « PODIUM». BARREAU AVERTISSEMENT. Le plancher doit TOUJOURS être monté sur le BARREAU 3 sauf lorsque le Plateau hauteur : 1.50 m...
- Page 13 3. Fixer le plateau sur les BARREAUX 3 en tirant la languette de la tige de blocage des deux verrous anti-soulèvement situés aux deux extrémités de celui-ci (voir la Figure 2.4). Installer les trois jeux de six plinthes comme indiqué au chapitre 2 page 14. 5.
-
Page 14: Installer Les Six Plinthes
3. INSTALLER LES SIX PLINTHES 3. INSTALLER LES PLINTHES Trois modèles de plinthes sont livrés dans un sac en toile et prêtes à l‘emploi : Les plinthes sont fournies en six sections dans un sac en toile avec leurs supports de fixation. - deux plinthes latérales côté... -
Page 15: Installer Les Diagonales
4. INSTALLER LES DIAGONALES Le plateau est équipé de quatre diagonales qui sont logées sur sa face inférieure, voir la Figure 4.1. 4. INSTALLER LES DIAGONALES AVERTISSEMENT. Les diagonales de plancher DOIVENT être déployées lorsque la Le plancher est équipé de quatre diagonales qui sont logées sur sa face inférieure, voir la Figure 4.1. hauteur de plancher est de 1,50 mètre ou plus. -
Page 16: Ranger Les Diagonales
- Pour le plancher à 2 m de hauteur, utiliser le point le regard. d‘ancrage rouge sur le BARREAU 5 (voir la Figure Lorsque le TELETOWER® a été monté à la hauteur 4.3). La couleur du regard doit être rouge (voir la voulue et que le plancher est installé, déployer une Figure 4.5). -
Page 17: Regler La Hauteur De Plancher
5. RÉGLER LA HAUTEUR DE PLANCHER Bien déterminer la hauteur de plancher dont vous avez besoin. AVERTISSEMENT. Bien qu‘il soit possible de monter le TELETOWER lorsque le plancher est en place, il est vivement recommandé de TOUJOURS installer le plancher une fois que le TELETOWER est monté... -
Page 18: Plancher À 1 Mètre De Hauteur
monter dessus BARREAU BARREAU Garde-corps - Ne pas monter dessus PLANCHER À 1 MÈTRE DE HAUTEUR BARREAU BARREAU Toujours placer le 1.00m plateau à ce niveau BARREAU BARREAU 1. Comme décrit sur l‘image ci-dessous, monter le garde-corps (voir pages 9 à 11). Plateau hauteur : 1.75 m Soulever ce barreau, puis les barreaux 5&6 2. -
Page 19: Plancher À 1,25 Mètre De Hauteur
PN03307300 Telescopic Tower Labels_C_Rev. A 0121-DUARIB-janv21.pdf 02/02/2021 08:11 PLANCHER À 1,25 MÈTRE DE HAUTEUR BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 1.25 m monter dessus Soulever ce barreau Comme décrit sur les images ci-dessous : BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 2.00 m... -
Page 20: Plancher À 1,50 Mètre De Hauteur
BARREAU BARREAU Plateau hauteur : 1.75 m Soulever ce barreau, puis les barreaux 5&6 BARREAU Plateau hauteur : 1.50 m PLANCHER À 1,50 MÈTRE DE HAUTEUR Soulever ce barreau, puis le barreau 6 Comme décrit sur les images page 21 : 1. - Page 21 BARREAU BARREAU Plateau hauteur : 1.75 m Soulever ce barreau, puis les barreaux 5&6 BARREAU Plateau hauteur : 1.50 m PLANCHER À 1,50 MÈTRE DE HAUTEUR Soulever ce barreau, puis le barreau 6 Etape 1 Etape 2 BARREAU 1 BARREAU 1 BARREAU 2 BARREAU 2 BARREAU 3...
-
Page 22: Plancher À 1,75 Mètre De Hauteur
BARREAU BARRE Toujours placer le 1.00m plateau à ce niveau PLANCHER À 1,75 MÈTRE DE HAUTEUR BARREAU BARRE Plateau hauteur : 1.75 m Soulever ce barreau, puis les barreaux 5&6 BARREAU Comme décrit sur les images pages 22 et 23 : Plateau hauteur : 1.50 m Soulever ce barreau, puis le barreau 6 1. - Page 23 Toujours placer le 1.00m plateau à ce niveau BARREAU BARRE Plateau hauteur : 1.75 m PLANCHER À 1,75 MÈTRE DE HAUTEUR Soulever ce barreau, puis les barreaux 5&6 BARREAU Plateau hauteur : 1.50 m Soulever ce barreau, puis le barreau 6 Etape 2 Etape 3 BARREAU 1...
-
Page 24: Plancher À 2 Mètres De Hauteur
PN03307300 Telescopic Tower Labels_C_Rev. A 0121-DUARIB-janv21.pdf 02/02/2021 08:11 BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 1.25 m monter dessus Soulever ce barreau PLANCHER À 2 MÈTRES DE HAUTEUR BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 2.00 m monter dessus Déployer les barreaux 3,4,5 &... - Page 25 PN03307300 Telescopic Tower Labels_C_Rev. A 0121-DUARIB-janv21.pdf 02/02/2021 08:11 BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 1.25 m monter dessus Soulever ce barreau BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 2.00 m PLANCHER À 2 MÈTRES DE HAUTEUR monter dessus Déployer les barreaux 3,4,5 &...
- Page 26 BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 1.25 m monter dessus Soulever ce barreau BARREAU BARREAU Garde-corps - Ne pas Plateau hauteur : 2.00 m PLANCHER À 2 MÈTRES DE HAUTEUR monter dessus Déployer les barreaux 3,4,5 & 6 BARREAU BARREAU Toujours placer le...
-
Page 27: Replier Le Teletower
4. Détacher les deux verrous à ressort qui maintiennent le plancher attaché au BARREAU 3. 5. Retirer le plancher des BARREAUX 3. AVERTISSEMENT. Pour replier le TELETOWER, commencez toujours au BARREAU 7. N‘OUBLIEZ PAS. Les boutons rouges et jaunes fonctionnent comme suit : •... - Page 28 AVERTISSEMENT. Ne relâchez JAMAIS les deux boutons d‘un barreau en même temps. AVERTISSEMENT. Ne placez JAMAIS la main ou les doigts sur des barreaux qui sont abaissés sur un autre barreau ni sur le barreau sur lequel les autres barreaux sont abaissés. La procédure suivante s‘applique à...
- Page 29 Étape 2 Répéter l‘Etape 1 pour le BARREAU 5, mais relâcher les boutons sur le BARREAU 6. Étape 3 Répéter l‘Etape 1 pour le BARREAU 4, mais relâcher les boutons sur le BARREAU 5. Étape 4 Répéter l‘Etape 1 pour le BARREAU 3, mais relâcher les boutons sur le BARREAU 4. Étape 5 Pour replier les garde-corps, procéder comme décrit aux pages 9 à...
-
Page 30: Podium
7.1 et à la Figure 7.2 à la page 31. INSTALLER LE PODIUM Cette installation correspond à la position totalement repliée du TELETOWER avec les roulettes montées. 1. Vérifier que les roulettes sont débloquées et que les roues peuvent tourner librement. -
Page 31: Pendant L'utilisation
4. Tenir le manchon jaune à l'extrémité de la sous-lisse gauche avec le pouce et les doigts et le pousser vers son extrémité. Maintenir le 4. Tenir le manchon jaune à l‘extrémité de la sous-lisse arrière avec manchon dans cette position pendant que vous soulevez l'extrémité le pouce et les doigts et le pousser vers son extrémité. -
Page 32: Consignes De Securite
• Le bon fonctionnement de tous les verrouillages (corps de base, diagonale, plancher, ...) Si besoin et en cas de doute, remplacer la pièce défectueuse par une pièce d’origine DUARIB. • La tenue des assemblages et l‘aspect visuel des pièces. - Page 33 Consignes de sécurité Consignes de sécurité • Les 4 roues doivent toujours être en contact avec le sol afin de supporter la charge d’exploitation • Les 4 roues doivent toujours être en contact avec le sol afin de supporter la charge et le poids propre de la structure (charge maxi sur une roue : 150 kg).
-
Page 34: Garantie
GARANTIE Garantie légale et réglementaire : Les produits commercialisés par le Vendeur sont conformes à la législation et/ou réglementation et/ou aux normes en vigueur et sont garantis contre tous vices de fabrication, hors pièces d‘usure, conformément aux dispositions légales et réglementaires applicables. -
Page 35: Composants Teletower Identifies
COMPOSANTS TELETOWER IDENTIFIÉS N° Code Duarib Désignation Duarib PR12141 Kit de 2 lisses latérales Kit de 2 sous-lisses PR12142 latérales 110300 Plancher PR12143 Diagonale pour plancher PR12144 Kit de plinthes complet 111000 Base pliante PR12145 Kit de sangles de fermeture... - Page 36 Des outils pour faciliter votre pour répondre à vos vidéos pour mieux utiliser prise de décision, réaliser problématiques de vos équipements Duarib et vos devis ou faire évoluer travail en hauteur. décrypter la Réglementation. vos produits. Et encore plus de nouveaux services ! RESTEZ CONNECTÉS AVEC DUARIB...
