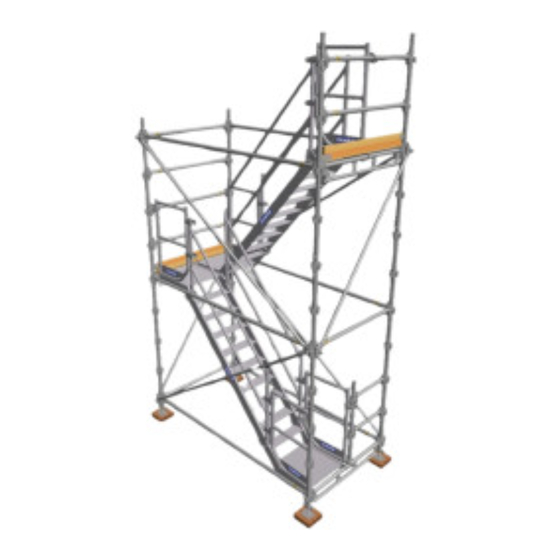

Duarib MULTI 4X Notice De Montage Et D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
frANCE
Multi4X
Echafaudage
multidirectionnel
4 positions
conforme aux normes EN 12810 et 12811
et au décret du 1
septembre 2004.
er
NOTICE
DE MONTAGE,
DE DEMONTAGE
ET D'uTIlIsATION
M
:
ODèlE présENTé
MulTI 4X
version lisses
largeur 0,83 m.

Publicité

Table des Matières
loading

Manuels Connexes pour Duarib MULTI 4X

Sommaire des Matières pour Duarib MULTI 4X

  • Page 1 Multi4X Echafaudage multidirectionnel 4 positions conforme aux normes EN 12810 et 12811 et au décret du 1 septembre 2004. NOTICE DE MONTAGE, DE DEMONTAGE ET D’uTIlIsATION ODèlE présENTé MulTI 4X version lisses largeur 0,83 m.

  • Page 2: Table Des Matières

    SOMMAIRE ARACTÉRISTIQUES Caractéristiques générales………………………………………………………... Page 4 Caractéristiques techniques……………………………………………………….. Page 5 MULTI 4X version lisses..………………………………………………………….. Page 6 MULTI 4X version EXM…………………………………………………………….. Page 7 Données de calcul………………………………………………………………….. Page 8 ONSIGNES DE SÉCURITÉ ONNÉES TECHNIQUES PAR COMPOSANT Les pressions admissibles…………………………………………………………. Page 10 Les calages…………………………………………………………………………..
  • Page 3 Page 51 Les colliers et accessoires…………………………………………………………. Page 56 Les amarrages………………………………………………………………………. Page 58 Les consignes d'affichage…………………………………………………………. Page 64 ÉQUENCES DE MONTAGE MULTI 4X version lisses…..……………………………………………………….. Page 66 MULTI 4X version EXM…………………………………………………………….. Page 69 AINTENANCE ÉMONTAGE ARANTIE NFORMATIONS ANNEXES Unités de mesure……………………………………………………………………...

  • Page 4: Caractéristiques Générales

    à 100% plus un niveau de plancher chargé à 50%. La hauteur maximale de l’échafaudage est de 24m selon la norme EN12810 et EN12811. Les pièces de l’échafaudage MULTI 4X sont compatibles avec les pièces de l’échafaudage F3000 (consultez la notice D040359)

  • Page 5: Caractéristiques Techniques

    3m / 2,5m / 2m / 1,5m / 1m LASSES DE CHARGE DE SERVICE Classes de l'échafaudage MULTI 4X selon sa largeur, sa longueur de travée, les planchers dont il est équipé, et si il est recouvert ou non recouvert.

  • Page 6: Multi 4X Version Lisses

    MULTI 4X - VERSION LISSES - LARGEUR 0,83M La version lisses existe aussi en largeur 1m. RINCIPAUX COMPOSANTS Semelle à vis réglable sur 0,41m 21.905 Diagonale verticale 3mx2m 50.065 Montant de départ 50.033 Plancher alu-bois à trappe 3mx0,72m 50.122 Montant de 1m 50.035...

  • Page 7: Multi 4X Version Exm

    MULTI 4X - VERSION EXM - LARGEUR 1M La version EXM existe aussi en largeur 0,83m. RINCIPAUX COMPOSANTS Semelle à vis réglable sur 0,41m 21.905 Lisse de protection de 3m 20.913 Montant de départ 50.033 Plancher alu-bois à trappe 3mx0,6m 50.126...

  • Page 8: Données De Calcul

    DONNÉES DE CALCUL HARGES D UTILISATION MAXIMUM DANS LE NOEUD Moment de flexion Effort tranchant = 40 daN.m = 1350 daN Effort de traction Effort de compression = 2010 daN = 2900 daN D040376D...

  • Page 9: Consignes De Sécurité

    à 50 000 volts, ou bien 5m plus la longueur de la pièce manipulée si la tension est supérieure à 50 000 volts.  N'utiliser que des composants de fabrication DUARIB cités dans cette notice.  Effectuer les examens et vérifications périodiques conformément à la réglementation en vigueur.
  • Page 10 PRESSIONS ADMISSIBLES Les points d’appui au sol de l’échafaudage doivent être d’une résistance suffisante pour reprendre les descentes de charges dues au poids propre de la structure et à sa charge d’exploitation. UR LES SOLS Pression Nature du sol admissible (daN/cm²) 0,5 à...

  • Page 11: Les Calages

    LES CALAGES Les calages sont destinés à répartir le poids de l'échafaudage avec les charges d'exploitation et climatiques. La surface des appuis est fonction de ces charges et de la nature du sol. Il est indispensable de prévoir systématiquement des calages en fonction des charges et de la nature du sol. F : charge d'utilisation de la semelle (daN) a : côté...

  • Page 12: Les Semelles

    LES SEMELLES Les semelles permettent la mise à niveau de l'échafaudage. 21912 21905 21907 21902 Poids Code Désignation (kg) 21907 Semelle à vis orientable réglable sur 0,3m 21905 Semelle à vis réglable sur 0,41m 21902 Semelle à trous réglable sur 0,5m Semelle à...

  • Page 13: Les Montants

    LES MONTANTS 50037 50036 50035 50034 50033 Les montants présentent un nœud tous les 0,5m. Ce nœud permet d'assembler éléments clavetage, tous les 90°. Poids Code Désignation (kg) 50033 Montant de départ 50034 Montant de 0,5m 50035 Montant de 1m 50036 Montant de 2m Montant de 3m...

  • Page 14: Les Montants Renforcés

    LES MONTANTS RENFORCÉS A utiliser dans des configurations permettant de transmettre des efforts plus importants. La hauteur de montants doublés ou triplés sera fonction du cas chantier. Poids Code Désignation (kg) 50170 50170 Etrier double à clavettes 50176 Etrier triple à clavettes Montage des montants doublés CHÉMA DE PRINCIPE ONTANTS DOUBLÉS...
  • Page 15 LES LONGERONS ET LES LISSES Les longerons relient les montants entre eux. Les lisses sont des éléments horizontaux qui protègent contre les chutes de hauteur de personnes. 50046 Poids Code Désignation (kg) 50053 50041 Longeron / lisse de 0,3m 50042 Longeron / lisse de 0,46m 50043 Longeron / lisse de 0,67m...

  • Page 16: Les Longerons Renforcés

    LES LONGERONS RENFORCÉS Les longerons renforcés reçoivent des planchers, et permettent de reprendre des charges verticales. Poids Code Désignation (kg) 50054 Longeron renforcé de 1,5m 10,2 50157 50055 Longeron renforcé de 2m 13,7 50056 Longeron renforcé de 2,5m 16,3 50057 Longeron renforcé...
  • Page 17 Montage de la diagonale Verrou de diagonale Monter l’étrier de diagonale (50040) au Enfiler la diagonale sur l’axe de l’étrier, On peut monter 2 diagonales sur un niveau des planchers. Frapper la clavette le verrou s’escamote automatiquement. même étrier. à l'aide d'un marteau. S’assurer que le verrou revient dans sa position de verrouillage.

  • Page 18: Les Garde-Corps

    LES GARDE-CORPS Un garde-corps est un élément de protection contre les chutes de personnes au niveau d'un plancher de travail. ES GARDE CORPS DE MONTAGE PROVISOIRES Un garde-corps provisoire de montage assure la protection contre les chutes de hauteur en phase de montage. Il permet de monter les lisses en toute sécurité.
  • Page 19 ES GARDE CORPS DE MONTAGE ET D EXPLOITATION Un garde-corps de montage et d'exploitation (EXM) assure la protection contre les chutes de hauteur en phase de montage et en phase d'exploitation. Poids Code Désignation (kg) 20924 Garde-corps EXM 0,83m 20925 Garde-corps EXM 1m 20912 20920 Garde-corps EXM 1,5m 20916 Garde-corps EXM 2m...
  • Page 20 Montage du garde-corps EXM 1,5m / 2m / 2,5m / 3m La fixation en "U" qui recevra la plinthe, doit se trouver à l'intérieur de l'échafaudage. Intérieur de l'échafaudage. Verrouiller les goupilles Engager le côté articulé. Engager l'autre côté. manuellement. Les lisses de protection d'accès pour garde-corps EXM 1,5m / 2m / 2,5m / 3m Poids Code...

  • Page 21: Les Planchers

    LES PLANCHERS ES PLANCHERS ALU BOIS Planchers alu-bois largeur 0,72m 50112 Classe de Poids Code Longueur x largeur charge (kg) 50112 0,83m x 0,72m 50113 1m x 0,72m 50117 50114 1,5m x 0,72m 13,7 50115 2m x 0,72m 17,7 50116 2,5m x 0,72m 21,4 3m x 0,72m...
  • Page 22 ES PLANCHERS ACIER Planchers acier largeur 0,2m Classe de Poids Code Longueur x largeur charge (kg) 50193 0,83m x 0,2m 50194 1m x 0,2m 50195 1,5m x 0,2m 10,9 50198 50196 2m x 0,2m 13,6 50197 2,5m x 0,2m 16,3 50198 3m x 0,2m Planchers acier largeur 0,3m...
  • Page 23 Montage des planchers acier et alu Déverrouiller les anti-soulèvements et manipuler le plancher en le saisissant par les traverses. Monter les crochets du plancher sur les longerons de chaque côté. Verrouiller les anti-soulèvements. Charge d'utilisation maximum des planchers selon leur classe Charge Classe Charge concentrée...
  • Page 24 REPARTITION DES PLANCHERS Largeur 0,2m Largeur 1m Largeur 1,5m Largeur 0,4m Largeur 0,46m Largeur 2m Largeurs Versions de plancher 0,2m acier 0,3m acier ou alu 0,36m acier ou alu Largeur 0,7m Alu-bois 0,6m avec trappe Alu-bois avec ou 0,72m sans trappe Largeur 2,5m Largeur 0,83m D040376D...
  • Page 25 Largeur 3m D040376D...

  • Page 26: Les Échelles

    LES ÉCHELLES Les échelles s'accrochent aux planchers alu-bois à trappe sur les travées d'accès. 20513 28202 Poids Code Désignation (kg) 28202 Echelle d’accès de 2m en acier galvanisé Echelle d’accès de 2m en aluminium 20513 Montage des échelles ÉCHELLE ACIER ÉCHELLE ALUMINIUM Maintenir la trappe du plancher ouverte et accrocher l'échelle...

  • Page 27: Les Plinthes

    LES PLINTHES Les plinthes protègent des chutes de hauteur et des chutes d'objets. ES PLINTHES ACIER DÉPORTÉES Poids Code Désignation (kg) 50199 Plinthe acier déportée de 0,83m 50200 Plinthe acier déportée de 1m 50201 Plinthe acier déportée de 1,5m 50204 50202 Plinthe acier déportée de 2m 50203...
  • Page 28 ES PLINTHES ACIER AXÉES Poids Code Désignation (kg) 50205 Plinthe acier axée de 0,83m 50210 50206 Plinthe acier axée de 1m 50207 Plinthe acier axée de 1,5m 50208 Plinthe acier axée de 2m 50209 Plinthe acier axée de 2,5 Plinthe acier axée de 3m 50210 Montage des plinthes acier axées Engager la plinthe en commençant...
  • Page 29 ES PLINTHES BOIS D EXTRÉMITÉ AVEC UNE ARTICULATION Poids Code Désignation (kg) 50140 Plinthe bois d’extrémité 1,17m 50141 Plinthe bois d’extrémité 1,5m Extrémité fixe 50142 Plinthe bois d’extrémité 1,67m 50143 Plinthe bois d’extrémité 2m 50144 Plinthe bois d’extrémité 2,17m Extrémité articulée 50145 Plinthe bois d’extrémité...

  • Page 30: Les Angles Droits

    LES ANGLES DROITS Les angles droits en montage avec 4 montants Les angles droits en montage avec 3 montants D040376D...

  • Page 31: Les Contournements

    LES CONTOURNEMENTS Les éléments de contournement permettent de franchir des avancées sur une façade, comme un balcon par exemple. Poids Code Désignation 22041 21921 (kg) 21921 Vérin de contournement Support de vérin 22041 Montage d'un contournement ÈME EXEMPLE EXEMPLE Distance entre planchers de 3m. Distance entre planchers de 4m.

  • Page 32: Les Poutres Acier

    LES POUTRES ACIER Une poutre permet, par suppression locale d'une ou plusieurs files de montant, de créer une ouverture dans l'échafaudage. Longueur du Poids Code Désignation portique (kg) L (m) 50190 Poutre acier 4m 37,3 50191 Poutre acier 5m 45,3 Poutre acier 6m 56,5 50192...
  • Page 33 Travée largeur 0,83m. Charges d'utilisation maximum des poutres acier Charge répartie Charge ponctuelle Laçage Longueur l (m) Q (daN/ml) centrée F (daN) du portique L (m) MULTI 4X F3000 MULTI 4X F3000 MULTI 4X F3000 1390 1340 1070 L (m) L (m) Pour le laçage...

  • Page 34: Les Poutres Aluminium

    LES POUTRES ALUMINIUM Une poutre permet, par suppression locale d'une ou plusieurs files de montant, de créer une ouverture dans l'échafaudage. Poids Code Désignation 50160 (kg) 50160 Cadre de liaison 50161 Chariot (largeur 0,83m) 50162 Poutre aluminium 3,1m 13,1 50161 50161 50163 Poutre aluminium 4,1m...
  • Page 35 Montage d'un élément de poutre aluminium Cadre de liaison Poutre alu Cadre de liaison Exemple : Poutre longueur 6m. Code Désignation Quantité 50160 Cadre de liaison Emplacement des boulons 50162 à Poutres aluminium pour 1 élément de poutre 50166 3,1m à 8,1m Vis HM10 x 60 8-8 Zn Ecrou frein HM10 Zn Montage de 2 éléments de poutre aluminium...
  • Page 36 Séquences de montage d'un portique Exemple : MULTI 4X version EXM largeur 0,83m Longueur des travées = 3m + 3m Portique longueur 6m positionné au dernier niveau. Planchers alu-bois Pour le montage des 2 travées, se référer au chapitre "Séquences de montage EXM"...
  • Page 37 Positionner un plancher (50117) en appui sur la Monter le chariot (50161) sur l'extrémité du traverse de cadre, et en le laissant dépasser plancher. pour le montage du chariot. Manipuler le chariot par ses bras de fixation Verrouiller les bras sur le plancher Positionner la traverse en appui sur les Déverrouiller les anti-soulèvements de chaque crochets,...
  • Page 38 Depuis le plancher sécurisé, installer les lisses Verrouiller les anti-soulèvements du chariot. de 3m (21102). Retirer les lisses de 0,83m (50045) pour accéder au portique, ainsi que le montant de 1m (50035) côté façade. Installer les lisses de 3m (21102). Installer le plancher (50117) et le verrouiller.
  • Page 39 Installer les plinthes. Dans le cas de l'utilisation d'une plinthe bois latérale (50133), ou d'une plinthe déportée (50204), retirer le verrou du bras de fixation du chariot pour le montage de la plinthe, celle-ci verrouille le chariot. Montage avec poutre alu en largeur 1m Code Désignation Quantité...
  • Page 40 Charges d'utilisation maximum des poutres aluminium avec cadres de liaison Cas 1 Cas 1 : Charge ponctuelle centrée Distance Charge entre renforts. Longueur Laçage entre ponctuelle de la poutre appuis centrée Lp (m) L (m) F (daN) Cas 2 : Cas 2 Charge ponctuelle centrée Distance...
  • Page 41 Charges d'utilisation maximum des poutres aluminium avec colliers Cas 1 : Charge répartie. Cas 2 : Charge ponctuelle centrée entre renforts. Cas 3 : Charge ponctuelle centrée sur renforts. Montage avec colliers orthogonaux (50890). Pour les charges d'utilisation de ces colliers, voir le chapitre "Colliers et accessoires" Charge Charge Distance...

  • Page 42: Les Laçages

    LES LAÇAGES Les laçages contreventent les poutres de franchissement sur les membrures inférieures et supérieures. Le montage des tubes perpendiculaires nécessite des colliers orthogonaux (50890). Le montage des autres tubes s'effectue avec des colliers articulés (50888). Laçage avec un niveau de plancher au-dessus des poutres Lacer les membrures supérieures et inférieures comme indiqué...

  • Page 43: Les Passages Piétons

    LES PASSAGES PIÉTONS Un passage piétons assure la libre circulation et la protection du public sous l'échafaudage. Poids Code Désignation (kg) Cadre passage piétons 50029 Schéma de principe d'un montage de passage piétons Montant de 2m Montant de 2m Montant de 2m Montant de 3m Montant de 0,5m Montant de 3m...
  • Page 44 Exemples de montage Largeur 0,83m Largeur 1m Principaux composants Principaux composants Désignation Code Désignation Code Semelle réglable 21905 Semelle réglable 21905 Montant de départ 50033 Montant de départ 50033 Longeron / Lisse 3m 50053 Longeron / Lisse 3m 50053 Montant 3m 50037 Montant 3m 50037...
  • Page 45 CONFIGURATION DE PASSAGES PIÉTONS Cas chantier Hauteur plancher 22,7m* 24,7m Classe 3 Classe 2 Classe (200daN/m²) (150daN/m²) Largeur 0,83m 0,83m Réactions au sol 1406 1314 F (daN) Effort Voir chapitre "Les Amarrages" d'amarrage Échafaudage non-recouvert Bâtiment ouvert à 10% Amarrage tous les 24m² 1 niveau chargé...
  • Page 46 Cas chantier Hauteur plancher 20,7m* 18,7m* Classe 2 Classe 3 Classe (200daN/m²) (150daN/m²) Largeur Réactions au sol 1307 1386 F (daN) Effort Voir chapitre "Les Amarrages" d'amarrage Échafaudage non-recouvert Bâtiment ouvert à 10% Amarrage tous les 24m² 1 niveau chargé à 100% + 1 niveau inférieur chargé...
  • Page 47 LES CONSOLES Les consoles sont destinées à créer une extension de plancher ou de structure. Poids Code Désignation (kg) 50184 50184 Console à clavette 0,2m 50147 50158 Console à clavette sans manchon 0,4m 50148 Console à clavette avec manchon 0,4m 50149 Console à...
  • Page 48 Charges ponctuelles Charges réparties (daN) Charge d’utilisation suivant longueur de planchers en daN/m² Code Désignation Charge d’utilisation 0,83m 1,5m 2,5m Console à clavette sans 50147 manchon 0,4m 450daN Console à clavette avec 50148 manchon 0,4m 450daN Console à clavette sans 50149 manchon 0,46m 517daN...
  • Page 49 Charges ponctuelles Charges réparties (daN) Charge d’utilisation suivant longueur de planchers en daN/m² Code Désignation Charge d’utilisation 0,83m 1,5m 2,5m 50155 Console à clavette avec manchon 0,83m + jambe 50153 de force 747daN Console à clavette sans 50157 manchon 1m 600daN Console à...
  • Page 50 CONSOLES SUR POUTRE Permet de placer des consoles décalées des 50186 files de montants. Poids Code Désignation (kg) Console sur poutre 0,4m 50185 Console sur poutre 0,7m 50186 Dimension fonction de la longueur du plancher Bâtiment à Structure avec console de échafauder déport acier 0,4m Schéma ci-contre avec...
  • Page 51 CONFIGURATIONS DE CONSOLES 0,83 0,83 TRUCTURE LARGEUR M AVEC CONSOLE À CLAVETTE DE M À CHAQUE NIVEAU : 50154 50155 ODES Cas chantier Hauteur plancher 14,2m Classe 2 Classe (150daN/m²) Largeur 0,83m Réaction au sol 1510 F (daN) Voir chapitre "Les Effort d'amarrage Amarrages"...
  • Page 52 TRUCTURE AVEC DÉPORT À M SUR CONSOLE À 0,83 CLAVETTE DE M AVEC JAMBE DE FORCE : 50155 50153 ODES Cas chantier Hauteur plancher 24,2m Classe 3 Classe (200daN/m²) Largeur 0,83m Réaction au sol 1882 F (daN) Effort d'amarrage Voir chapitre "Les Amarrages" (daN) Échafaudage non-recouvert, Bâtiment ouvert à...
  • Page 53 TRUCTURE AVEC DÉPORT À M MONTÉE SUR CONSOLE À CLAVETTE DE : 50158 Cas chantier Hauteur plancher 24,2m Classe 3 Classe (200daN/m²) Largeur Réaction au sol 2156 F (daN) Effort d'amarrage 1121 (daN) Échafaudage non-recouvert, Bâtiment ouvert à 10% 1 niveau chargé à 100% + 1 niveau inférieur chargé...
  • Page 54 TRUCTURE MONTÉE SUR CONSOLE À CLAVETTE DE M AVEC JAMBE DE FORCE ET DÉPORT À : 50158 50153 ODES Cas chantier Hauteur plancher 16,2m Classe 2 Classe (150daN/m²) Largeur Réaction au sol 1527 F (daN) Effort d'amarrage Voir chapitre "Les Amarrages" (daN) Échafaudage non-recouvert, Bâtiment ouvert à...
  • Page 55 0,40 TRUCTURE LARGEUR M AVEC CONSOLE À CLAVETTE DE M À CHAQUE NIVEAU : 50147 50148 ODES Cas chantier Hauteur plancher 16,2m 24,2m Classe 3 Classe 2 Classe (200daN/m²) (150daN/m²) Largeur Réactions au sol 1359 1436 F (daN) Effort d'amarrage Voir chapitre "Les Amarrages"...
  • Page 56 LES COLLIERS ET ACCESSOIRES ES COLLIERS Poids Code Désignation (kg) 50888 Collier articulé en acier forgé 1,02 Collier orthogonal en acier forgé 50890 1,02 Collier pour diagonale 50174 50172 Collier à douille : 50888 OLLIER ARTICULÉ RÉF Classe A selon EN74. Effort de glissement: 600 daN Collier permettant de raccorder 2 tubes Ø48,3mm avec un angle variable.
  • Page 57 E COLLIER À VÉRIN ET LES GOUJONS Poids Code Désignation (kg) 21671 Collier à vérin 21672 Goujon à collier 1,06 Goujon à clavette 50169 21671 21672 50169 : 21672 OUJON À COLLIER RÉF : 50169 OUJON À CLAVETTE RÉF : 21671 OLLIER À...
  • Page 58 LES AMARRAGES Les amarrages sont des éléments qui relient l'échafaudage aux ancrages. ES VÉRINS D AMARRAGE 20852 Poids Code Désignation (kg) 20852 Vérin d'amarrage 0,7m à 1m 20862 Vérin d'amarrage 1m à 1,7m ES TUBES GALVANISÉS Poids Code Désignation (kg) 22501 50177 Tube galvanisé...
  • Page 59 Amarrage et ancrage de l'échafaudage non bâché 1 - Vérin d’amarrage 20862 (long.1 à 1,70m) 2 - Tube galva ø48,3 x 3,2 22501 (long.1,5m) 3 - Collier orthogonal 50890 (Qté: 3 par amarrage) Montant de 2m 50036 Positionner et bloquer le vérin d’amarrage (20862) horizontalement dans l’embrasure d’une fenêtre.
  • Page 60 Répartition des amarrages pour un échafaudage non recouvert Echafaudage non recouvert : échafaudage sur lequel aucune protection, par filet, par bâche ou par bardage, n'est ajoutée. Symbolise l’implantation des amarrages OUR LES FILES D EXTRÉMITÉS Amarrer tous les 4m ainsi que sur le dernier niveau de plancher. OUR LES FILES INTÉRIEURES Sur la première file intérieure, amarrer tous les 8m.
  • Page 61 Répartition des amarrages pour un échafaudage recouvert. Echafaudage recouvert : échafaudage sur lequel est ajouté et fixé à sa structure une protection par filet, bâche ou bardage. Symbolise l’implantation des amarrages Les amarrages sont positionnés à l’identique une file sur deux. Sur la première file, la distance entre les amarrages est de 4m.
  • Page 62 Carte des zones de vents : Valeurs de la Pression vitesse du vent dynamique (km/h) (daN/m²) Zone Guadeloupe : Zone 5 Vent Vent Vent Vent Guyane : Zone 1 normal extrême normal extrême Réunion : Zone 5 Mayotte : Zone 5 136,1 87,5 112,7...
  • Page 63 Efforts moyens aux ancrages en daN et densité des ancrages CHAFAUDAGE AU VENT BÂTIMENT FERMÉ Filet Bâche Non recouvert Porosité Porosité ≥ 50% ≤ 20% Zone 1 1271 Zone 2 1525 Zone 3 1089 1906 Zone 4 1307 2287 1 / 24m² 1 / 12m²...
  • Page 64 4 rilsans. Il indique les différents critères de charges suivant la norme NF EN 12810 et 12811. SIÈGE SOCIAL Duarib SA - Rte de la limouzinière F. 44310 St Philbert de Grand Lieu Tél : 02 40 78 97 22 Télécopie : 02 40 78 78 71...
  • Page 65 La classe de l’échafaudage est donnée par la maille de plus grande dimension, les charges sont données pour une travée avec un niveau chargé à 100% plus le niveau inférieur chargé à 50%. XEMPLE Echafaudage MULTI 4X constitué de 4 mailles : 1 x travée de 3m x 1m 2 x travées de 2,5m x 1m 1 x travée de 2m x 1m...
  • Page 66 SÉQUENCES DE MONTAGE - VERSION LISSES Montage des éléments de départs Mise en place des montants de départ 50033 sur les semelles à vis 21905. Mettre sous les semelles des cales adaptées à la charge à répartir. Placer les semelles à vis espacées de 0,83m ou 1m. Relier les montants de départs longitudinalement et transversalement par des longerons.
  • Page 67 Montage du 1 niveau avec garde-corps de montage en sécurité Accrocher l’échelle sur la traverse du plancher à trappe. Installer des demi-planchers acier ou un plancher Installer les lisses et sous-lisses garde-corps puis les alu-bois sur les longerons de base pour chacune claveter.
  • Page 68 ème Montage du 2 niveau avec garde-corps de montage en sécurité Positionner un plancher à trappe sur la travée Répéter les opérations de montage de la phase 6. d’accès à l’inverse de celui du dessous et installer ème Monter la 3 lisse garde-corps sur la travée des planchers acier ou alu-bois sur les autres d’accès.
  • Page 69 SÉQUENCES DE MONTAGE - VERSION EXM Montage des éléments de départs Reprendre les étapes 1, 2 et 3 de la séquence de montage - version lisses. Protection du 1 niveau avec garde-corps de montage et d'exploitation EXM Monter les garde-corps de montage et d'exploitation latéraux et d'extrémité...
  • Page 70 ème Montage du 2 niveau avec garde-corps de montage et d'exploitation EXM ème Monter des montants de 2m (50036). Les orienter Monter les garde-corps EXM du 2 niveau à partir puis les goupiller. Monter les longerons (voir du 1 niveau. séquence de montage n°3 de la version lisses) Positionner un plancher à...
  • Page 71 Montage des niveaux supérieurs avec garde-corps de montage et d'exploitation EXM Répéter l’opération à partir de la phase 7 pour les niveaux supérieurs jusqu’à ce que la hauteur sou- haitée soit atteinte. Installer les amarrages au fur et à mesure du montage. A chaque niveau, le plancher à...
  • Page 72 MAINTENANCE Comme tout matériel, l'échafaudage nécessite une maintenance continue. Des vérifications périodiques de l'échafaudage sont nécessaires pour s'assurer de sa conformité et de sa stabilité. Les examens susceptibles de faire partie des vérifications sont recensés dans l'Arrêté du 21 décembre 2004 : EXAMEN D ADÉQUATION On entend par "Examen d'adéquation d'un échafaudage", l'examen qui consiste à...
  • Page 73 Tous les composants de notre fabrication présentent un marquage permettant leur authentification et leur identification. 05 DU1 3 P 15 0001 N° OF : Année + lot N° de titulaire Duarib : 5 Norme produit Multi 4X : P Unité de fabrication Modèle produit Duarib : DU1 Multi 4X : 3 D040376D...
  • Page 74 LEXIQUE Termes les plus souvent utilisés par les professionnels de l'échafaudage. Assure la circulation verticale des opérateurs. Ces accès peuvent être des Accès échelles, des escaliers, etc. Elément reliant l'échafaudage aux ancrages disposés dans la façade du Amarrage bâtiment. Dispositif inséré dans la façade d'un bâtiment ou attaché à celle-ci, destiné à fixer Ancrage un élément d'amarrage.
  • Page 75 NOTES D040376D...
