Les Calages - Duarib MULTI 4X Notice De Montage Et D'utilisation

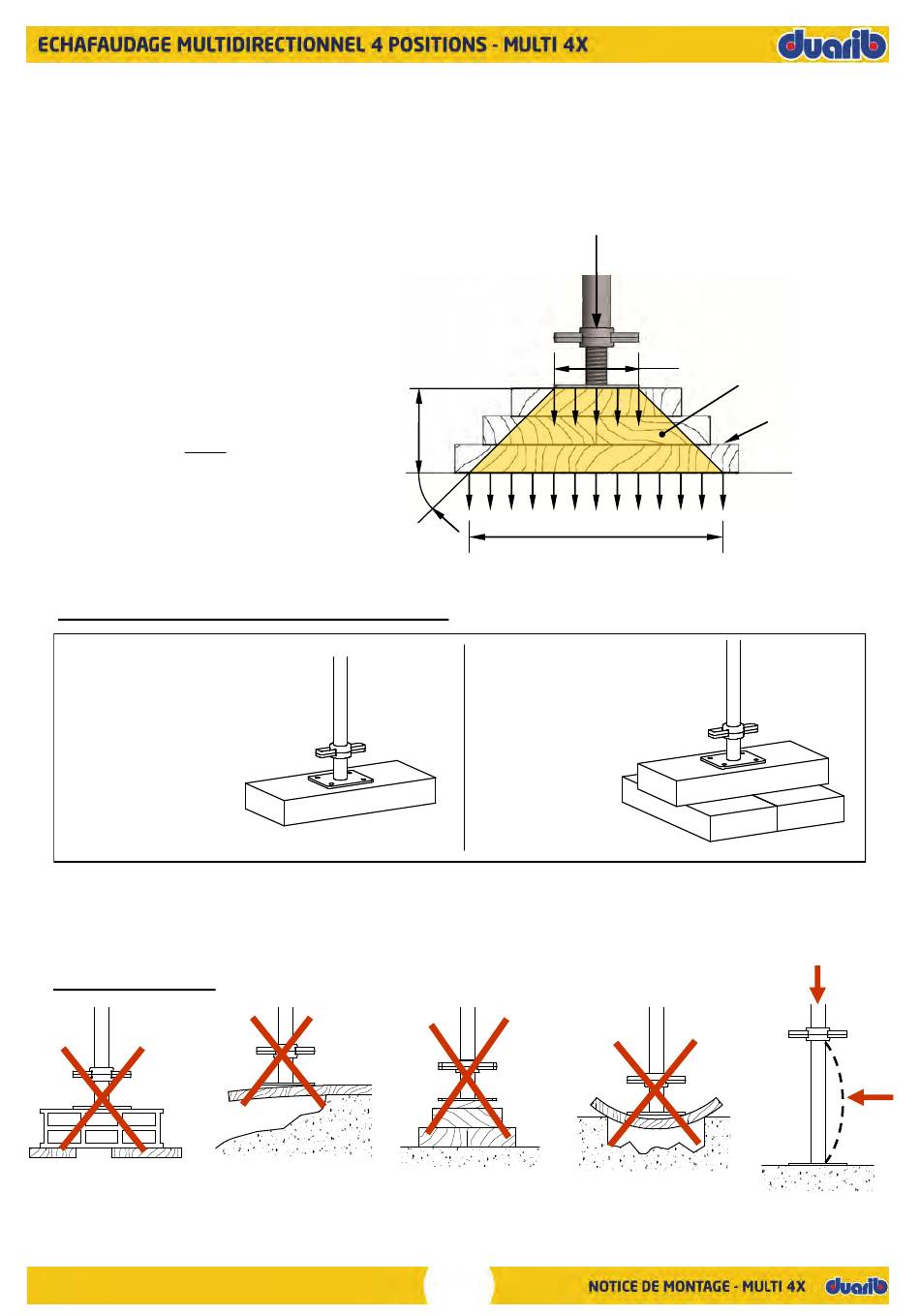

Les calages sont destinés à répartir le poids de l'échafaudage avec les charges d'exploitation et climatiques.
La surface des appuis est fonction de ces charges et de la nature du sol.
Il est indispensable de prévoir systématiquement des calages en fonction des charges et de la nature du sol.
F : charge d'utilisation de la semelle (daN)
a : côté de la semelle d'appui (cm)
A : côté de la surface utile de calage (cm)
h : hauteur de calage (cm)
S : surface utile de calage (cm²)
p : pression admissible du sol (daN/cm²)
adm
Il faut vérifier que la surface utile de calage
est supérieure à la charge d'utilisation de la
semelle divisée par la pression admissible sur
le sol :
F
S >
p
adm
Si ce n'est pas le cas, augmenter la surface
d'appui en ajoutant une cale intermédiaire.
D
EUX EXEMPLES PRÉCONISÉS DE CALES MADRIERS
Une épaisseur de cale
1 madrier de
Longueur = 0,5m
(0,5 x 0,22)
Solidariser les cales entre elles, et les semelles sur les cales avec des clous.
C :
ALAGES INTERDITS
Les calages avec des
corps creux.
D040376D

LES CALAGES

45°
Une mauvaise assise
de l'appui.
A = a + 2h
S = A x A
h
:
Deux épaisseurs de cale
3 madriers de
Longueur = 0,5m
(0,5 x 0,22)
L'empilage excessif
L'implantation sur un vide,
de cales.
elle est dangereuse car
déformation de la planche,
11
F
Zone de diffusion
a
des efforts
A
elle entraîne une
voire sa rupture.
Calages jointifs
et croisés
Une semelle trop
sortie. (risque de
flambement)
