Exemple :
MULTI 4X version EXM largeur 0,83m
Portique longueur 6m positionné au dernier niveau.
D040376D

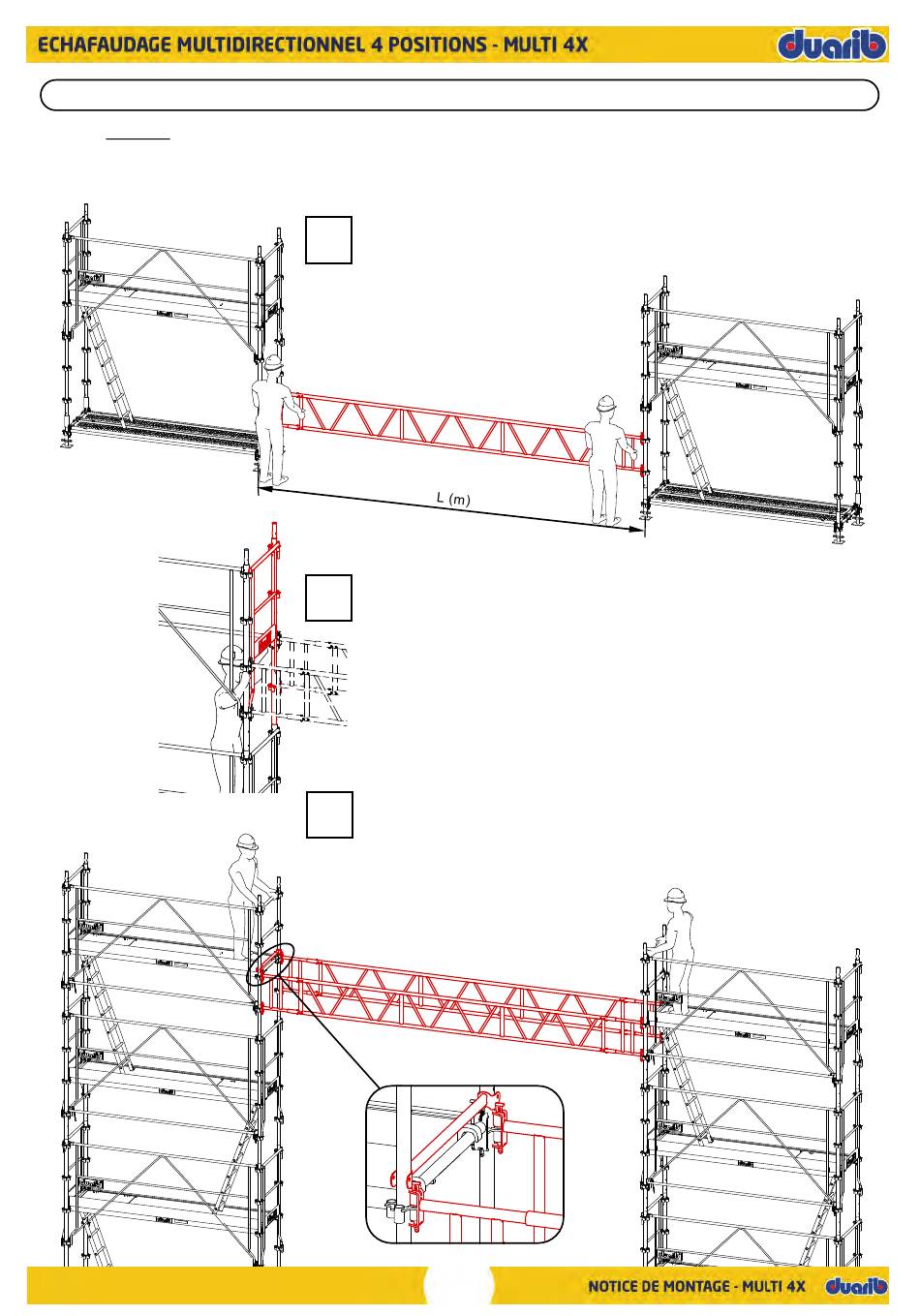

Séquences de montage d'un portique
Longueur des travées = 3m + 3m
Planchers alu-bois
Pour le montage des 2 travées, se référer au chapitre "Séquences de
1
montage EXM" de cette notice. L'écartement (L) se fera, par exemple, par le
montage d'une poutre de liaison.
Monter les 2 travées jusqu'à la hauteur de portique souhaitée.
2
Amarrer l'échafaudage au fur et à mesure du montage.
Sur le dernier niveau, monter 2 montants de 1m sur la file côté façade qui
recevra la poutre. Puis reprendre au chapitre "Séquences de montage EXM"
pour terminer le montage de ce niveau.
Répéter cette opération sur la 2ème travée.
Sur le dernier niveau côté portique, monter des lisses (50045) et retirer les garde-
3
corps montés à l'étape précédente. Positionner une traverse de cadre (22402) sur
le longeron de plancher, pour faciliter le guidage du plancher sur la poutre.
Hisser les poutres à l'aide de cordes, de potences, ou tout autre moyen approprié.
36
