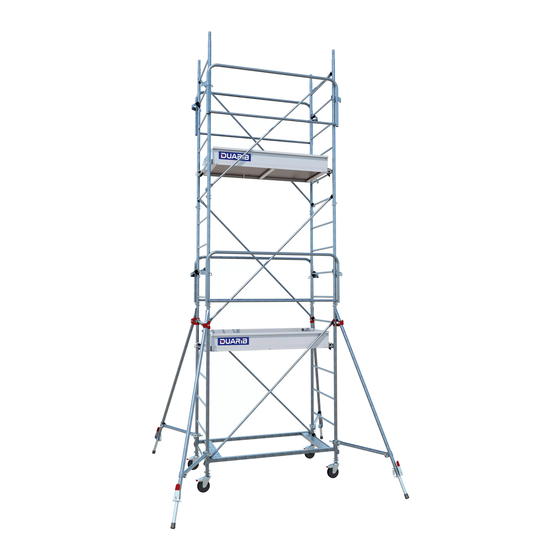

Duarib Altitude Acier 150 Instructions De Montage Et D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
D040373

Publicité

Table des Matières
loading

Manuels Connexes pour Duarib Altitude Acier 150

Sommaire des Matières pour Duarib Altitude Acier 150

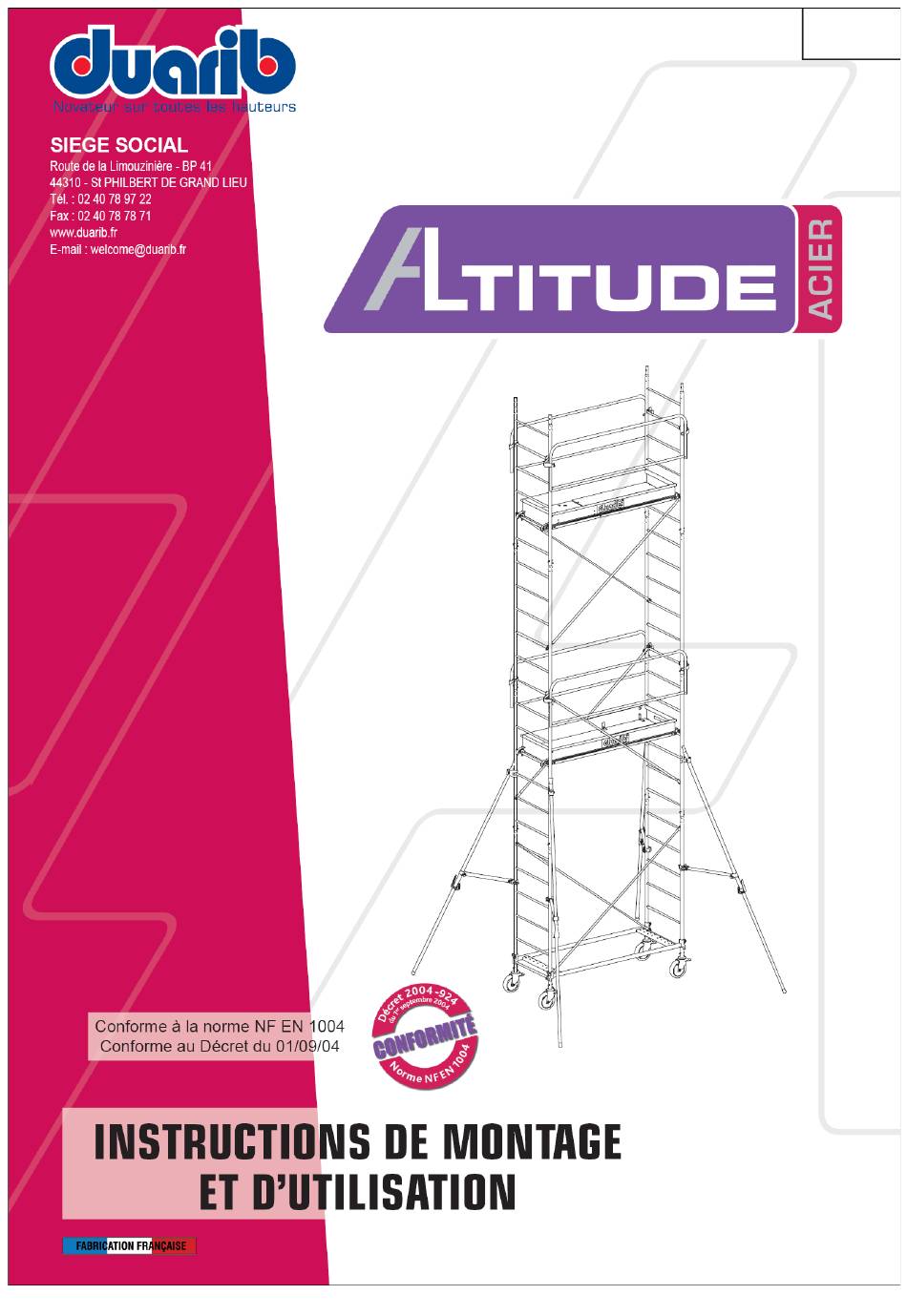

  • Page 1 D040373...
  • Page 2 Classe de la charge uniformément répartie = 400 Kg Hauteur max pour usage Extérieure/ Intérieure Charge répartie classe 3 (200 daN/m²) Type d’accès Altitude Acier 150 Code composition 11151 11152 11153 11154 11155...
  • Page 3 D040373 11110 11106 Position stabilisateur désignée nombre de barreaux. 11107 Exemple: 6ème 1400 mm 11113 1570 mm 11116 11105 Dimensions en mm point d’accrochage des stabilisateurs en Code Hauteur barreau à partir du bas plancher 11151 0,6 m 11152 1,7 m 1650 1300 6ème barreau...
  • Page 4 D040373 INSTRUCTIONS DE MONTAGE ET D’UTILISATION CONDITIONS DE CHARGEMENT Roulant NF EN1004 - 3 – 7,9/7,9 - D Plancher : charge maximum admissible Suivre les instructions de montage et d’utilisation répartie sur la totalité d’un plancher = 190 Kg Référence à la Norme Ensemble échafaudage : charge maximum admissible répartie sur la totalité...
  • Page 5 D040373 11111 11106 Position stabilisateur désignée nombre de barreaux. 11108 Exemple: 6ème 1800 mm 11114 1970 mm 11116 Dimensions en mm 11105 point d’accrochage des stabilisateurs en Code Hauteur barreau à partir du bas plancher 11201 0,7 m 11202 1,8 m 1700 1200 6ème barreau...
  • Page 6 D040373 INSTRUCTIONS DE MONTAGE ET D’UTILISATION CONDITIONS DE CHARGEMENT Roulant NF EN1004 - 3 – 7,9/7,9 - D Plancher : charge maximum admissible Suivre les instructions de montage et d’utilisation répartie sur la totalité d’un plancher = 240 Kg Référence à la Norme Ensemble échafaudage : charge maximum admissible répartie sur la totalité...
  • Page 7 D040373 11112 11106 Position stabilisateur désignée nombre de barreaux. 11109 Exemple: 6ème 2250 mm 11115 2420 mm 11116 Dimensions en mm 11105 point d’accrochage des stabilisateurs en Code Hauteur barreau à partir du bas plancher 11251 0,7 m 11252 1,8 m 1900 1200 6ème barreau...

  • Page 8: Montage Du Corps De Base

    D040373 BREVET DUARIB Montage du corps de base Redressez sans forcer l’échelle perpendiculairement Accrochez le corps de base à une échelle en le au corps de base et mettez les goupilles positionnant sur un barreau, l’échelle légèrement inclinée. Les chapes du corps de base doivent entourer les montants d ‘échelle.

  • Page 9: Montage En Sécurité De La Diagonale

    D040373 BREVET DUARIB Montage en sécurité de la diagonale Montage en sécurité de la diagonale: Accrochez l’autre extrémité de la diagonale en ou- Accrochez à distance la partie haute de la diagonale. vrant légèrement le verrou. Vérifiez le bon positionnement du verrou.

  • Page 10: Montage En Sécurité Du Garde-Corps

    D040373 BREVET Montage en sécurité du garde-corps DUARIB Montage en sécurité du garde-corps avec la diagonale: A c c r o c h e z u n e Accrochez la diagonale Utilisez la diagonale R a p p r o c h e z extrémité...

  • Page 11: Montage En Sécurité Du Plancher

    D040373 BREVET Montage en sécurité du plancher DUARIB Insérez plancher verrous ouverts dans Monter les extrémités du plancher successivement l’échafaudage à la première hauteur possible sans pour être à la bonne hauteur de travail. essayer de le mettre à la hauteur de travail.

  • Page 12: Montage En Sécurité Du Stabilisateur

    D040373 BREVET Montage en sécurité du stabilisateur DUARIB Approchez le stabilisateur au montant d’échelle Donnez de l’angle au stabilisateur verticalement. Accrochez la partie haute au barreau préconisé par cette notice page 3, 5 ou 7. Rabaissez le bracon à l’horizontale et serrez le Déployez la coulisse du stabilisateur jusqu’au sol...

  • Page 13: Les Étapes De Montage

    D040373 Les étapes de montage Insérez les roues dans les échelles de 2m. Accrochez le corps de base à une échelle en le Mettez la goupille pour le maintien de l’assemblage. positionnant sur un barreau, l’échelle légèrement Freinez les roues pour la suite du montage. inclinée.
  • Page 14 D040373 Emboitez les échelles supérieures Accrochez une extrémité du garde-corps en contour- nant le montant par l’extérieur. Accrochez la diagonale au garde-corps en passant Rapprochez la diagonale du montant et le garde- le crochet dans le trou. Utilisez la diagonale comme corps se positionnera sur le barreau d’échelle.
  • Page 15 D040373 Monter les extrémités du plancher successivement Positionnez le plancher horizontalement à la pour être à la bonne hauteur de travail. hauteur de travail et mettez les verrous du Les rampes de glissement des crochets plancher pour l’anti-soulèvement. permettent un positionnement oblique du plancher Approchez le stabilisateur au montant d’échelle Donnez de l’angle au stabilisateur verticalement.

  • Page 16: Montage En Dénivelé

    D040373 Montage en dénivelé Pour un montage en dénivelé, il est impératif que les premiers barreaux d’échelles soient reliés par des diagonales comme précisé sur le schéma ci- dessous. corps base doit positionner horizontalement sur le premier barreau de l’échelle qui se trouve sur le haut du dénivelé. A partir du corps de base, le montage reste identique à...

  • Page 17: Cas Particulier: Montage Des Amarrages

    D040373 Cas particulier: Montage des amarrages Amarrage Avec un vent supérieur à 45 Km/h, il est obligatoire soit de le démonter, soit de l’amarrer en partie haute. Dans le cas de l’amarrage : • Disposer les stabilisateurs suivant la figure ci-dessous •...

  • Page 18: Cas Particulier: Montage Des Appuis

    D040373 Cas particulier: Montage des appuis Barre d’appui Exemple moyen pour garantir stabilité l’échafaudage pour une utilisation en façade : • Disposer les stabilisateurs comme suivant la figure ci- dessous • Ajouter 2 barres d’appui dans la partie supérieure ( une sur chaque montant verticaux ) •...

  • Page 19: Consignes De Sécurité

    D040373 Consignes de sécurité • Il est interdit de déplacer un échafaudage avec un pont roulant, une grue, ou un engin de manutention. • la zone de déplacement doit être libre de tout obstacle. • L’échafaudage ne doit être déplacé que manuellement sur un sol solide (pour un sol meuble prévoir un chemin de roulement), exempt de personnel et de charge, avec les Stabilisateurs laissant un jeu très faible avec le sol.
  • Page 20 D040373 Consignes de sécurité • Le montage et le démontage doivent être effectués par un personnel formé aux instructions de montage et de sécurité. • N’utiliser que des éléments de notre fabrication cités dans la nomenclature et en bon état. •...
