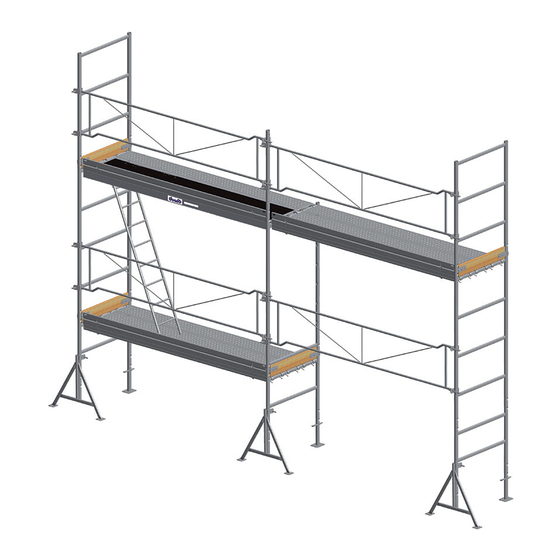

Duarib d49 Notice De Montage
Siège social : DUARIB S.A.S
Route de la Limouzinière
44310 Saint Philbert de Grand Lieu
Tél. 02 40 78 97 22
Télécopie : 02 40 78 78 71
www.duarib.fr
COMPOSANTS intervenants dans une composition
ELEMENTS DE DEPART
-
Platine simple
-
Rehausse réglable
-
Fourreau pied réglable
-
Pied triangle
TRETEAUX ET POTEAUX
-
Tréteau Fixe
-
Tréteau à pieds tournants
-
Rehausse de tréteau de 0.82m 49.435
-
Rehausse de tréteau de 1.22m 49.436
-
Poteau de 1.60m
-
Poteau de 1.20m
ELEMENTS D'ELEVATION
-
Cadre 2 barreaux de 0.85m
-
Cadre 2 barreaux de 1.50m
-
Cadre 3 barreaux de 1.50m
-
Cadre 2 barreaux de 2.00m
-
Cadre 4 barreaux de 2.00m
-
Cadre enjambeur de 2.00m
USAGE DU D49 ET APPLICATIONS
Echafaudage constitué de tubes d'acier ø 48.3mm galvanisés à chaud, pour artisan maçon et second oeuvre.
Le montage de tous les éléments par emboîtement et clavetage permet une grande souplesse d'utilisation.
La largeur de passage est de 0.9m.
La gamme permet de s'adapter à de multitudes configurations de chantiers (voir croquis).
Lorsque les planchers préfabriqués ne peuvent être mis en œuvre, les utilisateurs doivent se référer à la note technique
« Préconisation sur les planches bois d'échafaudage » éditée par le Syndicat Français de l'échafaudage.
Notice de Montage
49.100
49.103
49.107
49.109
49.098
49.099
49.410
49.411
49.200
49.205
49.201
49.202
49.203
49.204
ENTRETOISES ET GARDE-CORPS
-
Traverse à brides
-
Traverse à verrou
-
Longeron
-
Entretoise coulissante
-
Garde-corps fixe
-
Garde-corps réglable
-
Garde-corps d'extrémité
ACCES ET PLANCHERS
-
Plancher acier 3mx0.30m
-
Plancher à trappe alu/bois
-
Echelle d'accès
PLINTHES
-
Plinthe d'extrémité
-
Plinthe latérale acier
ACCESSOIRES
-
Support plancher
-
Collier fixe plinthe
ETAYAGE/AMARRAGES
-
Etayage complet
-
Tube d'amarrage de 1.50m
-
Collier articulé
D040356A
49.350
49.351
49.330
49.340
49.300
49.310
49.320
49.499
49.515
28.202
49.600
49.610
49.400
49.405
20.801
20.871
50.888
1/8
Table des Matières
Manuels Connexes pour Duarib d49
Sommaire des Matières pour Duarib d49
- Page 1 20.871 Collier articulé 50.888 USAGE DU D49 ET APPLICATIONS Echafaudage constitué de tubes d’acier ø 48.3mm galvanisés à chaud, pour artisan maçon et second oeuvre. Le montage de tous les éléments par emboîtement et clavetage permet une grande souplesse d’utilisation.
-
Page 8: Description D'un Montage Avec Portillon
D040356B DESCRIPTION D’UN MONTAGE AVEC PORTILLON La mise en place d’un (ou plusieurs) portillon(s) est nécessaire lorsque nous sommes en présence d’une hauteur de plancher impaire (1 mètre, 3 mètres, 5 mètres, …). En effet, lorsque l’accès au 1er niveau ne peut pas se faire par un plancher à trappe, celui-ci s’effectue par l’extérieur. -
Page 9: Manipulation Du Portillon
D040356B Portillon ref. 49.321 Traverse à clavettes ref. 49350 Installer le portillon sur le cadre 2 barreaux d’extrémité Positionner le à 1m au-dessus du plancher et le claveter Verrouiller le portillon sur le cadre Mettre en place la traverse à clavettes Frapper les clavettes Manipulation du portillon Position ouverte du verrou... - Page 10 D040356B Plancher à trappe Poteau de 1.20m Ref. 50.126 ref. 49.411 Cadre 3 barreaux ref. 49.201 Échelle d’accès ref. 28.202 5.15m 3.15m 1.15m Répéter les étapes 4 et 5 pour le deuxième niveau Répéter les étapes 10 et 11 pour le dernier niveau 10/12...
-
Page 11: Entretien
Caractéristiques principales: D040356A Ancrage : Prévoir pour les surfaces de façade couvertes, 1 ancrage tous les : 24m² si l’échafaudage est non bâché, la résistance du point d’ancrage est au moins de 300 daN. 10m² lorsqu’il est bâché entièrement (les bâches doivent être refermé aux extrémités), une étude du chantier est obligatoire pour déterminer les efforts d’amarrage. - Page 12 D040356B DUARIB - Route de la Limouzinière - BP 41 F - 44310 Saint-Philbert de Grand-Lieu Téléphone : +33 (0)2 40 78 97 22 Télécopie : +33 (0)2 40 78 78 71 Télécopie service commercial : +33 (0)2 40 78 80 45 welcome@duarib.fr...
