Notice d'utilisation
Rangement de la rehausse
Sous lisse et tablette
Utilisation :

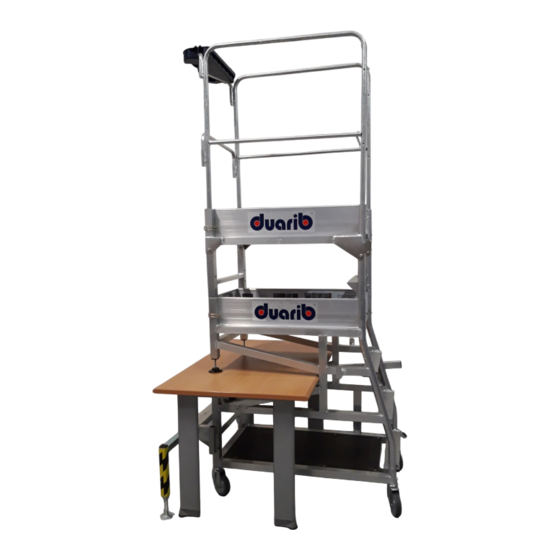

Cette Gazelle est conçue pour se mettre en place au-dessus d'une plate-forme de bureau
simplement par glissement de celle-ci.
La structure de la Gazelle est prévue pour s'insérer dans un bureau et ainsi placer le plancher de
travail au-dessous de la zone à atteindre.
La Gazelle est munie d'une rehausse venant se placer sur le corps du matériel. Cette rehausse est
stockée repliée dans la partie basse de la gazelle.
A l'avant sont installés des stabilisateurs. Ces stabilisateurs sont télescopiques et munis de vis à
réglage manuel.
Pour le transport, les garde-corps peuvent être rangés sur les cotés de la Gazelle.
Le freinage est obtenu par action sur la pédale située sur le coté. Cette pédale est à 3 positions :
Les 2 roulettes situées coté accès sont commandées simultanément par la pédale de freinage.
Les garde-corps s'emboitent dans le corps de la gazelle et une lisse relie ceux-ci. Une tablette
peut être mise en place à 1m ou à 0m50.
La Gazelle est équipée d'un système de serrage sur le plateau du bureau. La commande serrage
se fait à l'aide du levier situé à droite de la gazelle.
Déploiement de la rehausse
Mise en place sur le plateau
Duarib - CDH Group - Route de la Limouzinière - 44310 Saint Philbert de Grand Lieu
Téléphone : +33 (0)2 40 78 97 22 - Télécopie : +33 (0)2 40 78 78 71 - www.duarib.fr
•
Libre
•
Blocage directionnel
•
Blocage complet
Pose de la rehausse
Approche des vérins supérieurs
Gazelle de bureau
Pose des garde-corps
Approche des vérins sous bureau
1/2 - D040460
