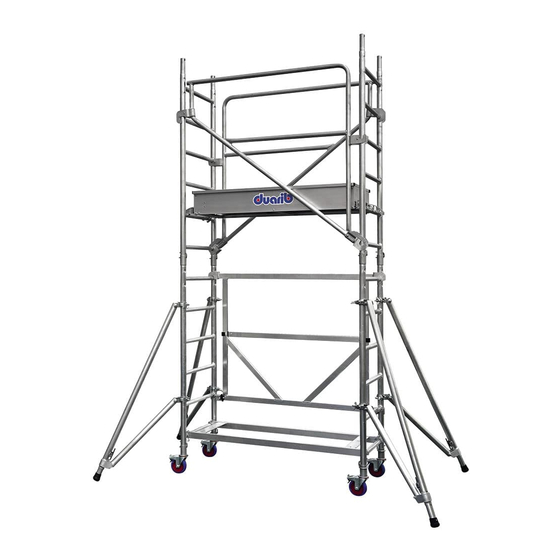

DOCKER mini
MANUEL
D'INSTRUCTIONS
Type EN 1004-2 - FR
Conforme à la Réglementation Française
Conforme aux exigences de la norme EN 1004-1
sauf sur la largeur plancher
Documentation d'évaluation INS-098
Le manuel d'instructions fait partie du
produit et doit être disponible sur le lieu
d'utilisation de l'échafaudage roulant.
Il décrit l'utilisation du produit à savoir :
L'exploitation, le montage, la
modification, le déplacement, le
démontage, la vérification, l'entretien et
la maintenance.
Hauteur plancher : 2,8 m
D040379C
Publicité
Table des Matières
Manuels Connexes pour Duarib DOCKER mini
Sommaire des Matières pour Duarib DOCKER mini
- Page 1 D040379C DOCKER mini MANUEL D’INSTRUCTIONS Type EN 1004-2 - FR Conforme à la Réglementation Française Conforme aux exigences de la norme EN 1004-1 sauf sur la largeur plancher Documentation d’évaluation INS-098 Le manuel d’instructions fait partie du produit et doit être disponible sur le lieu d’utilisation de l’échafaudage roulant.
-
Page 2: Table Des Matières
Page 3 Limite de hauteur plancher_________________________ Consignes de sécurité ____________________________ Page 4 Entretien et maintenance __________________________ Page 7 Compositions Docker mini _________________________ Page 8 Page 9 Repérage des pièces - Stabilité _____________________ Instructions de montage ___________________________ Page 10 Instructions d’utilisation ____________________________ Page 14 Règles de contreventement ________________________... -
Page 3: Caractéristiques Techniques
N° lot de fabrication Nom du fabriquant DUARIB Essais de type Unité de fabrication Type St Philbert de grand-lieu Docker mini Limite de hauteur plancher : Hauteur plancher maxi en utilisation et en roulage 4,3 m Hauteur plancher mini 0,6 m 3/20... -
Page 4: Consignes De Sécurité
• Respecter le goupillage des éléments ainsi que le verrouillage des sécurités. • Seuls les composants DUARIB d’origine spécifiés dans le présent manuel doivent être utilisés. • Pour toute utilisation non décrite dans ce manuel, consulter le constructeur. - Page 5 D040379C Consignes de sécurité Exploitation et déplacement : • Vérifier si l’échafaudage roulant est vertical ou s’il nécessite un réglage • Vérifier si l’échafaudage roulant est correct et complet • Vérifier qu’aucun changement environnemental n’a une incidence sur l’utilisation en toute sécurité de l’échafaudage roulant •...
- Page 6 Consignes de sécurité • Pour toute opération : Ne pas dépasser la charge de service verticale sur le plancher avec 1 opérateur ; Respecter l’effort horizontal maxi de 30 Kg au niveau du plancher. 30 kg • Il ne peut y avoir qu’un seul plancher de travail à la fois. •...
-
Page 7: Entretien Et Maintenance
• Si besoin et en cas de doute, remplacer la pièce défectueuse par une pièce d’origine DUARIB. • Les composants endommagés ou défectueux ne doivent pas être utilisés, contacter le fabricant pour les procédures de remplacement, réparation ou destruction. -
Page 8: Compositions Docker Mini
150103 Echelle 1,5m 6 barreaux 150104 Echelle 0,75m 3 barreaux 150106 Garde-corps EXMDS mini 150108 Plancher plinthes intégrées 11.3 150109 Stabilisateur Docker mini 150110 Goupille 150105 Diagonale dénivelé Poids total (Kg) * livré mais ne sert pas au montage dans cette configuration (schémas non contractuels) -
Page 9: Repérage Des Pièces - Stabilité
D040379C Repérage des pièces - Stabilité (schémas non contractuels) Conditions de chargement: 150106 Chargement sur 1 seul plancher Charge maxi sur le plancher 150 daN 150104 Effort horizontal maxi 30 daN Effort au sol ne dépasse pas 250 daN 150108 (1 daN ≈... -
Page 10: Instructions De Montage
Instructions de montage Insérer 2 roues dans l’échelle 1,5m de 6 Goupiller les roues. barreaux. Bloquer le frein des roues. Répéter les étapes 1 et 2 pour équiper la 2ème Accrocher le garde-corps à l’échelle. échelle. Au 6ème barreau pour Amener un garde-corps près des 2 échelles. - Page 11 Instructions de montage D040379C Ouvrir le verrou du garde-corps. Accrocher les 2 crochets du garde-corps avec le verrou ouvert. Fermer le verrou jusqu’à la butée. Accrocher un coté du corps de base horizontal. Accrocher l’autre coté du corps de base Vérifier la mise en place des verrous.
- Page 12 Instructions de montage Emboiter une échelle 6 barreaux d’un côté. Emboiter une échelle 6 barreaux de l’autre côté. pour la composition pour la composition 7014011: 7014011: Déplacer le garde-corps à la hauteur souhaitée. Accrocher le deuxième garde-corps de la même manière. L’accrocher à...
- Page 13 D040379C Instructions de montage Positionner le bracon horizontalement sans Déployer la coulisse le plus proche du sol en serrer le collier. actionnant la gâchette. Positionner un trou face à la gâchette pour Repositionner le collier du bracon pour mettre verrouiller la coulisse. Lâcher la gâchette. en tension le stabilisateur.
-
Page 14: Instructions D'utilisation
à la lisse supérieure. Accompagner la descente de la lisse rabattable L’accès latéral permet d’utiliser le Docker mini en toute sécurité. jusqu’à sa butée à 50cm du plancher. Utile pour la composition 7014001. 14/20... -
Page 15: Règles De Contreventement
Instructions d’utilisation D040379C Déplacer rapidement le Docker mini: Débloquer les 4 roues en abaissant la com- mande. Rentrer les coulisses des 4 stabilisateurs à l’aide de la gâchette. L’extrémité ne doit pas être en contact avec le sol. Actionner la gâchette Verrouiller Déplacer l’échafaudage vers l’emplacement... -
Page 16: Position Des Échelles De 0,75M
Position des échelles de 0,75m (suivant composition) Montage des échelles de 0,75m suivant les compositions. Premier cas suivant les compositions avec les échelles de 0,75m à 3 barreaux de chaque coté de l’échafaudage Compositions: 7014011, 7014031 et 7014051 Deuxième cas suivant les compositions avec les échelles de 0,75m à 3 barreaux l’une sur l’autre pour faire une échelle de 1,5m de 6 barreaux. -
Page 17: Cas Particuliers
D040379C Cas particuliers Docker mini Cas particulier : Kit d’amarrage Lorsque le vent dépasse les 45km/h, il est obligatoire soit de démonter l’échafaudage, soit de l’amarrer en partie haute. Dans le cas de l’amarrage : • Disposer les stabilisateurs suivant la figure ci-dessous •... -
Page 18: Montage En Dénivelé
échelles en bas et en haut du dénivelé. • Tout montage en dénivelé doit se faire avec une attention particulière. • Chaque chantier est un cas particulier, contacter DUARIB pour toute interrogation. • Dénivelé possible sur le même plan d’échelle de 0,36m (réglage de roue). •... -
Page 19: Vérifications
Vérifications D040379C Vérifications avant utilisation Les vérifications doivent être effectuées par une personne qualifiée Date : ..………………………………. Chantier : .……………………………….. Référence du matériel : ………………………………... N° d’identification : ………………………………... Nom du vérificateur : ………………………………... Si vous répondez non à au moins une des vérifications, l’échafaudage n’est pas utilisable. - Page 20 20/20...
