Duarib Rolly 2 Mode D'emploi

N
OTICE DE MONTAGE, DE DÉMONTAGE, ET D'UTILISATION
3
2
1
Rep Code Désignation
① 12519 Base pliante complète
② 12517 Plancher
③ 12516 Garde-corps "Quick"
④ 12527 Échelle 3 barreaux
⑤ 12504 Diagonale
Le possède des garde-corps "Quick" : ils sont rétractables dans le plancher. Cette fonction permet de diminuer en quelques instants la
hauteur de l'échafaudage pour passer les portes par exemple. Dans cette configuration "Quick", l'accès au plancher est strictement interdit. Cette
fonction n'est pas adaptée pour une hauteur plancher inférieure à 0,9m.
Dimensions En configuration
(m) "Utilisation"
H
l
L
Longueur ( L )
l
Largeur ( )
Hauteur ( H )
5
4
La fonction "Quick" du
Hauteur Plancher 0,9m
En configuration
2,35
1,74
1,91
Utilisation :

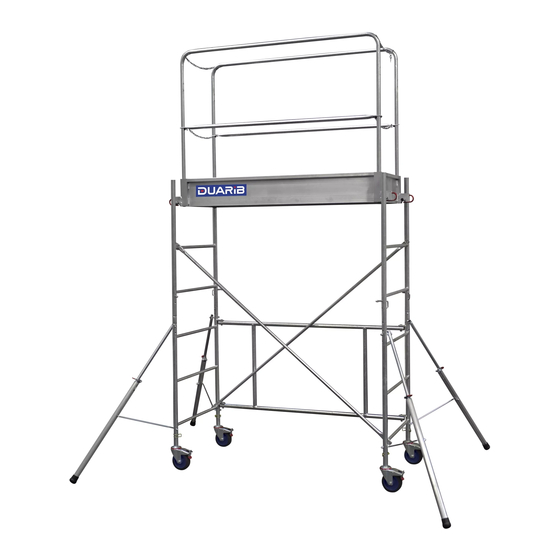

Le est un échafaudage utilisé par les professionnels, pour
travailler en hauteur et en sécurité.
Charge d'utilisation maximum répartie sur le plancher : 150kg
Efforts horizontaux maximum au niveau du plancher : 45 kg
Caractéristiques :
Le est conforme à la norme "Échafaudage Roulant Préfabriqué
de Faible Hauteur" (ERPFH - NF P 93-520) et au décret du 1er Décembre
2004 (n°2004-924). Il est composé d'une structure en acier galvanisé,
de stabilisateurs réglables, d'un plancher en aluminium/bois et de
garde-corps "Quick". L'accès au plancher se fait par l'extérieur.
Poids (kg)
Dimensions (m)
23,5 1,165 x 1,415 x 0,124
10,3 1,563 x 0,510 x 0,185
4,4 1,370 x 0,998 x 0,040
3,1 0,900 x 0,695 x 0,070
1,5 1,934 x 0,030 x 0,020
"Quick"
1,56
0,69
1,14
1/4
Duarib - CDH Group
Route de la Limouzinière
44310 Saint Philbert de Grand Lieu
Téléphone : +33 (0)2 40 78 97 22
Télécopie: +33 (0)2 40 78 78 71
www.duarib.fr
Code
Hauteur de travail (m)
Hauteur du plancher (m)
Poids Total (kg)
Hauteur Plancher 1,8m
En configuration
"Utilisation"
2,35
1,74
2,81
Compositions
12532 12533
2,9m 3,8m
0,9m 1,8m
Quantités
1 1
1 1
2 2
●
2
●
2
42,6 51,8
En configuration
"Quick"
1,56
0,69
2,04
D040391
